Bộ tái tạo năng lượng điện Dufew là một hệ thống phục hồi năng lượng tích cực cho các ứng dụng điều khiển tần số thay đổi với hoạt động tái tạo thường xuyên hoặc liên tục. Nó chuyển đổi năng lượng DC tái tạo từ bus VFD DC thành nguồn AC được đồng bộ hóa với lưới điện, cho phép năng lượng thu hồi được đưa trở lại nguồn điện thay vì bị tiêu tán qua điện trở hãm. Hệ thống này sử dụng điều khiểnPWM dựa trên IGBT và theo dõi dòng điện hình sin, với hiệu suất tái tạo được báo cáo là trên 97% và THD hiện tại dưới 5% trong các điều kiện hoạt động được chỉ định.
Trong quá trình hoạt động bình thường, VFD cung cấp năng lượng điện cho động cơ. Khi động cơ giảm tốc, tải có quán tính cao chậm lại hoặc tải lơ lửng di chuyển xuống dưới, năng lượng cơ học có thể chảy ngược qua động cơ và VFD tới bus DC.
Năng lượng tái tạo này làm tăng điện áp DC-bus.
Có hai cách phổ biến để xử lý năng lượng này:
- Hãm động: truyền năng lượng đến điện trở hãm, tại đây năng lượng sẽ bị tiêu tán dưới dạng nhiệt.
- Tái sinh chủ động: chuyển đổi năng lượng DC thành nguồn điện xoay chiều đồng bộ và trả về nguồn điện.
Con đường năng lượng cơ bản là:
Động cơ → VFD → Bus DC → Bộ tái tạo → Lưới điện xoay chiều
Cấu hình này dành cho các ứng dụng trong đó năng lượng tái tạo xảy ra thường xuyên hoặc trong thời gian tương đối dài và khi việc phục hồi năng lượng là tốt hơn về mặt kỹ thuật hoặc kinh tế so với việc tiêu tán năng lượng dưới dạng nhiệt.
Hệ thống hoạt động ở phía DC của VFD và sử dụng bộ biến tần hoạt động để truyền năng lượng tái tạo trở lại nguồn cung cấp AC.
Trong quá trình hoạt động tái sinh:
Năng lượng cơ học → Động cơ → Bus VFD DC → Biến tần IGBT PLC → Lưới điện xoay chiều
Quá trình này có thể được tóm tắt như sau:
1. Động cơ chuyển sang trạng thái phục hồi trong quá trình giảm tốc hoặc đại tu.
2. Năng lượng điện được tái tạo sẽ quay trở lại bus VFD DC.
3. Điện áp DC-bus tăng lên khi năng lượng tái tạo tích lũy.
4. Biến tần hoạt động phát hiện tình trạng hoạt động và bắt đầu chuyển đổi năng lượng.
5. Chuyển mạch IGBT chuyển đổi năng lượng DC thành dòng điện xoay chiều được kiểm soát.
6. Đầu ra được đồng bộ với nguồn điện phục vụ truyền tải năng lượng từ phía lưới điện.
7. Năng lượng thu hồi được đưa trở lại hệ thống điện thay vì tiêu tán chủ yếu qua điện trở hãm.

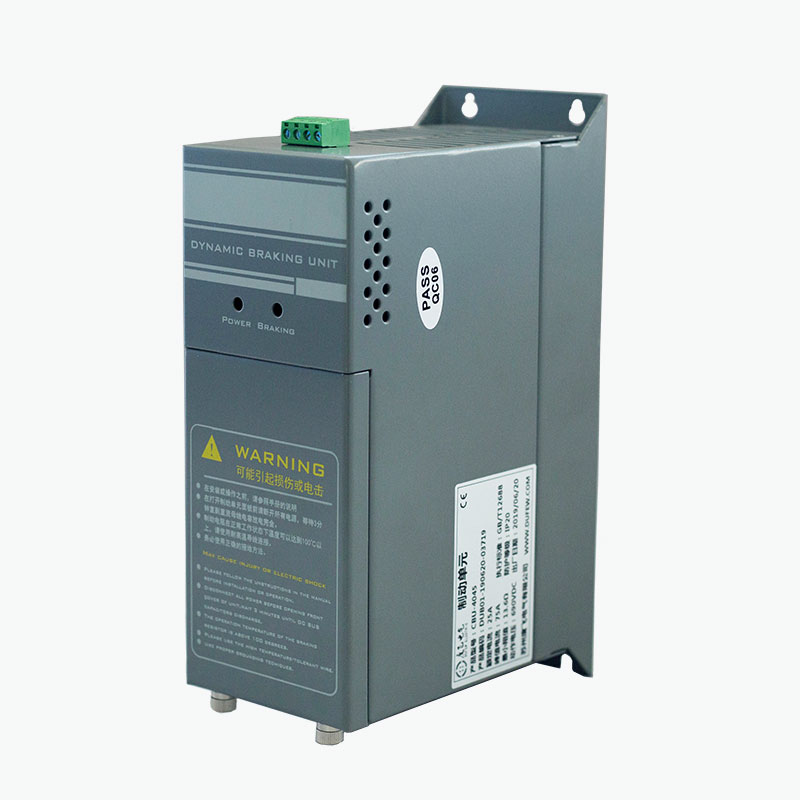

Không giống như máy băm phanh thông thường, thiết bị này không sử dụng điện trở làm đường tiêu tán năng lượng chính.
Giải pháp thích hợp phụ thuộc vào năng lượng tái tạo thực tế và chu trình vận hành.
| So sánh | Tái tạo năng lượng tích cực | Mô-đun phanh + Điện trở |
|---|---|---|
| Xử lý năng lượng | Trả lại năng lượng tái tạo cho nguồn AC | Chuyển đổi năng lượng tái tạo thành nhiệt |
| Ứng dụng chính | Tái sinh thường xuyên hoặc bền vững | Phanh ngắn hoặc ngắt quãng |
| Yêu cầu điện trở | Không được sử dụng làm đường dẫn năng lượng chính | Yêu cầu |
| Nhiệt sinh ra khi phanh | Tải nhiệt liên quan đến điện trở thấp hơn | Năng lượng tái sinh bị tiêu tán dưới dạng nhiệt |
| Sử dụng năng lượng | Thu hồi để hệ thống điện sử dụng | Chưa phục hồi |
| Cấu hình hệ thống | Biến tần hoạt động và kết nối phía lưới | Mô-đun phanh và điện trở |
| Yếu tố lựa chọn chính | Năng lượng tái sinh và hồ sơ vận hành | Lực phanh, lực cản và chu kỳ làm việc |
| Xem xét điển hình | Thu hồi năng lượng và giảm nhiệt phanh | Phanh động đơn giản hơn cho các sự kiện không liên tục |
Không có giải pháp nào phù hợp cho mọi ứng dụng. Đối với các trường hợp phanh ngắn và không thường xuyên, hệ thống phanh dựa trên điện trở có thể là đủ. Các ứng dụng có khả năng tái tạo thường xuyên hoặc liên tục đòi hỏi phải đánh giá năng lượng có thể phục hồi, công suất tái tạo và chu trình vận hành.
Thiết bị chuyển đổi năng lượng DC tái tạo từ bus VFD DC thành nguồn AC và trả lại năng lượng đã phục hồi cho nguồn điện thay vì tiêu tán nó qua điện trở hãm.
Hệ thống chuyển năng lượng thu hồi sang nguồn điện xoay chiều tùy theo điều kiện điện áp, tần số và pha của lưới điện, cung cấp đường dẫn được kiểm soát cho năng lượng tái tạo.
Thiết bị phản ứng với những thay đổi điện áp DC-bus trong quá trình vận hành tái tạo và điều khiển quá trình phục hồi năng lượng theo các điều kiện vận hành đã định cấu hình.
Do năng lượng tái tạo được phục hồi thay vì tiêu tán chủ yếu qua điện trở hãm nên hệ thống có thể giảm nhiệt sinh ra do hãm dựa trên điện trở trong các ứng dụng có khả năng tái tạo thường xuyên hoặc liên tục.
Nhiều thiết bị có thể được cấu hình song song khi cần thêm công suất tái tạo và các mô hình được chọn hỗ trợ hoạt động song song.
Hệ thống cung cấp khả năng bảo vệ và giám sát lỗi đối với các điều kiện điện và nhiệt bất thường, với các chức năng áp dụng được xác định theo mô hình đã chọn.
Giai đoạn chuyển đổi nguồn sử dụng các thiết bị chuyển mạch IGBT và điều khiển PLC để chuyển đổi năng lượng DC tái tạo thành dòng điện xoay chiều được điều khiển để phục hồi năng lượng từ phía lưới điện.
Biến tần sử dụng tính năng theo dõi dòng điện hình sin để điều chỉnh dòng phản hồi. Thông số kỹ thuật của sản phẩm được cung cấp cho biết THD hiện tại dưới 5% trong các điều kiện hoạt động được chỉ định.
Hệ thống giám sát bus VFD DC và phản ứng với những thay đổi điện áp liên quan đến hoạt động tái tạo. Ngưỡng vận hành thực tế phụ thuộc vào điện áp hệ thống và cấu hình đã chọn.
Biến tần sử dụng nguồn điện xoay chiều làm tham chiếu cho các điều kiện điện áp, tần số và pha. Hệ thống còn hỗ trợ nhận dạng trình tự pha tự động theo cấu hình sản phẩm.
Một cuộn kháng tích hợp và các bộ phận lọc giúp quản lý dòng điện chuyển đổi biến tần và giảm nhiễu tần số cao trong quá trình chuyển đổi năng lượng.
Đối với các ứng dụng yêu cầu khả năng tái tạo cao hơn, các thiết bị được hỗ trợ có thể hoạt động song song với điều khiển phối hợp. Thông tin sản phẩm được cung cấp chỉ định phản hồi đồng bộ hóa ≤1 ms cho các cấu hình song song hiện hành.
Các chức năng bảo vệ có thể bao gồm quá áp DC-bus, quá dòng phía AC, đoản mạch, quá nhiệt, điện áp thấp lưới và các lỗi liên quan đến pha. Các chức năng bảo vệ chính xác phải được xác nhận dựa trên tài liệu kỹ thuật của mẫu đã chọn.
| Ứng dụng | Điều kiện tái sinh | Tại sao việc phục hồi năng lượng có thể được xem xét |
|---|---|---|
| Thang máy | Tăng tốc, giảm tốc và chuyển động tải lặp đi lặp lại | Tái sinh thường xuyên trong chu kỳ hoạt động |
| Tời & Cần Cẩu | Giảm tải treo | Năng lượng tiềm năng được trả lại cho xe buýt DC |
| Tời mỏ | Nâng và hạ liên tục | Hoạt động tái sinh kéo dài có thể xảy ra |
| Máy ly tâm | Giảm tốc quán tính cao | Năng lượng quay được giải phóng trong quá trình phanh |
| Băng ghế thử nghiệm | Tăng/giảm tốc động cơ lặp đi lặp lại | Hoạt động tái sinh có thể xảy ra thường xuyên |
| Máy công cụ | Giảm tốc trục chính nhanh | Chu kỳ phanh ngắn có thể tạo ra sự tái sinh |
| Máy dệt | Thay đổi tốc độ lặp đi lặp lại | Các sự kiện tái sinh có thể xảy ra trong suốt chu kỳ |
| Thiết bị mỏ dầu | Chuyển động cơ học lặp đi lặp lại | Chu kỳ hoạt động có thể tạo ra sự tái sinh định kỳ |
| Tải trọng đại tu khác | Tải dẫn động động cơ trong một phần của chu kỳ | Trả lại năng lượng liên tục hoặc lặp lại cho bus DC |
Lưu ý: Cần đánh giá tính phù hợp của ứng dụng từ công suất tái tạo thực tế và chu kỳ làm việc thay vì chỉ dựa vào công suất định mức của động cơ.
Một hệ thống tái sinh tích cực có thể đáng được đánh giá khi:
- Hoạt động tái sinh diễn ra thường xuyên.
- Tải vẫn ở trạng thái đại tu trong thời gian dài.
- Tải quán tính cao được tăng tốc và giảm tốc nhiều lần.
- Một điện trở hãm thông thường sẽ tạo ra nhiệt lượng đáng kể.
- Việc lắp đặt có khả năng tản nhiệt hạn chế.
- Năng lượng thu hồi rất đáng kể so với yêu cầu vận hành của hệ thống.
- Thu hồi năng lượng là một phần trong mục tiêu quản lý năng lượng của dự án.
Đối với việc phanh trong thời gian ngắn không thường xuyên, mô-đun phanh và điện trở thông thường có thể cung cấp cấu hình đơn giản hơn.
Thông tin sau đây thể hiện dữ liệu sản phẩm hiện có. Các giá trị cuối cùng phải được xác nhận dựa trên mô hình đã chọn và thông số kỹ thuật của dự án.
| tham số | Đặc điểm kỹ thuật / Cơ sở lựa chọn |
|---|---|
| Phương thức chuyển đổi | Biến tần hoạt động dựa trên IGBT dựa trên IGBT |
| Kết nối lưới | Nguồn cung cấp tiện ích AC |
| Điện áp hệ thống | Có sẵn theo cấu hình đã chọn |
| Chuyển đổi năng lượng | Năng lượng DC tái tạo thành nguồn AC đồng bộ |
| Hiệu quả tái sinh | >97% trong điều kiện hoạt động quy định |
| THD hiện tại | <5% trong điều kiện hoạt động quy định |
| Đồng bộ hóa lưới | Theo dõi điện áp, tần số và pha |
| Trình tự pha | Tự động nhận dạng theo cấu hình |
| Lọc | Lò phản ứng tích hợp và lọc tiếng ồn |
| làm mát | Theo mẫu đã chọn |
| Sự bảo vệ | Quá áp, quá dòng, ngắn mạch, quá nhiệt và bảo vệ lưới điện áp dụng |
| Hoạt động song song | Có sẵn theo cấu hình hệ thống |
| Cài đặt | Tủ VFD hoặc vỏ điện được chỉ định |
| Tiêu chuẩn áp dụng | GB/T 12668, nếu có |
Lưu ý: Thông tin kỹ thuật có sẵn cho sản phẩm này không cung cấp bảng công suất định mức hoàn chỉnh cho từng mẫu cụ thể. Do đó, công suất tái tạo, dòng điện định mức, điện áp lưới, yêu cầu làm mát và các thông số điện khác phải được xác nhận từ bảng dữ liệu sản phẩm hiện hành trước khi lựa chọn.
| tham số | Cung cấp những gì | Tại sao nó quan trọng |
|---|---|---|
| Mô hình VFD | Nhà sản xuất và số model đầy đủ | Xác nhận cấu hình DC-bus và khả năng tương thích điện |
| Điện áp hệ thống | 220 V / 380 V / 690 V hoặc điện áp áp dụng | Xác định cấu hình điện cần thiết |
| Công suất động cơ | Công suất động cơ định mức | Cung cấp một tài liệu tham khảo bắt đầu cho việc định cỡ hệ thống |
| Năng lượng tái sinh | Công suất tái tạo cực đại và/hoặc liên tục | Xác định khả năng phục hồi cần thiết |
| Loại tải | Nâng hạ, quán tính cao, đại tu, bàn thử nghiệm, v.v. | Xác định mô hình tạo năng lượng |
| Thời gian giảm tốc | Thời gian dừng cần thiết | Giúp xác định sức mạnh tái tạo đỉnh cao |
| Tần số tái sinh | Sự kiện mỗi giờ, chu kỳ hoặc ca | Xác định các yêu cầu vận hành và nhiệt |
| Thời gian tái sinh | Thời lượng của mỗi sự kiện tái sinh | Quan trọng đối với việc định cỡ làm việc liên tục |
| Điện áp DC-Bus | Điện áp hoạt động bình thường và tối đa | Xác nhận khả năng tương thích với giai đoạn chuyển đổi |
| Điều kiện lưới | Cấu hình điện áp, tần số và pha | Cần thiết để đồng bộ hóa phía lưới |
| Hệ thống phanh hiện có | Thông tin bộ hãm/điện trở | Giúp xác định liệu mạch phanh hiện có có thể được thay thế hoặc tích hợp hay không |
| Điều kiện cài đặt | Không gian tủ, làm mát và nhiệt độ môi trường | Xác định các yêu cầu lắp đặt và nhiệt |
| Yêu cầu song song | Công suất tái sinh cần thiết | Xác định xem có cần nhiều đơn vị hay không |
Bộ tái tạo được kết nối giữa bus VFD DC và mạch tái tạo phía lưới AC theo sơ đồ nối dây của nhà sản xuất.
Trước khi cài đặt:
1. Xác nhận điện áp bus VFD DC nằm trong phạm vi hoạt động được chỉ định.
2. Xác nhận điện áp và tần số lưới điện xoay chiều tương thích với thiết bị tái tạo.
3. Kiểm tra công suất tái tạo và chu kỳ hoạt động cần thiết.
4. Cung cấp đủ thông gió cho tủ và khoảng trống xung quanh các bộ phận sinh nhiệt.
5. Sử dụng cáp, thiết bị bảo vệ và thiết bị đầu cuối có định mức phù hợp.
6. Kiểm tra các kết nối nối đất và bảo vệ.
7. Xác nhận các yêu cầu về kết nối phía lưới và trình tự pha.
8. Hoàn tất việc kiểm tra phần điện trước khi cấp điện cho hệ thống.
Đối với các dự án trang bị thêm, cần xem xét lại mô hình VFD hiện tại, cấu hình bus DC và bố trí phanh trước khi chọn thiết bị tái sinh.
Dufew Electric sản xuất các linh kiện điện tử công suất cho các ứng dụng điều khiển công suất và truyền động công nghiệp, với quy trình sản xuất và kiểm tra bao gồm các yêu cầu chính liên quan đến điện, chức năng và an toàn.
Đối với thiết bị tái tạo năng lượng, các quy trình áp dụng có thể bao gồm IGBT và kiểm tra linh kiện điện, kiểm tra lắp ráp PCB, kiểm tra kết nối điện, kiểm tra cách điện, kiểm tra chức năng, xác minh chức năng bảo vệ, xác minh kiểm soát nhiệt độ, kiểm tra vận hành phía lưới và kiểm tra sản phẩm cuối cùng.
Hồ sơ kiểm tra dành riêng cho từng mô hình và tài liệu kỹ thuật có thể được cung cấp theo yêu cầu của dự án, hỗ trợ đánh giá sản phẩm, tích hợp hệ thống và xác minh chất lượng.
Thông tin sản phẩm được cung cấp cho biết việc tuân thủ GB/T 12668 nếu có.
Dufew Electric cũng duy trì tài liệu tuân thủ sản phẩm và chất lượng liên quan đến ISO và CE. Giấy chứng nhận áp dụng và tài liệu phù hợp phải được xác nhận theo mẫu sản phẩm, cấu hình và thị trường đích cụ thể.
Nó chuyển đổi năng lượng tái tạo từ bus VFD DC thành nguồn AC có thể được đưa trở lại lưới điện. Nó chủ yếu được xem xét cho các ứng dụng có hoạt động tái tạo thường xuyên, công suất cao hoặc liên tục.
Phanh động sẽ truyền năng lượng tái tạo tới một điện trở, tại đó năng lượng này được chuyển thành nhiệt. Tái tạo năng lượng chuyển đổi năng lượng DC thành nguồn điện xoay chiều được đồng bộ hóa và đưa nó trở lại hệ thống điện.
Trong hệ thống tái tạo được thiết kế phù hợp, bộ phận tái tạo có thể thay thế đường dẫn tiêu tán năng lượng dựa trên điện trở. Tuy nhiên, cấu hình VFD, DC-bus, hệ thống bảo vệ và nhiệm vụ ứng dụng hiện có phải được kiểm tra trước khi thực hiện thay đổi.
Không tự động. Khả năng tương thích phụ thuộc vào điện áp DC-bus của VFD, cấu hình nguồn, giao diện điện, đặc tính tải và các yêu cầu phía lưới của thiết bị tái tạo. Mô hình VFD cụ thể cần được cung cấp để lựa chọn.
Có thể sử dụng hoạt động song song khi cần thêm công suất tái tạo, miễn là các mẫu được chọn hỗ trợ hoạt động song song và các điều kiện nhiệt, đồng bộ hóa và bus DC, phía AC được thiết kế chính xác.
Nó có thể làm giảm nhiệt sinh ra do phanh tái tạo vì năng lượng thu hồi được truyền trở lại hệ thống điện thay vì tiêu tán hoàn toàn qua điện trở. Bản thân bộ phận tái sinh vẫn tạo ra tổn thất điện và tổn thất chuyển mạch và do đó cần phải làm mát thích hợp.
Thông tin chính bao gồm điện áp hệ thống, mô hình VFD, công suất động cơ, loại tải, công suất tái tạo, thời gian giảm tốc, tần số tái tạo, thời gian tái sinh, điện áp DC-bus và điều kiện lắp đặt.
Thông số kỹ thuật của sản phẩm được cung cấp cho biết hiệu suất tái tạo là 97% hoặc cao hơn. Hiệu suất thực tế phụ thuộc vào điểm vận hành, tải, mức công suất và cấu hình hệ thống, do đó, các điều kiện thử nghiệm áp dụng phải được xác nhận từ tài liệu kỹ thuật dành riêng cho từng mẫu máy.
Để đánh giá kỹ thuật, hãy cung cấp:
Mô hình VFD · Điện áp hệ thống · Công suất động cơ · Loại tải · Công suất tái sinh · Thời gian giảm tốc · Tần số tái tạo · Thời gian tái tạo · Điện áp DC-bus · Điều kiện lưới điện · Môi trường lắp đặt
Sau đó, Dufew Electric có thể xác định liệu hệ thống tái tạo năng lượng có phù hợp hay không và xác định cấu hình cần thiết.
