Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.
Bộ lọc điều khiển tần số thay đổi được lắp đặt xung quanh bộ điều khiển tần số thay đổi để kiểm soát nhiễu điện tạo ra trong quá trình điều chỉnh tốc độ động cơ.
Một kết nối điển hình là:
Nguồn điện → Lọc đầu vào → VFD → Lọc đầu ra → Động cơ
Hai phần đề cập đến các phần khác nhau của hệ thống truyền động.
Bộ điều khiển lọc đầu vào tiến hành nhiễu điện từ giữa VFD và mạng điện.
Tính năng lọc đầu ra làm suy giảm các thành phần tần số cao được tạo ra bởi quá trình chuyển đổi tín hiệu xung điện xung lực trước khi chúng truyền tới động cơ thông qua cáp.
Cấu hình này dành cho các ứng dụng cần xem xét cả hiệu ứng EMI phía nguồn và hiệu ứng tần số cao phía động cơ.
Nó khác với bộ lọc EMI đầu vào thông thường, chỉ lọc kết nối giữa nguồn điện và ổ đĩa.
Các thiết bị chuyển mạch bên trong VFD tạo ra các bộ phận điện tần số cao có thể truyền qua nguồn điện và ảnh hưởng đến các thiết bị khác trên cùng hệ thống phân phối. Phần đầu vào sử dụng các thành phần từ tính và điện dung cho sự suy giảm ở chế độ chung và chế độ vi sai, có thể bao gồm cuộn cảm ở chế độ chung, các thành phần cảm ứng ở chế độ vi sai, tụ điện X, tụ điện Y và điện trở.
Phần đầu vào được thiết kế để triệt tiêu EMI dẫn điện và không thay thế hệ thống bù sóng hài chuyên dụng khi áp dụng các yêu cầu THD tần số thấp cụ thể.
VFD tạo ra dạng sóng đầu raPWM với sự chuyển đổi điện áp nhanh. Với cáp động cơ dài, điện dung và trở kháng phân bố có thể ảnh hưởng đến dạng sóng điện áp tại các cực của động cơ. Phần đầu ra làm suy giảm các thành phần tần số cao và có thể giúp giảm dv/dt phía động cơ, hiệu ứng sóng phản xạ, ứng suất cách điện cuộn dây động cơ và một số tiếng ồn động cơ tần số cao nhất định.
Hiệu suất thực tế phụ thuộc vào đặc tính chuyển mạch VFD, chiều dài và kết cấu cáp, cách điện động cơ, nối đất và cấu hình bộ lọc đã chọn.
Không phải mọi cài đặt VFD đều yêu cầu lọc cả đầu vào và đầu ra.
Cấu hình được yêu cầu phụ thuộc vào vấn đề đang được giải quyết.
| Điều kiện ứng tuyển | Xem xét lọc điển hình |
|---|---|
| Can thiệp VFD vào mạng điện | Bộ lọc EMI phía đầu vào |
| Nhiễu ảnh hưởng đến thiết bị điều khiển gần đó | Bộ lọc EMI phía đầu vào |
| Cáp động cơ dài | Lọc phía đầu ra có thể được yêu cầu |
| DV/dt phía động cơ cao | Lọc phía đầu ra |
| Mối quan tâm về điện áp sóng phản xạ | Lọc phía đầu ra |
| Nhiễu cả phía nguồn và phía động cơ | Bộ lọc đầu vào / đầu ra tích hợp |
Sự khác biệt này rất quan trọng trong quá trình lựa chọn sản phẩm. Bộ lọc phải được chỉ định theo sự cố điện thực tế thay vì lắp đặt đơn giản chỉ vì có VFD.

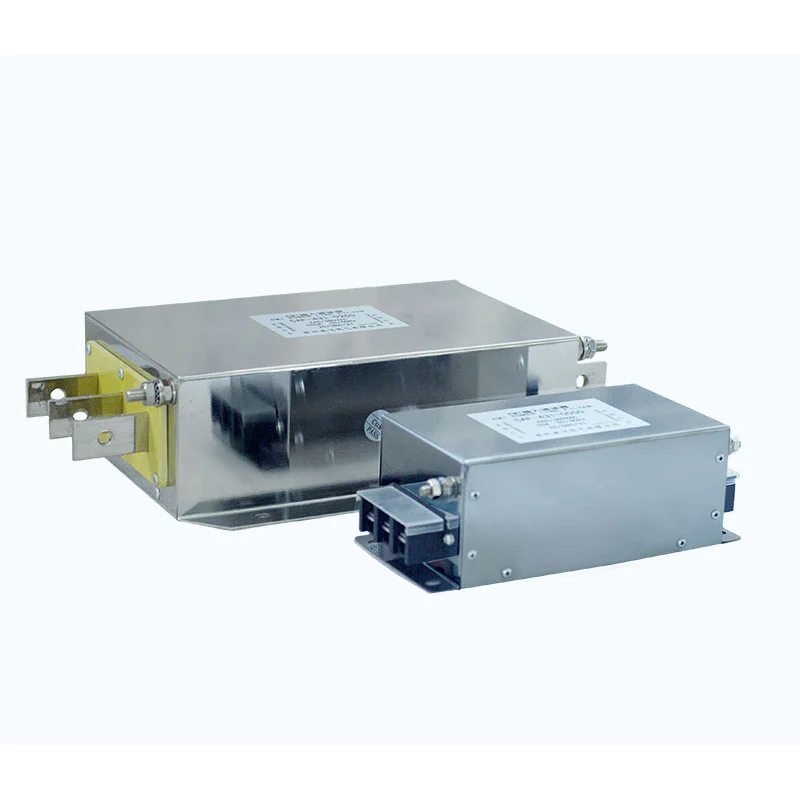

Dufew Electric kết hợp các mạch lọc đầu vào và đầu ra trong một bộ phận lắp ráp.
Hai phần có đường dẫn điện và khu vực đầu cuối riêng biệt để kết nối với nguồn điện, VFD và động cơ.
Mạng lọc có thể kết hợp:
- Các thành phần từ tính ở chế độ chung
- Linh kiện cảm ứng chế độ vi sai
- tụ điện X
- Tụ điện Y
- Điện trở giảm chấn
- Các thành phần khác theo yêu cầu của cấu hình đã chọn
Cấu trúc tích hợp giúp giảm nhu cầu lắp đặt hai vỏ bộ lọc riêng biệt khi cần cả bộ lọc đầu vào và đầu ra.
Sự sắp xếp nội bộ thực tế phụ thuộc vào đánh giá và cấu hình của sản phẩm.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tần số hoạt động | 50Hz / 60Hz / lên đến 500Hz |
| Xếp hạng hiện tại | 5A--1600A |
| Độ bền điện môi, đường dây | 1500VDC / 60 giây |
| Độ bền điện môi, đường dây nối đất | 2500VDC / 60 giây |
| Điện trở cách điện | > 100MΩ ở 1000VDC |
| Khả năng quá tải | 1,4 × dòng điện định mức trong 1 phút |
| Khoảng thời gian quá tải tối thiểu | 15 phút |
| Chiều dài cáp tối đa* | 400m được che chắn / 300m không được che chắn |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | T40 / F (155°C) |
| Lớp chống cháy | UL94V-2 |
| Tiêu chuẩn sản phẩm | GB/T 15287/8 |
* Chiều dài cáp tối đa phụ thuộc vào ứng dụng và phải được xác minh theo đặc tính đầu ra VFD, động cơ, loại cáp, bố trí nối đất và kiểu bộ lọc đã chọn.
Một mẫu bộ lọc Dufew điển hình là: CAF-4 3 1-0010
| Mã số | Sự miêu tả |
|---|---|
| CAF | Dòng bộ lọc điện Dufew |
| 4 | Cấp điện áp; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Cấu hình pha; 3 = ba pha, 1 = một pha |
| 1 | Lọc danh mục; 1 = bộ lọc đầu vào, 2 = bộ lọc đầu ra |
| 0010 | Dòng điện định mức; 0010 = 10A |
Đối với cấu hình đầu vào/đầu ra tích hợp, mã mẫu áp dụng phải được xác nhận dựa trên bản vẽ và thông số kỹ thuật của sản phẩm tương ứng.
| Ứng dụng | Yêu cầu chính | Chức năng lọc |
|---|---|---|
| Hệ thống truyền động tần số thay đổi | Kiểm soát EMI được tạo trong quá trình vận hành VFD | Việc triệt tiêu EMI được tiến hành ở phía đầu vào và lọc tần số cao ở phía đầu ra |
| Hệ thống truyền động servo | Giảm nhiễu điện xung quanh thiết bị servo | Điều khiển EMI phía đầu vào và lọc phía động cơ phía đầu ra |
| Điều khiển động cơ công nghiệp | Cải thiện hiệu suất EMC của hệ thống truyền động động cơ | Loại bỏ nhiễu dẫn truyền và các thành phần chuyển mạch tần số cao |
| Máy CNC & Máy công cụ | Giảm nhiễu ảnh hưởng đến thiết bị điều khiển và truyền động | Lọc EMI đầu vào và giảm dv/dt phía đầu ra |
| Lắp đặt cáp động cơ dài | Kiểm soát hiệu ứng sóng phản xạ và điện áp tần số cao | Lọc phía đầu ra giữa VFD và động cơ |
| Hệ thống băng tải, bơm và quạt | Giảm nhiễu từ hoạt động của động cơ có tốc độ thay đổi | Ngăn chặn EMI phía đầu vào và lọc đầu ra khi cần thiết |
| Thiết bị tự động hóa công nghiệp | Hạn chế nhiễu giữa hệ thống truyền động và các thiết bị điện tử gần đó | Lọc chế độ chung và chế độ vi sai |
| Thiết bị sản xuất | Giải quyết cả nhiễu phía nguồn và phía động cơ | Lọc đầu vào và đầu ra tích hợp |
Lưu ý: Cấu hình bộ lọc yêu cầu phụ thuộc vào VFD, động cơ, chiều dài cáp, điều kiện EMC và vấn đề nhiễu cụ thể. Không phải mọi ứng dụng VFD đều yêu cầu lọc cả đầu vào và đầu ra.
| Thông số lựa chọn | Thông tin bắt buộc | Mục đích |
|---|---|---|
| Mô hình VFD | Số nhà sản xuất và model | Để xác định cấu hình đầu vào/đầu ra áp dụng |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC | Để phù hợp với định mức điện áp của bộ lọc với hệ thống truyền động |
| Xếp hạng hiện tại | Dòng điện đầu vào hoặc đầu ra VFD | Để xác định mức đánh giá hiện tại của bộ lọc cần thiết |
| Công suất động cơ | kW hoặc HP | Để đánh giá các yêu cầu lọc phía động cơ |
| Điện áp định mức động cơ | Điện áp hoạt động của động cơ | Để xác minh khả năng tương thích phía đầu ra |
| Chiều dài cáp động cơ | Chiều dài cáp thực tế tính bằng mét | Quan trọng để đánh giá hiệu ứng dv/dt và sóng phản xạ |
| Loại cáp | Được che chắn hoặc không được che chắn; xây dựng cáp nếu có | Để đánh giá EMC và đặc tính tần số cao |
| chuyển đổi tần số | Tần số sóng mang/chuyển mạch VFD, nếu có | Giúp đánh giá các yêu cầu lọc tần số cao |
| Môi trường cài đặt | Tủ điều khiển, máy móc, dây chuyền sản xuất, v.v. | Để xác định các cân nhắc về cài đặt và EMC |
| Tình trạng nhiễu | EMI, tiếng ồn động cơ, dv/dt, sóng phản xạ, nhiễu thiết bị gần đó, v.v. | Để xác định xem lọc đầu vào, lọc đầu ra hoặc cấu hình tích hợp có phù hợp không |
| Bố trí nối đất | Phương pháp nối đất và che chắn cáp | Quan trọng để kiểm soát nhiễu tần số cao hiệu quả |
Để đánh giá sơ bộ, khách hàng có thể cung cấp:
Model VFD + điện áp định mức + dòng điện định mức + công suất động cơ + chiều dài cáp động cơ + loại cáp + tần số chuyển mạch + nhiễu quan sát được
Thông tin này thường hữu ích hơn cho việc lựa chọn bộ lọc hơn là chỉ xác định bộ lọc chỉ bằng công suất động cơ.
Việc lắp đặt đúng rất quan trọng vì nhiễu tần số cao có thể bỏ qua một phần mạch lọc thông qua hệ thống dây điện không phù hợp.
Kết nối phần đầu vào giữa nguồn điện và VFD.
Kết nối phần đầu ra giữa VFD và động cơ.
Các đầu vào và đầu ra phải được kết nối theo sơ đồ nối dây của sản phẩm và không được hoán đổi cho nhau.
Cáp phía nguồn và phía động cơ phải được định tuyến riêng.
Tránh chạy song song dài giữa các dây dẫn đầu vào và đầu ra của bộ lọc, vì việc ghép điện từ có thể làm giảm hiệu quả lọc.
Bộ lọc phải được nối đất theo các yêu cầu lắp đặt điện hiện hành và hướng dẫn EMC của nhà sản xuất VFD.
Đối với nhiễu tần số cao, đường nối đất ngắn, trở kháng thấp thường được ưu tiên.
Khi sử dụng cáp động cơ có vỏ bọc, vỏ bọc cáp phải được kết cuối theo yêu cầu EMC của nhà sản xuất VFD.
Trước khi cấp điện cho hệ thống, hãy xác minh:
- Lọc điện áp và dòng điện định mức
- Kết nối thiết bị đầu cuối
- Nối đất
- Định tuyến cáp đầu vào/đầu ra
- Kết nối động cơ
- Lắp cơ khí
Sau khi cài đặt, hãy xác minh hoạt động bình thường của VFD và động cơ cũng như kiểm tra tình trạng nhiễu ban đầu.
Dufew Electric sản xuất các linh kiện điện tử công suất bao gồm điện trở, hệ thống phanh, lò phản ứng, bộ lọc, máy biến áp và các linh kiện điện tùy chỉnh. Bộ lọc truyền động tần số thay đổi được sản xuất theo cấu hình và ứng dụng điện cần thiết.
Quy trình sản xuất thường bao gồm kiểm tra thành phần, xử lý thành phần từ tính, cuộn dây và cách điện, lắp ráp bộ lọc, kiểm tra điện, kiểm tra lần cuối và đóng gói. Tùy thuộc vào cấu hình sản phẩm, việc kiểm tra chất lượng có thể bao gồm thông số kỹ thuật của thành phần, cuộn dây, cách điện, đầu cực, điện trở cách điện, độ bền điện môi, hiệu suất điện và kích thước.
Bản vẽ, hồ sơ kiểm tra và tài liệu kỹ thuật dành riêng cho sản phẩm có thể được cung cấp theo yêu cầu của dự án.
Dufew Electric có chứng nhận ISO và CE hỗ trợ các yêu cầu về quản lý chất lượng và tuân thủ sản phẩm.
Giấy chứng nhận hiện hành và tài liệu kỹ thuật phải được xác nhận tùy theo mẫu sản phẩm cụ thể và thị trường đích.
Kiểm tra chất lượng bao gồm các giai đoạn liên quan từ xác minh và lắp ráp thành phần cho đến kiểm tra điện và kiểm tra lần cuối.
Dufew Electric cung cấp các bộ lọc và các linh kiện điện tử công suất khác cho các OEM, nhà phân phối, nhà tích hợp hệ thống và người dùng công nghiệp.
Việc sắp xếp đóng gói và giao hàng được lựa chọn theo kích thước, trọng lượng, số lượng, điểm đến và yêu cầu của khách hàng.
Các thỏa thuận vận chuyển có sẵn có thể bao gồm:
- Vận tải đường biển
- Vận tải hàng không
- Chuyển phát nhanh
- Người giao nhận do khách hàng chỉ định
Bao bì được lựa chọn theo điều kiện xây dựng và vận chuyển sản phẩm.
Một bộ lọc đầu vào được lắp đặt giữa nguồn điện và VFD để điều khiển EMI được tiến hành. Một bộ lọc đầu ra được lắp đặt giữa VFD và động cơ để điều khiển các thành phần tần số cao, dv/dt và hiệu ứng sóng phản xạ.
Không. Yêu cầu này phụ thuộc vào chiều dài cáp động cơ, đặc tính đầu ra VFD, cách điện động cơ, điều kiện EMC và yêu cầu ứng dụng.
Đúng. Nó có thể được đánh giá cho các ứng dụng truyền động servo trong đó cần kiểm soát EMI phía đầu vào hoặc nhiễu tần số cao phía động cơ. Đánh giá điện phải phù hợp với hệ thống truyền động.
Đúng. Phần đầu ra được thiết kế để làm suy giảm các thành phần chuyển mạch tần số cao và có thể giảm dv/dt ở các cực động cơ. Kết quả thực tế phụ thuộc vào VFD, cấu hình bộ lọc, cáp và động cơ.
Đúng. Cáp động cơ dài có thể làm tăng hiệu ứng sóng phản xạ và điện áp tần số cao, giúp quá trình lọc đầu ra phù hợp hơn. Chiều dài cáp cho phép phải được xác nhận cho ứng dụng cụ thể.
Không nhất thiết phải như vậy. Sản phẩm này chủ yếu dành cho EMI và lọc tần số cao xung quanh hệ thống VFD. Nếu yêu cầu là kiểm soát các mệnh lệnh hài hòa của hệ thống điện hoặc THD cụ thể thì cần đánh giá một giải pháp giảm thiểu hài hòa chuyên dụng.
Thông thường không cần điều chỉnh điện tử vì bộ lọc thụ động. Lựa chọn mô hình chính xác, nối dây, nối đất và lắp đặt vẫn cần thiết.
Mô hình VFD, điện áp nguồn, dòng điện định mức, công suất động cơ, chiều dài cáp động cơ, loại cáp và vấn đề nhiễu hoặc phía động cơ cụ thể đều hữu ích cho việc chọn cấu hình phù hợp.
Dufew Electric sản xuất Bộ lọc truyền động tần số thay đổi cho VFD, bộ truyền động servo, hệ thống điều khiển động cơ và thiết bị tự động hóa công nghiệp.
Cấu hình tích hợp cung cấp khả năng lọc EMI phía đầu vào và lọc động cơ phía đầu ra trong một cụm. Lựa chọn có thể dựa trên định mức ổ đĩa, đặc tính động cơ, chiều dài cáp, điều kiện EMC và yêu cầu lắp đặt.
Để đánh giá sản phẩm, hãy cung cấp mô hình VFD, công suất động cơ, dòng điện định mức, chiều dài cáp động cơ, loại cáp và điện áp nguồn.
