Tóm tắt bài viết: A máy cắt phanhlà một thành phần thiết yếu trong hệ thống phanh động dành cho các bộ truyền động tần số thay đổi (VFD), giúp quản lý năng lượng tái tạo trong quá trình giảm tốc độ động cơ và vận hành đại tu.Điện Dufewcung cấp máy cắt phanh dòng CBU được thiết kế cho các hệ thống truyền động 220V, 380V và 690V tương thích. Bằng cách giám sát điện áp bus DC và chuyển năng lượng dư thừa sang điện trở hãm bên ngoài, các thiết bị này giúp kiểm soát mức tăng điện áp và hỗ trợ hiệu suất phanh đáng tin cậy. Hướng dẫn này giải thích cách hoạt động của máy cắt phanh, các thông số kỹ thuật chính, tiêu chí lựa chọn, ứng dụng công nghiệp và các cân nhắc khi lắp đặt.
Bộ hãm phanh là một thiết bị chuyển mạch điện tử được sử dụng trong mạch trung gian DC của bộ truyền động tần số thay đổi để quản lý năng lượng tái tạo dư thừa. Nó hoạt động với một điện trở hãm để giúp ngăn điện áp bus DC tăng vượt quá mức vận hành chấp nhận được trong quá trình giảm tốc động cơ.
Trong quá trình hoạt động bình thường, VFD cung cấp năng lượng điện cho động cơ để tạo ra chuyển động cơ học. Khi động cơ chạy chậm lại hoặc dẫn đến tải đại tu, nó có thể tạm thời hoạt động như một máy phát điện. Năng lượng điện sinh ra sẽ quay trở lại bus DC, có khả năng gây ra lỗi quá điện áp nếu năng lượng không thể được hấp thụ đầy đủ.
Bộ ngắt hãm giải quyết vấn đề này bằng cách chuyển đường dẫn điện sang điện trở hãm bên ngoài khi điện áp bus DC đạt đến ngưỡng xác định trước. Điện trở chuyển đổi năng lượng điện được truyền thành nhiệt.

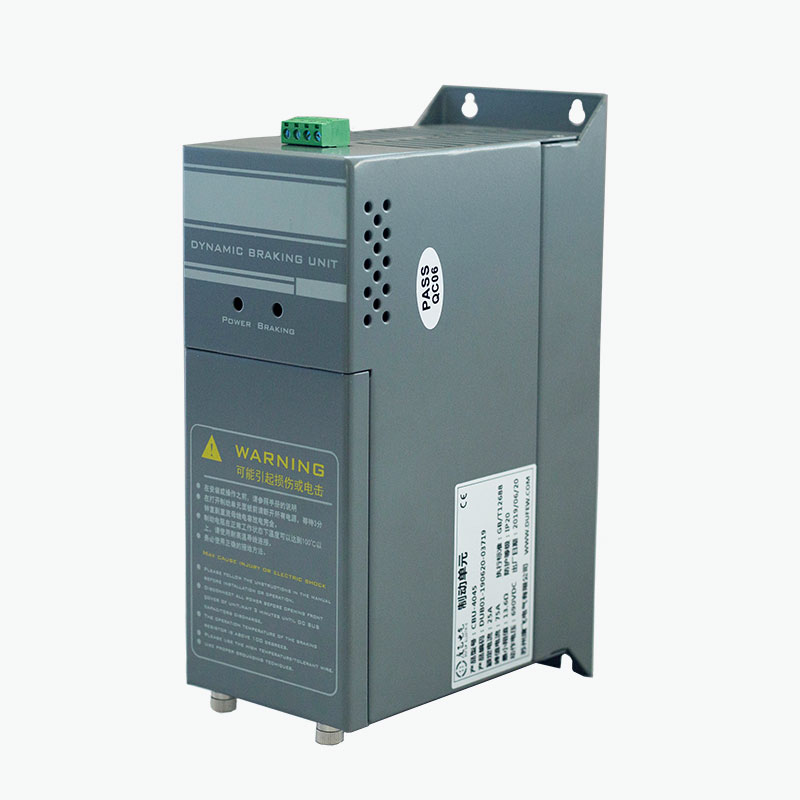

Dòng CBU của Dufew Electric được thiết kế cho các ứng dụng phanh động bên ngoài trong các hệ thống truyền động tương thích. Cấu hình của nó có thể được lựa chọn theo điện áp hệ thống, yêu cầu phanh, đặc tính điện trở và điều kiện lắp đặt.
Nguyên lý hoạt động dựa trên việc giám sát điện áp bus DC và chuyển mạch điện tử nhanh. Trong Dòng CBU, mạch chuyển mạch dựa trên IGBT sẽ tự động phản hồi khi điện áp đạt đến ngưỡng hãm được định cấu hình.
Quá trình này lặp lại theo yêu cầu trong quá trình phanh. Nó giúp kiểm soát điện áp bus DC mà không cần bộ điều khiển bên ngoài riêng để theo dõi điện áp cơ bản.
Để biết thêm thông tin về các thiết bị liên quan, hãy khám phá các giải pháp bộ phanh và các sản phẩm điện tử công nghiệp của Dufew Electric.
Bộ hãm phanh được lựa chọn phù hợp có thể cải thiện hiệu suất của hệ thống phanh động, đặc biệt là trong các ứng dụng liên quan đến việc dừng thường xuyên, quán tính cao hoặc tải trọng đại tu.
Hiệu suất thực tế phụ thuộc vào bộ truyền động, quán tính của động cơ, điện trở hãm, năng lượng tái tạo, tần số hãm, chu kỳ làm việc và môi trường lắp đặt. Do đó, máy băm nên được chọn như một phần của hệ thống phanh hoàn chỉnh hơn là một bộ phận biệt lập.
Thông số kỹ thuật xác định xem bộ hãm phanh có phù hợp với việc lắp đặt VFD cụ thể hay không. Bảng sau đây tóm tắt các thông số tham khảo được công bố cho Dòng CBU của Dufew Electric.
| tham số | Thông số kỹ thuật tham khảo | Xem xét kỹ thuật |
|---|---|---|
| Điện áp hệ thống truyền động | Các loại điện áp xoay chiều 220V, 380V và 690V | Phải phù hợp với ổ đĩa tương thích và cấu hình bus DC. |
| Điện áp phanh loại 220V | DC 340/360/380/400/420V ±10V | Ngưỡng có thể lựa chọn cho cấu hình tương thích. |
| Điện áp phanh loại 380V | DC 630/660/690/730/760V ±10V | Phải phù hợp với kiểu máy truyền động và máy cắt đã chọn. |
| Điện áp phanh loại 690V | DC 1140V ±10V | Yêu cầu xác nhận tính tương thích của hệ thống. |
| Phương pháp điều khiển | Giám sát điện áp bus DC tự động | Cho phép chuyển đổi tự động trong quá trình hoạt động tái tạo. |
| Phản hồi song song | 1 mili giây | Đặc tả phản hồi tham chiếu cho các cấu hình song song tương thích. |
| Nhiệt độ khởi động của quạt | Khoảng 45°C | Hỗ trợ quản lý nhiệt trong các điều kiện hoạt động hiện hành. |
| Bảo vệ quá nhiệt | Khoảng 85°C | Cung cấp ngưỡng bảo vệ nhiệt. |
| Đánh giá bảo vệ | IP20 trở lên, tùy thuộc vào cấu hình | Xác minh xếp hạng vỏ của mô hình cụ thể. |
| Tiêu chuẩn áp dụng | GB/T 12668 | Xác nhận các yêu cầu và tài liệu hiện hành cho sản phẩm đã chọn. |
Lưu ý: Đây là thông số kỹ thuật tham khảo, không đảm bảo rằng mọi kiểu máy đều hỗ trợ mọi cài đặt được liệt kê. Xác nhận mẫu cuối cùng, điện áp phanh, định mức điện và chức năng bảo vệ bằng tài liệu sản phẩm trước khi đặt hàng hoặc lắp đặt.
Việc lựa chọn một bộ hãm phanh đòi hỏi nhiều hơn là việc kết hợp định mức danh nghĩa của nó với công suất của động cơ. Năng lượng tái tạo và tải nhiệt thay đổi đáng kể tùy theo thiết bị được dẫn động và chu trình vận hành.
Xác định điện áp đầu vào định mức của VFD và đặc tính bus DC. Chọn loại điện áp chopper tương thích và xác minh rằng ngưỡng hãm đã chọn phù hợp với phạm vi hoạt động được phép của biến tần.
Tải quán tính cao có thể tạo ra năng lượng tái tạo đáng kể khi giảm tốc. Thời gian dừng ngắn hơn có thể làm tăng lực phanh tức thời cần thiết. Các ứng dụng như máy ly tâm, tời nâng và máy móc tốc độ cao cần được chú ý đặc biệt.
Giá trị điện trở, định mức công suất, công suất năng lượng xung và chu kỳ nhiệm vụ của điện trở phải tương thích với VFD và bộ ngắt. Điện trở không phù hợp có thể gây ra dòng điện quá mức, quá nhiệt hoặc hiệu suất phanh không đủ.
Một chiếc máy dừng vài giây một lần có các yêu cầu về nhiệt khác với một chiếc máy chỉ thỉnh thoảng dừng lại. Việc phanh thường xuyên có thể làm tăng lượng nhiệt trung bình do điện trở và mạch chuyển mạch tạo ra.
Nhiệt độ môi trường xung quanh, độ thông thoáng của vỏ, khoảng hở lắp đặt và luồng không khí ảnh hưởng đến hiệu suất nhiệt. Thiết bị được chọn phải được lắp đặt theo yêu cầu về hệ thống dây điện và thông gió của nhà sản xuất.
Danh sách kiểm tra sau đây có thể giúp chuẩn bị một cuộc điều tra kỹ thuật:
Bộ hãm phanh rất hữu ích trong các hệ thống truyền động trong đó động cơ trả lại năng lượng trong quá trình giảm tốc, hạ thấp hoặc các điều kiện vận hành tái tạo khác. Các ứng dụng điển hình bao gồm:
Không phải mọi ứng dụng đều yêu cầu bộ hãm phanh bên ngoài. Quyết định phụ thuộc vào khả năng phanh tích hợp của VFD, thời gian dừng cần thiết, đặc tính tải và tần suất hoạt động tái tạo.
Mặc dù các thành phần này hoạt động cùng nhau nhưng chúng thực hiện các chức năng khác nhau. Hiểu được sự khác biệt giúp các kỹ sư lựa chọn được hệ thống phanh động tương thích.
| Thành phần | Chức năng chính | Tiêu điểm lựa chọn |
|---|---|---|
| Máy cắt phanh | Chuyển mạch hãm theo điện áp DC bus. | Cấp điện áp, khả năng chuyển mạch, yêu cầu bảo vệ và phanh. |
| Điện trở hãm | Chuyển đổi năng lượng điện tái tạo thành nhiệt. | Điện trở, định mức công suất, công suất năng lượng xung và chu kỳ nhiệm vụ. |
| Xe buýt VFD DC | Cung cấp kết nối điện cho mạch phanh. | Giới hạn điện áp, khả năng tương thích đầu cuối và thông số kỹ thuật của ổ đĩa. |
Máy hãm phanh không thể tự tiêu hao năng lượng tái tạo. Nó điều khiển đường chuyển mạch, trong khi điện trở hấp thụ năng lượng. Cả hai đều phải tương thích với biến tần và các điều kiện hoạt động dự kiến.
Đối với các ứng dụng yêu cầu giải pháp điện rộng hơn, Dufew Electric cũng cung cấp các linh kiện điện tử công suất liên quan cho hệ thống điều khiển công suất và truyền động công nghiệp.
Lắp đặt đúng cách giúp hỗ trợ vận hành an toàn, làm mát hiệu quả và hiệu quả phanh ổn định. Trước khi vận hành, nhân viên điện có trình độ phải xác minh những điều sau:
Trong quá trình bảo trì định kỳ, hãy kiểm tra các kết nối lỏng lẻo, bụi tích tụ, luồng khí bị hạn chế, dấu hiệu quá nhiệt và hư hỏng điện trở bất thường. Mọi thử nghiệm hoặc bảo trì liên quan đến bus DC đều phải tuân theo hướng dẫn an toàn của nhà sản xuất. Biến tần phải được cách ly khỏi nguồn điện và bus DC phải được xác minh là đã phóng điện trước khi bắt đầu công việc.
Việc lắp đặt và bảo trì phải tuân thủ các yêu cầu hiện hành về an toàn điện. Không dựa vào máy băm phanh để thay thế cho hệ thống phanh cơ học hoặc hệ thống phanh được đánh giá an toàn bắt buộc của máy.
Mục đích chính của nó là kiểm soát năng lượng tái tạo được trả về bus DC của VFD trong quá trình giảm tốc hoặc đại tu. Nó chuyển năng lượng dư thừa sang một điện trở hãm tương thích để giúp ngăn chặn điện áp bus DC quá mức.
Không. Máy cắt điều khiển khi mạch phanh dẫn điện, trong khi điện trở chuyển đổi năng lượng điện thành nhiệt. Chúng thực hiện các chức năng bổ sung và phải được kết hợp chính xác.
Không. Một số bộ truyền động có đủ khả năng phanh tích hợp cho tải dự định của chúng. Có thể cần một bộ ngắt bên ngoài khi năng lượng tái tạo, tần số hãm hoặc yêu cầu giảm tốc vượt quá khả năng của mạch bên trong.
Thông tin sản phẩm được công bố xác định cấu hình cho các hệ thống truyền động 220V, 380V và 690V tương thích. Model chính xác và điện áp hãm phải được xác nhận dựa trên thông số kỹ thuật bus DC của biến tần.
Các bộ phận tương thích có thể được kết nối song song khi một bộ phận duy nhất không thể đáp ứng được khả năng phanh cần thiết và thiết kế sản phẩm hỗ trợ cách sắp xếp này. Các yêu cầu về hệ thống dây điện, điện trở, phối hợp chuyển mạch và nhiệt phải được xác minh cho hệ thống hoàn chỉnh.
Việc lựa chọn phụ thuộc vào giới hạn lực cản của bộ truyền động, công suất phanh, năng lượng trên mỗi chu kỳ phanh, tần suất hoạt động và chu kỳ làm việc. Điện trở cũng phải tương thích với định mức điện và điều kiện lắp đặt của máy cắt.
Cung cấp mô hình VFD, điện áp hệ thống, công suất động cơ, loại tải, thời gian giảm tốc, tần số hãm, thông số điện trở, chu kỳ làm việc và điều kiện lắp đặt. Những chi tiết này giúp nhà cung cấp đánh giá model và cấu hình phù hợp.
Bộ hãm phanh được lựa chọn phù hợp giúp quản lý năng lượng tái tạo, kiểm soát mức tăng điện áp bus DC và hỗ trợ phanh động đáng tin cậy trong các hệ thống truyền động công nghiệp. Hiệu quả của nó phụ thuộc vào việc kết hợp bộ ngắt, điện trở hãm, điện áp truyền động, đặc tính tải và các yêu cầu về nhiệt đối với ứng dụng.
Dòng CBU của Dufew Electric cung cấp các tùy chọn bộ hãm phanh cho các hệ thống truyền động 220V, 380V và 690V tương thích, với việc lựa chọn kiểu máy dựa trên xếp hạng điện và điều kiện vận hành. Cho dù dự án của bạn có liên quan đến thang máy, cần cẩu, băng tải, máy ly tâm hay máy móc công nghiệp khác thì việc xem xét thông số kỹ thuật cẩn thận là điều cần thiết để có giải pháp phanh phù hợp.
Nếu bạn đang tìm kiếm một nhà sản xuất và nhà cung cấp máy băm phanh đáng tin cậy cho dự án truyền động công nghiệp của mình, hãy khám phá các sản phẩm máy băm phanh của Dufew Electric vàliên hệ với chúng tôivới thông số kỹ thuật ổ đĩa, yêu cầu phanh và chi tiết lắp đặt của bạn. Nhóm của chúng tôi có thể giúp bạn đánh giá cấu hình phù hợp cho ứng dụng của bạn.
