Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

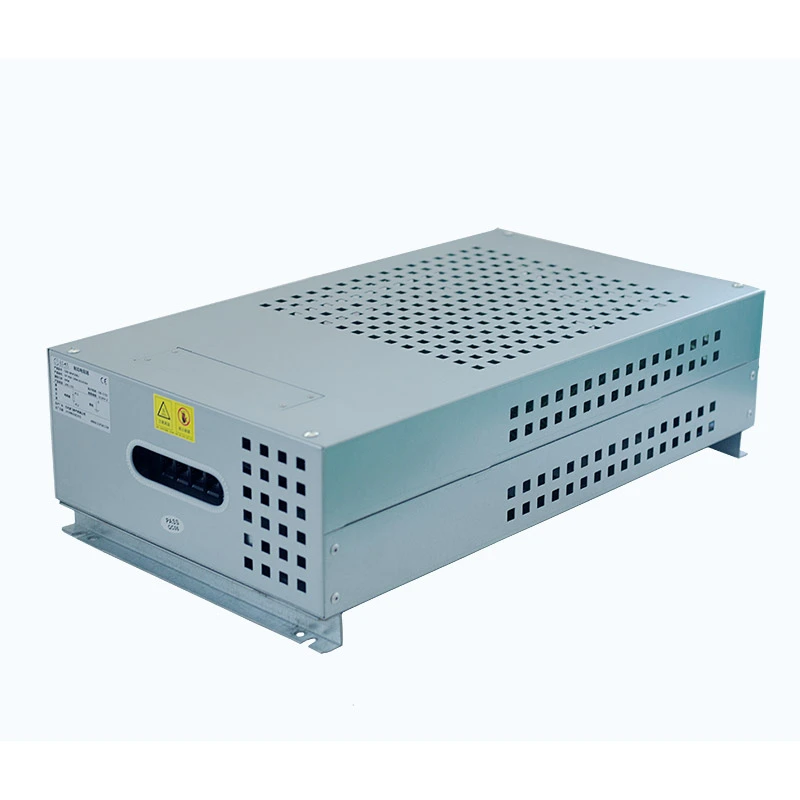

Hộp điện trở tải là một thiết bị kiểm tra điện sử dụng các phần tử điện trở để mô phỏng điều kiện tiêu thụ điện năng thực tế của thiết bị điện. Bằng cách chuyển đổi năng lượng điện thành nhiệt được kiểm soát trong quá trình vận hành, nó cho phép các kỹ sư đánh giá độ ổn định đầu ra, khả năng tải, phản ứng quá tải, chức năng bảo vệ và độ tin cậy vận hành lâu dài.
Không giống như các giải pháp điện trở hãm được thiết kế chủ yếu để hấp thụ năng lượng tái tạo khi động cơ giảm tốc, hộp điện trở tải hoạt động như một tải thử nghiệm có thể điều khiển để xác minh hiệu suất của nguồn điện và thiết bị chuyển đổi nguồn.
Cụm điện trở bên trong bao gồm nhiều phần tử điện trở dạng sóng được sắp xếp thông qua các kết nối nối tiếp và song song để đạt được các cấu hình tải khác nhau. Các phần tải độc lập cho phép người dùng điều chỉnh các điều kiện thử nghiệm bằng cách chuyển đổi các nhóm điện trở khác nhau mà không làm thay đổi cấu trúc phần cứng tổng thể.
Quá trình làm việc có thể được mô tả như sau:
Đầu ra thiết bị nguồn → Đầu vào hộp điện trở tải → Tiêu thụ tải điện trở → Đánh giá dữ liệu hiệu suất
Vỏ được sản xuất bằng thép tấm tráng nhôm-kẽm, mang lại khả năng bảo vệ cơ học, tản nhiệt hiệu quả, chống ăn mòn và lắp đặt thuận tiện. Một khối đầu cuối chuyên dụng được tích hợp để kết nối điện bên ngoài, đồng thời có sẵn tùy chọn làm mát không khí cưỡng bức cho các ứng dụng yêu cầu hoạt động ở công suất cao liên tục.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 1KW-30KW |
| Điện áp làm việc | 1200V |
| Phạm vi kháng cự | 0,01Ω---1KΩ |
| Dung sai kháng chiến | ±3/±5/±10 |
| Lớp bảo vệ | IP20/IP23 |
| Hệ số nhiệt độ | 300 trang/phút/oC |
| Lớp chống cháy | UL 94V-2 |
| Tuân thủ tiêu chuẩn | GB-5792 |
Thiết bị này cung cấp các điều kiện tải được kiểm soát để xác minh khả năng đầu ra định mức của UPS, phản ứng quá tải, độ ổn định điện áp và hiệu suất hoạt động trong thời gian dài. Bằng cách áp dụng các mức tải khác nhau, các kỹ sư có thể đánh giá hoạt động của UPS trong các điều kiện thể hiện chặt chẽ hơn các yêu cầu vận hành thực tế.
Là một tải điện nhân tạo, thiết bị có thể được sử dụng để xác minh công suất máy phát điện trước khi vận hành thử hoặc trong quá trình bảo trì theo lịch trình. Các ứng dụng điển hình bao gồm thử nghiệm máy phát điện diesel, kiểm tra hệ thống điện dự phòng và thử nghiệm nghiệm thu tại nhà máy, giúp xác nhận hiệu suất đầu ra trong các điều kiện tải xác định.
Tải điện trở được kiểm soát cho phép các kỹ sư đánh giá khả năng dòng điện đầu ra, hiệu suất nhiệt, chức năng bảo vệ và độ tin cậy vận hành lâu dài của bộ biến tần và nguồn điện. Điều kiện tải có thể điều chỉnh cũng hỗ trợ thử nghiệm ở các giai đoạn vận hành thiết bị khác nhau.
Hệ thống này cung cấp tải xả có kiểm soát cho hệ thống pin, thiết bị PCS và hệ thống quản lý năng lượng, cho phép các kỹ sư đánh giá hiệu suất xả và độ ổn định vận hành trong các điều kiện điện được chỉ định.
Các mạch bên trong được chia thành nhiều nhóm tải độc lập, cho phép điều chỉnh công suất dần dần theo cấu hình thử nghiệm được yêu cầu. Cấu hình này hỗ trợ các tổ hợp tải linh hoạt, các điều kiện thử nghiệm có thể lặp lại và cách ly lỗi dễ dàng hơn khi các phần riêng lẻ yêu cầu kiểm tra.
Hệ thống có thể tái tạo các điều kiện tải khác nhau, từ vận hành tải nhẹ đến thử nghiệm quá tải toàn tải và quá tải ngắn hạn, cho phép các kỹ sư đánh giá hiệu suất thiết bị trên phạm vi hoạt động rộng hơn.
| Điều kiện kiểm tra | Mục đích |
|---|---|
| Tải nhẹ | Xác minh hoạt động ở mức năng lượng thấp |
| Nửa tải | Kiểm tra hiệu suất tải trung bình |
| Tải đầy đủ | Xác nhận công suất định mức |
| Quá tải | Đánh giá khả năng bảo vệ |
Cấu trúc thiết bị đầu cuối tích hợp có thể được cấu hình cho cả ứng dụng thử nghiệm AC và DC, mang lại sự linh hoạt cao hơn khi thử nghiệm các loại thiết bị điện khác nhau. Với điện áp làm việc tối đa 1200V, hệ thống có thể đáp ứng nhiều yêu cầu kiểm tra nguồn điện công nghiệp mà không yêu cầu thay đổi cấu trúc điện trở cơ bản.
Trước khi lắp đặt, hãy chọn mức công suất, giá trị điện trở và cấp bảo vệ thích hợp tùy theo công suất đầu ra của thiết bị được kiểm tra, các điều kiện kiểm tra cần thiết và môi trường lắp đặt. Việc kết hợp thông số kỹ thuật phù hợp là điều cần thiết để tiêu tán năng lượng an toàn trong quá trình thử nghiệm.
Kiểm tra vỏ, khối đầu cuối và hệ thống làm mát trước khi lắp đặt để xác nhận rằng thiết bị còn nguyên vẹn và sẵn sàng hoạt động. Mọi hư hỏng hoặc bất thường có thể nhìn thấy phải được giải quyết trước khi kết nối điện.
Lắp đặt thiết bị ở vị trí thông thoáng, có đủ khoảng trống để tản nhiệt. Khu vực lắp đặt phải tránh xa các vật liệu dễ cháy, điều kiện luồng khí bị hạn chế và độ ẩm quá cao có thể ảnh hưởng đến hoạt động an toàn.
Sử dụng các lỗ lắp được cung cấp trên vỏ để lắp đặt thiết bị một cách an toàn trên sàn hoặc bệ thử nghiệm được chỉ định. Cấu trúc lắp đặt phải phù hợp với trọng lượng thiết bị và điều kiện vận hành.
Kết nối các đầu ra của thiết bị được thử nghiệm với các đầu vào đầu vào của tải theo sơ đồ nối dây được cung cấp. Đối với các ứng dụng DC, cực tính phải được xác nhận, đồng thời tất cả các kết nối đầu cuối phải được siết chặt đúng cách và kết nối bằng cáp phù hợp với dòng điện dự kiến.
Sau khi xác minh kết nối điện hoàn chỉnh, hãy bắt đầu thử nghiệm ở mức tải thấp và tăng dần các phần tải hoạt động theo quy trình thử nghiệm. Trong quá trình vận hành, hãy theo dõi nhiệt độ điện trở và các điều kiện vận hành liên quan khác để đảm bảo thiết bị vẫn nằm trong phạm vi quy định.
Hộp điện trở tải Dufew được thiết kế để thử nghiệm điện trong thời gian dài và trải qua quá trình xác minh hiệu suất điện và cơ trước khi giao hàng. Thử nghiệm tập trung vào đặc tính điện trở, an toàn điện, tính toàn vẹn cơ học và hoạt động ổn định trong các điều kiện tải khác nhau, giúp đảm bảo hiệu suất đáng tin cậy trong môi trường thử nghiệm công nghiệp.
| Đặc tính điện | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Độ bền điện môi | 2500VAC/50Hz/60S | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | Điện trở cách điện ≥100MΩ |
| Quá tải trong thời gian ngắn | 10 lần công suất định mức 5S | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Hoạt động theo chu kỳ (Xả 10S, Khoảng thời gian 90S) | Hơn 9000h |
| Nhiệt ẩm trạng thái ổn định | 40oC±2/90%-95%RH/100h | △R<±（1%R+0,05Ω) |
| Thay đổi nhiệt độ nhanh chóng | -55oC, 55oC, 155oC mỗi cái trong 15 phút, 5 chu kỳ | △R<±（2%R+0,05Ω) |
| Khả năng chịu nhiệt | 350oC/2h | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ | So sánh giữa điện trở dưới tải định mức và điện trở tĩnh | Dưới 300 trang/phút/oC |
| Chống cháy | 10 lần công suất định mức trong 5 phút | Ánh sáng đỏ nhưng không có ngọn lửa |
Cấu trúc bao vây được thiết kế để chịu được môi trường vận chuyển, lắp đặt và vận hành công nghiệp. Các thử nghiệm cơ học đảm bảo hệ thống đầu cuối và cấu trúc vỏ duy trì độ tin cậy trong quá trình sử dụng lâu dài.
| Đặc tính cơ học | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Sức mạnh đầu cuối | 45N/30S | Không nới lỏng hoặc hư hỏng rõ ràng |
| Chống rung | 5-200Hz, 1g, 98m/S² | Không có thiệt hại cấu trúc rõ ràng |
| Khả năng chịu nhiệt hàn | Đầu cực chì được ngâm trong chất hàn 350±5oC trong 3S | △R≤±（1%R+0,05Ω） Không có hư hỏng bên ngoài rõ ràng, đánh dấu rõ ràng |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5oC trong 5S | Độ phủ bề mặt hàn của thiết bị đầu cuối ≥95% |
Các yêu cầu thử nghiệm khác nhau đòi hỏi các điều kiện tải khác nhau. Các nhóm điện trở bên trong có thể được cấu hình thành nhiều phần độc lập, cho phép người dùng điều chỉnh tải áp dụng theo quy trình kiểm tra thực tế.
Cấu hình điển hình bao gồm:
| Chế độ tải | Mục đích kiểm tra |
|---|---|
| Tải thấp | Xác minh hiệu suất khởi động và hoạt động ở mức năng lượng thấp |
| Tải trung bình | Đánh giá khả năng đầu ra một phần |
| Tải đầy đủ | Xác nhận hiệu suất năng lượng định mức |
| Tải quá tải | Kiểm tra phản hồi bảo vệ và độ ổn định của hệ thống |
Thiết kế mặt cắt này cho phép các kỹ sư thực hiện nhiều thử nghiệm với một thiết bị thay vì chuẩn bị nhiều thiết bị tải có giá trị cố định.
Để thử nghiệm sản xuất, xác minh trong phòng thí nghiệm và đánh giá độ tin cậy của thiết bị, thiết bị tải thường cần phải hoạt động trong điều kiện liên tục và khắt khe. Hộp điện trở tải Dufew được thiết kế với hiệu suất điện trở ổn định, cấu trúc tản nhiệt được tối ưu hóa, nhóm điện trở độc lập và làm mát không khí cưỡng bức tùy chọn để hỗ trợ thử nghiệm công suất cao trong thời gian dài.
Thiết kế này giúp nó phù hợp cho các ứng dụng như kiểm tra lão hóa của nhà máy, xác minh hiệu suất máy phát điện, đánh giá độ tin cậy của UPS và kiểm tra nguồn điện, trong đó yêu cầu điều kiện tải ổn định.
Công ty TNHH Điện Suzhou Dufew áp dụng các quy trình kiểm soát chất lượng có cấu trúc trong suốt quá trình sản xuất, bao gồm kiểm tra vật liệu, kiểm soát lắp ráp và xác minh hiệu suất cuối cùng. Mỗi giai đoạn được quản lý để đảm bảo độ tin cậy về điện, độ ổn định cơ học và hiệu suất sản phẩm nhất quán.
Vật liệu đầu vào được kiểm tra để xác minh chất lượng của các phần tử điện trở, vật liệu vỏ kim loại, bộ phận đầu cuối và vật liệu cách điện trước khi sản xuất.
Trong quá trình lắp ráp, Dufew kiểm soát việc phân nhóm điện trở, độ tin cậy của kết nối điện, khoảng cách cách điện và cố định cơ học để đảm bảo thành phẩm đáp ứng các yêu cầu kỹ thuật.
Trước khi giao hàng, mỗi thiết bị đều phải trải qua quá trình xác minh toàn diện, bao gồm đo điện trở, kiểm tra cách điện, kiểm tra độ bền điện môi, kiểm tra kết cấu và kiểm tra hiệu suất chức năng.
Công ty TNHH Điện Suzhou Dufew chuyên về linh kiện điện tử công suất, bao gồm điện trở, hệ thống phanh, lò phản ứng, máy biến áp và bộ lọc nguồn. Thông qua kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, hệ thống năng lượng và ứng dụng thiết bị điện, Dufew hiểu được các yêu cầu thực tế của môi trường thử nghiệm đáng tin cậy.
Các dự án thử nghiệm khác nhau yêu cầu cấu hình điện và cơ khí khác nhau. Dufew cung cấp các giải pháp tùy chỉnh theo công suất định mức, giá trị điện trở, cấp điện áp, bước tải, yêu cầu làm mát, cấu trúc vỏ và điều kiện lắp đặt, giúp khách hàng đạt được hiệu suất thử nghiệm phù hợp cho từng thiết bị cụ thể.
Dufew hỗ trợ các nhà sản xuất thiết bị, nhà tích hợp hệ thống, nhà phân phối điện và người dùng công nghiệp với sự hỗ trợ kỹ thuật, sản xuất tùy chỉnh và quy trình sản xuất được tiêu chuẩn hóa. Những khả năng này giúp đảm bảo nguồn cung cấp ổn định và các giải pháp điện đáng tin cậy cho các ứng dụng công nghiệp toàn cầu.
Một hệ thống thử tải không chỉ yêu cầu đủ công suất điện mà còn phải mô phỏng tải chính xác, vận hành ổn định lâu dài và vận hành thuận tiện. So với các điện trở đơn cố định hoặc các giải pháp điện trở hãm thông thường, Hộp điện trở tải Dufew cung cấp các chức năng kiểm tra linh hoạt hơn để xác minh thiết bị điện.
| Thứ nguyên so sánh | Tải hộp điện trở | Hộp điện trở đơn / điện trở phanh truyền thống |
|---|---|---|
| Mục đích ứng dụng chính | Được thiết kế để kiểm tra thiết bị điện, kiểm tra lão hóa và xác minh hiệu suất của UPS, máy phát điện, bộ biến tần và nguồn điện. | Được thiết kế chủ yếu để tiêu thụ năng lượng trong quá trình phanh động cơ hoặc các ứng dụng có lực cản cố định. |
| Khả năng điều chỉnh tải | Nhiều phần điện trở độc lập cho phép chuyển đổi tải từng bước để mô phỏng các điều kiện hoạt động khác nhau. | Thường cung cấp các giá trị điện trở cố định với khả năng chịu tải giới hạn hoặc không thể điều chỉnh được. |
| Kiểm tra tính linh hoạt | Hỗ trợ mô phỏng tải nhẹ, nửa tải, đầy tải và quá tải để đánh giá thiết bị toàn diện. | Chủ yếu được sử dụng cho một điều kiện vận hành duy nhất và không thể mô phỏng hiệu quả các tình huống thử nghiệm khác nhau. |
| Khả năng tương thích AC/DC | Được thiết kế với kết nối đầu cuối thống nhất, cho phép kiểm tra cả thiết bị nguồn AC và DC theo yêu cầu cấu hình. | Nhiều giải pháp được thiết kế cho các ứng dụng phanh hoặc bus DC cụ thể và có tính linh hoạt hạn chế. |
| Hoạt động tải liên tục | Cấu trúc vỏ được tối ưu hóa và thiết kế tản nhiệt hỗ trợ kiểm tra tải trong thời gian dài và vận hành lão hóa. | Nhiều sản phẩm điện trở hãm tập trung vào việc hấp thụ năng lượng trong thời gian ngắn và có thể bị tăng nhiệt độ cao hơn trong quá trình tải liên tục. |
| Bảo trì thuận tiện | Mạch tải độc lập giúp đơn giản hóa việc kiểm tra và xử lý sự cố. Các phần riêng lẻ có thể được kiểm tra riêng trong quá trình bảo trì. | Cấu trúc bên trong cố định khiến việc khắc phục sự cố và thay thế trở nên phức tạp hơn. |
Thiết bị kiểm tra tải chủ yếu được sử dụng để mô phỏng tải điện và xác minh hiệu suất của hệ thống điện, bao gồm công suất đầu ra, độ ổn định và phản ứng quá tải của máy phát điện, hệ thống UPS, bộ biến tần và nguồn điện. Giải pháp điện trở hãm chủ yếu được áp dụng trong hệ thống truyền động động cơ để hấp thụ năng lượng tái tạo trong quá trình giảm tốc và ngăn ngừa quá điện áp bus DC.
Hệ thống sử dụng điều khiển tải theo từng phần, trong đó các nhóm điện trở bên trong được chia thành các mạch độc lập. Bằng cách chuyển đổi các phần khác nhau, người dùng có thể mô phỏng các điều kiện vận hành khác nhau, bao gồm tải nhẹ, tải một phần, tải định mức và điều kiện quá tải. Cấu hình này cải thiện tính linh hoạt và độ lặp lại của thử nghiệm.
Phương pháp làm mát được lựa chọn theo công suất nguồn, thời gian hoạt động, môi trường lắp đặt và yêu cầu tản nhiệt. Cấu hình tiêu chuẩn sử dụng luồng không khí tự nhiên, đồng thời có thể bổ sung khả năng làm mát bằng không khí cưỡng bức cho các ứng dụng yêu cầu công suất đầu ra cao hơn hoặc hoạt động liên tục kéo dài.
Đúng. Dufew Electric có thể tùy chỉnh các giá trị điện trở, công suất định mức, mức điện áp, bước tải, phương pháp làm mát, cấu trúc vỏ và cấu hình thiết bị đầu cuối theo yêu cầu thử nghiệm cụ thể.
Nó phù hợp để xác minh hiệu suất, kiểm tra bảo trì, kiểm tra lão hóa và đánh giá trong phòng thí nghiệm của máy phát điện, hệ thống UPS, bộ biến tần, nguồn điện DC, bộ sạc, thiết bị chuyển đổi lưu trữ năng lượng và các hệ thống điện công nghiệp khác.
Đúng. Dufew Electric cung cấp hỗ trợ kỹ thuật dựa trên thông số kỹ thuật thiết bị của khách hàng và yêu cầu thử nghiệm, giúp thiết kế cấu hình phù hợp cho các công suất nguồn, điều kiện điện và môi trường lắp đặt khác nhau.
