Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

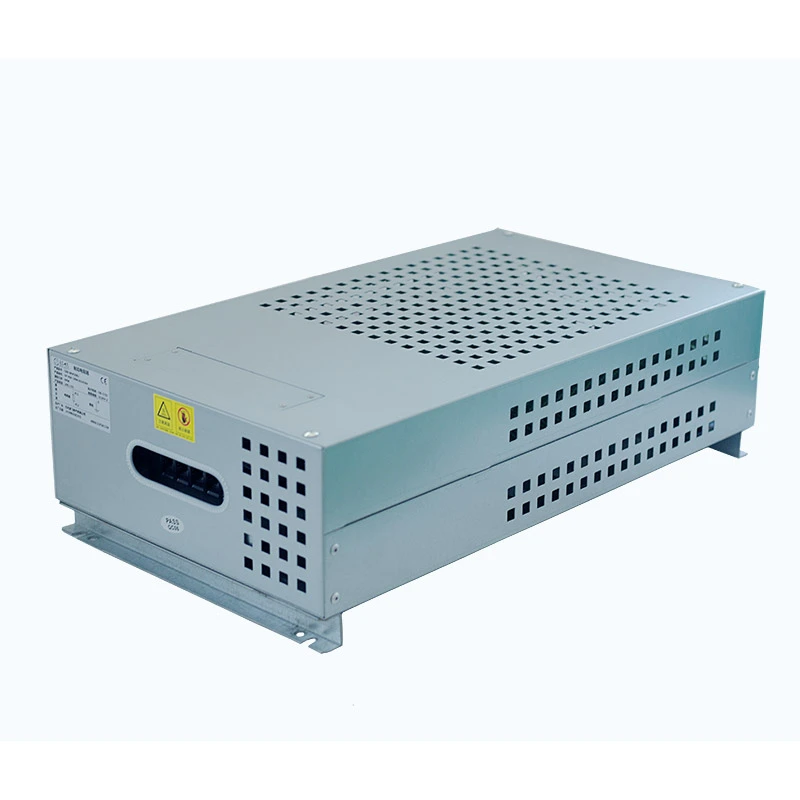

Hộp điện trở dạng sóng DUFEW là cụm điện trở công suất cao tích hợp nhiều phần tử điện trở dạng sóng thông qua các phương pháp kết nối nối tiếp và song song và cố định chúng bên trong vỏ bọc chuyên nghiệp. Nó được phát triển đặc biệt để khắc phục giới hạn công suất của từng điện trở và mang lại hiệu suất hấp thụ năng lượng ổn định cho các hệ thống điện công suất cao.
Hộp điện trở hỗ trợ định mức công suất tối đa là 30KW, các giá trị điện trở từ 0,01Ω đến 1KΩ và các tùy chọn độ chính xác điện trở là ±3%, ±5% và ±10%. Cấu trúc bên trong bao gồm khối đầu cuối dòng điện cao và công tắc bảo vệ nhiệt độ, trong khi cấp bảo vệ vỏ có thể được tùy chỉnh theo các yêu cầu ứng dụng khác nhau.
Là nhà sản xuất và nhà cung cấp giàu kinh nghiệm ở Trung Quốc, DUFEW cung cấp các giải pháp tùy chỉnh cho hệ thống phanh, bộ truyền động tần số thay đổi, thiết bị tự động hóa công nghiệp, thang máy, cần cẩu, máy cán và các ứng dụng khác yêu cầu tiêu tán năng lượng hiệu quả.
Cấu trúc bên trong của Hộp điện trở dạng sóng bao gồm nhiều phần tử điện trở dạng sóng được sắp xếp thành các mạch nối tiếp và song song và được gắn chắc chắn bên trong vỏ được thiết kế đặc biệt. Cấu hình mô-đun này cải thiện công suất điện trong khi vẫn duy trì hiệu suất điện ổn định và bảo trì thuận tiện.
Vỏ được sản xuất từ thép tấm tráng nhôm-kẽm, mang lại khả năng chống ăn mòn, độ bền cơ học và khả năng tản nhiệt tuyệt vời. Cấu trúc thông gió tích hợp giúp tối ưu hóa luồng không khí và duy trì nhiệt độ ổn định trong quá trình hoạt động liên tục.
Khối đầu cuối dòng điện cao được lắp đặt bên trong hộp điện trở để đơn giản hóa các kết nối điện bên ngoài. Công tắc bảo vệ nhiệt độ tích hợp sẽ tự động ngắt mạch khi nhiệt độ bên trong vượt quá giới hạn an toàn đặt trước, ngăn ngừa hư hỏng do quá nhiệt.
Theo yêu cầu của khách hàng, DUFEW có thể cung cấp quạt làm mát tùy chọn, điều khiển nhóm điện trở độc lập và mức độ bảo vệ tùy chỉnh. Sản phẩm được thiết kế theo tiêu chuẩn GB-5792 và phù hợp với môi trường công nghiệp đòi hỏi khắt khe.
Ví dụ: CRB 10KW 13.6R J
| Mã số | Sự miêu tả |
|---|---|
| CRB | Hộp điện trở dạng sóng / Hộp điện trở hãm |
| 10KW | Công suất định mức |
| 13,6R | Điện trở định mức |
| J | Dung sai kháng cự (K=10%, J=5%, H=3%) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 1KW-30KW |
| Điện áp làm việc | 1200V |
| Phạm vi kháng cự | 0,01Ω---1KΩ |
| Dung sai kháng chiến | ±3/±5/±10 |
| Lớp bảo vệ | IP20/IP23 |
| Hệ số nhiệt độ | 300 trang/phút/oC |
| Lớp chống cháy | UL 94V-2 |
| Tuân thủ tiêu chuẩn | GB-5792 |
DUFEW cung cấp các giải pháp Hộp điện trở dạng sóng tùy chỉnh dựa trên các điều kiện vận hành công nghiệp khác nhau. Khách hàng có thể chọn mức công suất, giá trị điện trở, phương pháp làm mát, mức bảo vệ và cấu hình mạch bên trong phù hợp theo yêu cầu hệ thống của mình.
Thiết kế mô-đun cho phép kết hợp nhiều đơn vị điện trở thành các mức công suất khác nhau, giúp sản phẩm phù hợp với các ứng dụng có năng lượng phanh cao, tăng tốc và giảm tốc thường xuyên và hoạt động liên tục.
Các tùy chọn tùy chỉnh bao gồm:
- Công suất định mức tùy chỉnh
- Giá trị điện trở tùy chỉnh
- Thiết kế mạch điện trở nhiều nhóm
- Lắp thêm quạt tản nhiệt
- Cấu trúc bao vây tùy chỉnh
- Sản xuất OEM theo bản vẽ của khách hàng
Hộp điện trở dạng sóng hấp thụ năng lượng tái tạo được tạo ra trong quá trình giảm tốc độ động cơ và giúp ngăn ngừa sự cố quá điện áp bus DC.
Được thiết kế cho các hoạt động phanh thường xuyên trong cần cẩu, thiết bị nâng và hệ thống xử lý vật liệu.
Cung cấp hiệu suất phanh ổn định cho động cơ công suất cao hoạt động trong điều kiện tải liên tục.
Thích hợp cho các hệ thống thang máy yêu cầu tăng, giảm tốc và kiểm soát mức tiêu thụ năng lượng thường xuyên.
Được sử dụng như một thành phần tải công suất cao đáng tin cậy cho các ứng dụng thử nghiệm điện và tiêu tán năng lượng.
Hộp điện trở sóng DUFEW sử dụng cấu trúc điện trở bên trong dạng mô-đun. Nhiều phần tử điện trở được chia thành các nhóm độc lập và được kết nối thông qua các mạch riêng biệt, cho phép bảo trì dễ dàng hơn và giảm chi phí thay thế.
Khi một nhóm điện trở bị lỗi, kỹ thuật viên chỉ cần thay thế module bị hỏng thay vì thay toàn bộ hộp điện trở. Thiết kế này cải thiện đáng kể tính sẵn có của thiết bị và giảm chi phí bảo trì dài hạn.
Các phần tử điện trở bên trong được chia thành các mạch riêng biệt. Một phần bị hư hỏng có thể được thay thế độc lập mà không ảnh hưởng đến hoạt động của các nhóm điện trở khác.
Khối đầu cuối dòng điện cao gắn phía trước cung cấp hệ thống dây điện tập trung và có tổ chức. Cáp nguồn lớn có thể được kết nối và ngắt kết nối dễ dàng trong quá trình lắp đặt, kiểm tra và bảo trì.
Công tắc bảo vệ nhiệt độ tiêu chuẩn tự động ngắt mạch khi xảy ra điều kiện nhiệt độ bất thường, ngăn ngừa hư hỏng điện trở do quá nhiệt trong quá trình vận hành không có người giám sát.
Hộp điện trở sóng DUFEW được thiết kế đặc biệt cho các thiết bị hạng nặng cần phanh thường xuyên, hấp thụ năng lượng cao và hoạt động liên tục trong thời gian dài.
Nó phù hợp cho các ứng dụng công nghiệp như máy cán, cần cẩu cảng và thang máy hạng nặng, trong đó điện trở hãm cần phải chịu được các chu kỳ phóng điện lặp đi lặp lại.
Thích hợp cho các thiết bị có điều kiện phản hồi năng lượng thường xuyên, bao gồm máy cán, máy móc cảng và thang máy tải nặng. Tuổi thọ sử dụng theo chu kỳ có thể vượt quá 9000 giờ trong các điều kiện vận hành được chỉ định.
Đối với các ứng dụng công suất lớn hoặc môi trường nhiệt độ cao, có thể lắp đặt quạt làm mát để nâng cao hiệu quả tản nhiệt và duy trì hoạt động ổn định.
Kích thước vỏ đồng nhất cho phép lắp đặt song song nhiều hộp điện trở, cung cấp giải pháp bố trí gọn gàng cho các hệ thống thử nghiệm lớn và thiết bị điều khiển điện hoàn chỉnh.
Phần tử điện trở được sản xuất từ các dải hợp kim Constantan hoặc niken-crom tạo thành cấu trúc lượn sóng. Thiết kế này làm giảm độ tự cảm ký sinh và cải thiện hiệu suất phản hồi, khiến nó phù hợp với phanh xung tần số cao và các ứng dụng công nghiệp đòi hỏi khắt khe.
Diện tích bề mặt tăng lên của dải sóng giúp tăng cường hiệu quả tản nhiệt, đồng thời duy trì hệ số nhiệt độ ≤300 ppm/oC cho hiệu suất kháng ổn định trong quá trình hoạt động.
Ưu điểm chính bao gồm đặc tính độ tự cảm thấp, độ ổn định nhiệt tuyệt vời, tản nhiệt hiệu quả và hiệu suất đáng tin cậy trong điều kiện tải xung thường xuyên.
Vỏ bọc được làm từ tấm thép tráng nhôm-kẽm, mang lại khả năng chống ăn mòn và chống oxy hóa mạnh mẽ cho môi trường công nghiệp. Quá trình uốn, hàn chính xác và các kênh thông gió được tối ưu hóa giúp cải thiện cả độ bền kết cấu và hiệu quả luồng không khí.
Những ưu điểm chính bao gồm khả năng chống ăn mòn, độ bền cơ học, quản lý nhiệt được cải thiện và khả năng thích ứng với các điều kiện làm việc đòi hỏi khắt khe.
Các giá đỡ bằng gốm hoặc mica nhiệt độ cao được sử dụng để cố định các phần tử điện trở dạng sóng đồng thời cách ly điện giữa các bộ phận làm nóng và vỏ. Cấu trúc cách nhiệt duy trì hiệu suất đáng tin cậy trong điều kiện nhiệt lên tới 350oC.
Những ưu điểm chính bao gồm khả năng chịu nhiệt độ cao, cách điện ổn định, nâng cao độ an toàn và tuổi thọ lâu dài dưới áp lực nhiệt liên tục.
Hộp điện trở sử dụng cấu trúc đầu cuối thanh cái bằng đồng dòng điện cao được thiết kế để kết nối đáng tin cậy trong các ứng dụng công suất cao. Thiết kế dây nhiều mạch giúp sắp xếp các kết nối cáp, giảm sinh nhiệt và cải thiện độ ổn định điện.
Ưu điểm chính bao gồm khả năng mang dòng điện cao, lắp đặt thuận tiện, kết nối điện ổn định và phù hợp với các hệ thống điện lớn.
Cấu hình tùy chọn bao gồm công tắc bảo vệ nhiệt độ và quạt làm mát hướng trục. Công tắc nhiệt độ cung cấp thêm sự an toàn bằng cách ngắt kết nối mạch khi xảy ra điều kiện nhiệt độ bất thường, đồng thời làm mát không khí cưỡng bức giúp giảm nhiệt độ tăng và cải thiện khả năng hoạt động liên tục trong các hệ thống lắp đặt kèm theo.
| Hiệu suất điện | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Độ bền điện môi | 2500VAC/50Hz/60S | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | Điện trở cách điện ≥100MΩ |
| Quá tải trong thời gian ngắn | Công suất định mức 10 lần cho 5S | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Hoạt động theo chu kỳ (Xả 10S, Khoảng thời gian 90S) | Hơn 9000h |
| Nhiệt ẩm trạng thái ổn định | 40oC±2/90%-95%RH/100h | △R<±（1%R+0,05Ω) |
| Thay đổi nhiệt độ nhanh chóng | -55oC, 55oC, 155oC mỗi cái trong 15 phút, 5 chu kỳ | △R<±（2%R+0,05Ω) |
| Khả năng chịu nhiệt | 350oC/2h | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ | So sánh giữa điện trở tải định mức và điện trở tĩnh | Dưới 300 trang/phút/oC |
| Chống cháy | 10 lần công suất định mức trong 5 phút | Ánh sáng đỏ nhưng không có ngọn lửa |
| Hiệu suất cơ khí | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Sức mạnh đầu cuối | 45N/30S | Không nới lỏng hoặc hư hỏng rõ ràng |
| Chống rung | 5-200Hz, 1g, 98m/S² | Không có thiệt hại cấu trúc rõ ràng |
| Khả năng chịu nhiệt hàn | Đầu cực chì được ngâm trong chất hàn 350±5oC trong 3S | △R≤±（1%R+0,05Ω） Không có hư hỏng bên ngoài rõ ràng, đánh dấu rõ ràng |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5oC trong 5S | Độ phủ hàn trên bề mặt thiết bị đầu cuối ≥95% |
Việc lựa chọn giải pháp điện trở hãm phù hợp là rất quan trọng để cải thiện độ ổn định, an toàn và hiệu quả bảo trì của hệ thống. So với các điện trở vỏ nhôm riêng lẻ, điện trở hình ống hoặc các phần tử điện trở độc lập, DUFEW cung cấp thiết kế tích hợp hơn với khả năng bảo vệ, quản lý nhiệt được cải thiện và lắp đặt dễ dàng hơn cho các ứng dụng điện công nghiệp.
| Thứ nguyên so sánh | Hộp điện trở dạng sóng | Vỏ nhôm đơn truyền thống / Hình ống / Điện trở độc lập |
|---|---|---|
| Khả năng xử lý điện năng | Nhiều thành phần điện trở dạng sóng có thể được kết hợp thông qua các mạch nối tiếp và song song, cho phép một vỏ duy nhất đạt được công suất điện lên tới 30KW đồng thời cung cấp khả năng bảo vệ và quản lý kết nối thống nhất. | Các điện trở riêng lẻ thường có công suất giới hạn. Nhiều thiết bị yêu cầu các cấu trúc kết hợp, nối dây và bảo vệ bổ sung, làm tăng độ phức tạp của việc lắp đặt. |
| Hiệu suất tần số cao | Cấu trúc dải hợp kim dạng sóng mang lại đặc tính điện cảm thấp, giúp giảm xung điện áp, nhiễu điện từ và mất ổn định trong quá trình phanh tần số cao. | Cấu trúc điện trở truyền thống có thể tạo ra độ tự cảm ký sinh cao hơn, điều này có thể ảnh hưởng đến hiệu suất trong các ứng dụng có điều kiện chuyển mạch nhanh hoặc hãm xung. |
| Bảo vệ và An toàn | Vỏ kim loại tích hợp bảo vệ các bộ phận làm nóng bên trong khỏi bụi, hơi ẩm và tiếp xúc ngẫu nhiên. Cấp độ bảo vệ có thể được tùy chỉnh theo yêu cầu ứng dụng. | Các phần tử điện trở hở có khả năng bảo vệ môi trường hạn chế và có thể yêu cầu các vỏ bọc an toàn hoặc bộ phận bảo vệ bổ sung. |
| Quản lý nhiệt | Cấu trúc luồng không khí bên trong và cách bố trí điện trở được tối ưu hóa giúp cải thiện sự phân bổ nhiệt và giảm tích tụ nhiệt độ cục bộ trong quá trình hoạt động liên tục. | Nhiều điện trở độc lập được lắp đặt cùng nhau có thể thiếu tổ chức luồng không khí hiệu quả, làm tăng nguy cơ gia nhiệt không đều và lão hóa nhanh. |
| Bảo trì thuận tiện | Cấu trúc bên trong mô-đun cho phép kiểm tra và thay thế dễ dàng hơn. Thiết bị đầu cuối tích hợp và các bộ phận bảo vệ nhiệt độ giúp đơn giản hóa quy trình bảo trì. | Việc lắp đặt điện trở riêng biệt thường yêu cầu quá trình thay thế linh kiện và nối dây phức tạp hơn mà không có sự giám sát và bảo vệ tập trung. |
Trả lời: Giải pháp này phù hợp khi ứng dụng yêu cầu công suất điện cao hơn, bảo vệ vỏ tích hợp hoặc bảo trì thuận tiện hơn mức mà một điện trở đơn có thể cung cấp. Nó thường được áp dụng trong các hệ thống truyền động tần số thay đổi, cần cẩu, thang máy, máy cán và các thiết bị công nghiệp khác có yêu cầu phanh thường xuyên.
A: Công tắc bảo vệ nhiệt độ tích hợp theo dõi nhiệt độ hoạt động liên tục. Khi nhiệt độ vượt quá giới hạn an toàn đã đặt trước, thiết bị bảo vệ sẽ ngắt mạch điện để giảm nguy cơ quá nhiệt và bảo vệ hệ thống điện trở.
Đ: Vâng. Đối với các ứng dụng liên quan đến công suất đầu ra cao, chu kỳ phanh thường xuyên hoặc điều kiện thông gió hạn chế, có thể lắp đặt hệ thống quạt làm mát tùy chọn để cải thiện khả năng tản nhiệt và duy trì hoạt động ổn định.
Đ: Vâng. Các phần tử điện trở bên trong có thể được cấu hình thành nhiều nhóm độc lập theo yêu cầu ứng dụng. Điều này cho phép điều chỉnh tải linh hoạt, cách ly lỗi dễ dàng hơn và cải thiện độ tin cậy của hệ thống.
Trả lời: Cấu hình tiêu chuẩn hỗ trợ xếp hạng công suất từ 1KW đến 30KW. Đối với các ứng dụng yêu cầu mức công suất khác nhau, DUFEW có thể phát triển các giải pháp tùy chỉnh dựa trên điều kiện vận hành và thông số kỹ thuật.
Trả lời: Giá trị điện trở có thể được tùy chỉnh theo yêu cầu của hệ thống. Các tùy chọn tiêu chuẩn bao gồm các phạm vi điện trở và dung sai khác nhau là ±3%, ±5% và ±10%, tùy thuộc vào ứng dụng điện.
Trả lời: Nó được sử dụng rộng rãi trong các ứng dụng điều khiển năng lượng và truyền động công nghiệp, bao gồm các bộ truyền động tần số thay đổi, cần cẩu, máy móc cảng, thang máy, máy cán, thiết bị tự động hóa và hệ thống kiểm tra điện. Nó đặc biệt thích hợp cho các ứng dụng yêu cầu phanh nhiều lần, tiêu tán năng lượng và hiệu suất nhiệt ổn định.
Đ: Vâng. DUFEW hỗ trợ các thiết kế tùy chỉnh theo yêu cầu của khách hàng, bao gồm định mức công suất, giá trị điện trở, cấu trúc vỏ, mức bảo vệ, phương pháp làm mát và cấu hình mạch bên trong. Khách hàng có thể cung cấp chi tiết ứng dụng hoặc bản vẽ kỹ thuật và các kỹ sư của DUFEW sẽ phát triển giải pháp phù hợp dựa trên điều kiện vận hành thực tế.
