Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

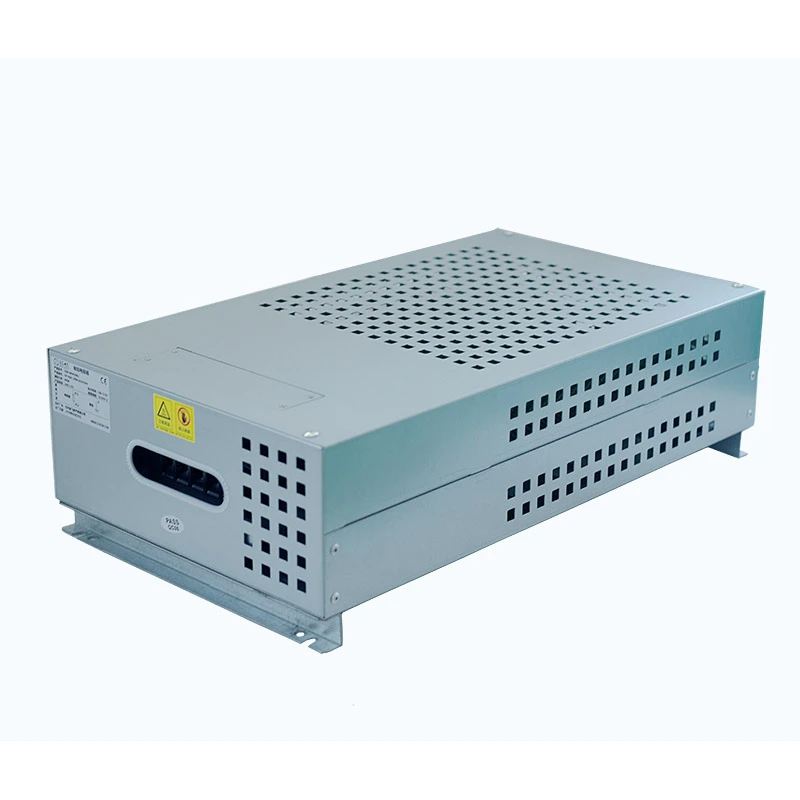

Hộp điện trở phanh biến tần là bộ phận phanh chuyên dụng được sử dụng trong các hệ thống động cơ điều khiển bằng biến tần. Khi động cơ giảm tốc với tải quán tính lớn, năng lượng tái tạo sẽ được đưa trở lại liên kết DC biến tần, khiến điện áp bus tăng lên. Sản phẩm này tiêu tán năng lượng dư thừa thông qua các phần tử điện trở để duy trì hoạt động ổn định của biến tần.
Cấu trúc bên trong bao gồm nhiều phần tử điện trở dạng sóng được sắp xếp theo mức điện trở và công suất yêu cầu. Cụm điện trở được lắp đặt bên trong vỏ thép mạ nhôm-kẽm bảo vệ có tích hợp các khối đầu cuối và công tắc bảo vệ nhiệt độ.
Thiết kế vỏ bọc hỗ trợ lắp đặt bên ngoài bên cạnh tủ biến tần, giúp tiết kiệm không gian bên trong tủ mà vẫn đảm bảo khả năng tản nhiệt hiệu quả và an toàn về điện.
Cấu hình điện trở và công suất được thiết kế theo yêu cầu phanh biến tần thông thường. Điều này giúp đơn giản hóa việc lựa chọn và giúp giảm tính toán thủ công trong quá trình tích hợp hệ thống.
Vỏ sử dụng thiết kế thông gió bên để dẫn khí nóng ra khỏi tủ biến tần, giảm sự tích tụ nhiệt thứ cấp xung quanh các bộ phận truyền động.
Bố trí bên trong cung cấp đủ khoảng cách cách điện giữa các phần tử điện trở và vỏ, hỗ trợ hoạt động ổn định dưới điện áp bus DC lên đến 1200V.
Đế gắn chuyên dụng cho phép lắp đặt ở bên cạnh hoặc dưới cùng của tủ biến tần mà không chiếm không gian tủ điện có giá trị bên trong.
- Được thiết kế đặc biệt cho hệ thống phanh tái tạo VFD
- Chuyển đổi năng lượng phanh dư thừa thành nhiệt để ngăn chặn cảnh báo quá áp bus DC
- Tổ hợp điện trở sóng hỗ trợ công suất định mức lên tới 30kW
- Công tắc nhiệt độ tích hợp giúp cải thiện độ an toàn khi vận hành
- Vỏ bọc nhôm-kẽm giúp chống ăn mòn và bảo vệ cơ học
- Thích hợp cho các điều kiện tăng, giảm tốc và dừng khẩn cấp thường xuyên
Tủ điện trở dạng sóng Dufew được thiết kế cho các hệ thống truyền động công nghiệp yêu cầu tiêu tán năng lượng đáng tin cậy trong quá trình phanh, giảm tốc và điều khiển tải động. Cấu hình linh hoạt của nó làm cho nó phù hợp với nhiều ứng dụng nặng khác nhau, bao gồm:
Tủ điện trở giúp quản lý năng lượng tái tạo được tạo ra trong quá trình nâng hạ thường xuyên, cải thiện độ ổn định của hệ thống trong thang máy, cần trục tháp, tời, tời và sàn nâng.
Đối với các thiết bị có chu kỳ tăng tốc và giảm tốc thường xuyên, chẳng hạn như băng tải, máy thu hồi xe xếp và hệ thống vận chuyển hạng nặng, giải pháp này mang lại hiệu quả phanh ổn định và hỗ trợ hoạt động công nghiệp liên tục.
Tủ phù hợp với các máy móc công nghiệp yêu cầu điều khiển động cơ chính xác và hấp thụ năng lượng, bao gồm máy cán, máy ly tâm, máy ép phun, máy kéo dây và máy dệt.
Nó cũng có thể được tích hợp vào thiết bị kiểm tra hiệu suất biến tần và hệ thống kiểm tra truyền động servo để cung cấp tải điện trở được kiểm soát nhằm đánh giá hiệu suất điện và độ tin cậy của hệ thống.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 1kW-30kW |
| Điện áp làm việc | 1200V |
| Phạm vi kháng cự | 0,01Ω-1kΩ |
| Dung sai kháng chiến | ±3% / ±5% / ±10% |
| Lớp bảo vệ | IP20 / IP23 |
| Hệ số nhiệt độ | 300 trang/phút/oC |
| Lớp chống cháy | UL94V-2 |
| Tiêu chuẩn | GB-5792 |
Ví dụ: CRB 10KW 13.6R J
| Mã số | Sự miêu tả |
|---|---|
| CRB | Hộp điện trở phanh |
| 10KW | Công suất định mức |
| 13,6R | Điện trở định mức |
| J | Dung sai kháng cự (K=10%, J=5%, H=3%) |
| Mục hiệu suất | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Độ bền điện môi | 2500VAC/50Hz/60S | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | 10 lần công suất định mức 5S | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Xả 10S / đạp xe trong khoảng thời gian 90S | > 9000 giờ |
| Kiểm tra nhiệt độ ẩm | 40oC±2oC / 90%-95%RH / 100h | △R<±(1%R+0,05Ω) |
| Đi xe đạp nhiệt độ | -55oC, 55oC, đạp xe 155oC | △R<±(2%R+0,05Ω) |
| Khả năng chịu nhiệt | 350oC/2h | Không bị đổi màu hoặc hư hỏng |
| Hệ số nhiệt độ | Điều kiện tải định mức | <300 trang/phút/oC |
| Kiểm tra ngọn lửa | 10 lần công suất định mức 5 phút | Sưởi ấm màu đỏ không có ngọn lửa |
| Mục hiệu suất | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Sức mạnh đầu cuối | 45N/30S | Không có sự lỏng lẻo hoặc hư hỏng |
| Chống rung | 5-200Hz, 1g, 98m/S² | Không có thiệt hại về cấu trúc |
| Khả năng chịu nhiệt hàn | 350±5oC / 3S | △R<±(1%R+0,05Ω) |
| Khả năng hàn | 235±5oC / 5S | Độ phủ mối hàn >95% |
Trong quá trình giảm tốc nhanh hoặc phanh khẩn cấp, sản phẩm này cung cấp đường dẫn tiêu tán năng lượng hiệu quả để giúp duy trì sự ổn định của bus DC biến tần.
Cấu trúc điện trở được thiết kế cho các điều kiện hấp thụ năng lượng lặp đi lặp lại thường thấy trong thiết bị nâng, băng tải và hệ thống tự động hóa công nghiệp.
Cấu trúc gắn bên ngoài làm giảm yêu cầu về không gian tủ và đơn giản hóa việc lắp đặt hệ thống.
| Mục so sánh | Hộp điện trở hãm biến tần | Hộp điện trở tải chung |
|---|---|---|
| Mục đích chính | Được thiết kế để hãm biến tần và điều khiển điện áp bus DC | Ứng dụng tải điện trở chung |
| Lựa chọn tham số | Phù hợp với yêu cầu đơn vị phanh biến tần | Yêu cầu tính toán điện trở bổ sung |
| Thiết kế làm mát | Ống xả bên ngăn không khí nóng đi vào tủ biến tần | Luồng khí tiêu chuẩn có thể ảnh hưởng đến thiết bị xung quanh |
| Cài đặt | Hỗ trợ gắn bên ngoài tủ biến tần | Thường yêu cầu không gian lắp đặt riêng |
| Điều kiện làm việc | Tối ưu hóa cho phanh tái tạo không liên tục | Chủ yếu được sử dụng để tải chung hoặc thử nghiệm |
Dufew Electric áp dụng quy trình sản xuất tiêu chuẩn từ lắp ráp điện trở và chế tạo vỏ bọc đến kiểm tra hiệu suất điện.
Kiểm soát chất lượng bao gồm:
- Kiểm tra nguyên liệu đầu vào
- Xác minh giá trị điện trở
- Thử nghiệm cách điện
- Thử nghiệm bảo vệ nhiệt
- Kiểm tra sản phẩm cuối cùng
Mỗi hộp điện trở được đóng gói chuyên nghiệp theo kích thước sản phẩm và yêu cầu vận chuyển.
Quy trình đóng gói bao gồm:
- Sửa chữa bảo vệ sản phẩm
- Bao bì chống ẩm
- Chuẩn bị hàng xuất khẩu
- Quản lý đơn hàng theo lô
Việc lựa chọn Hộp điện trở hãm biến tần phù hợp đòi hỏi phải đánh giá toàn diện các thông số biến tần, đặc tính động cơ, điều kiện phanh và môi trường lắp đặt. Cấu hình chính xác giúp tiêu tán năng lượng tái tạo một cách hiệu quả, ngăn ngừa quá áp bus DC và cải thiện độ tin cậy lâu dài của hệ thống VFD.
Nên chọn công suất định mức của hộp điện trở theo công suất biến tần và điều kiện vận hành động cơ. Các ứng dụng có công suất động cơ cao hơn, quán tính tải lớn hơn hoặc chu kỳ phanh thường xuyên thường yêu cầu khả năng hấp thụ năng lượng mạnh hơn.
Các yếu tố lựa chọn chính bao gồm công suất định mức của biến tần, công suất động cơ, quán tính tải, mô men phanh yêu cầu và tần số phanh.
Điện áp làm việc của điện trở phải phù hợp với điện áp bus DC của biến tần để đảm bảo hoạt động an toàn và ổn định. Các hệ thống truyền động khác nhau có thể yêu cầu cấu hình điện áp khác nhau, chẳng hạn như hệ thống biến tần loại 400V, truyền động công nghiệp 690V hoặc các ứng dụng DC điện áp cao lên đến 1200V.
Giải pháp điện trở hãm Dufew được thiết kế để hỗ trợ hoạt động ổn định trong các điều kiện điện áp bus DC khác nhau tùy theo yêu cầu ứng dụng.
Giá trị điện trở ảnh hưởng trực tiếp đến hiệu quả phanh. Giá trị điện trở thấp hơn có thể tạo ra lực hãm mạnh hơn nhưng dẫn đến dòng điện chạy qua cao hơn, trong khi giá trị điện trở cao hơn làm giảm ứng suất dòng điện nhưng có thể làm tăng thời gian hãm.
Cấu hình điện trở phù hợp phải được xác định theo thông số kỹ thuật của bộ hãm biến tần, dòng hãm cho phép, thời gian dừng cần thiết và đặc tính quán tính tải.
Các ứng dụng công nghiệp khác nhau tạo ra mức năng lượng tái tạo khác nhau, do đó hộp điện trở phải được chọn theo chu kỳ phanh thực tế và điều kiện vận hành.
| Ứng dụng | Điều kiện hoạt động | Tiêu điểm lựa chọn |
|---|---|---|
| Thang máy | Chu kỳ tăng tốc và dừng thường xuyên | Độ tin cậy cao và khả năng phanh lặp lại |
| Cần cẩu & Palăng | Hoạt động nâng và hạ vật nặng | Khả năng quá tải cao và hiệu suất ổn định |
| Hệ thống băng tải | Hoạt động liên tục lâu dài | Quản lý nhiệt ổn định |
| Máy ly tâm | Yêu cầu giảm tốc nhanh | Khả năng hấp thụ năng lượng nhanh |
| Máy móc công nghiệp | Điều kiện phanh liên tục | Lựa chọn công suất và điện trở thích hợp |
Môi trường lắp đặt ảnh hưởng đến cấu trúc tủ, thiết kế thông gió và hiệu suất nhiệt. Trước khi lựa chọn, khách hàng nên xem xét không gian lắp đặt sẵn có, phương pháp lắp đặt, nhiệt độ môi trường và điều kiện luồng không khí.
Hộp điện trở hãm Dufew áp dụng cấu trúc lắp đặt thực tế và thiết kế thông gió tối ưu, cho phép tích hợp với tủ biến tần trong khi vẫn duy trì khả năng tản nhiệt hiệu quả.
Hộp điện trở tiêu chuẩn có thể không phải lúc nào cũng đáp ứng được các yêu cầu công nghiệp cụ thể. Dufew cung cấp các cấu hình tùy chỉnh dựa trên giá trị điện trở, công suất định mức, điện áp làm việc, kích thước vỏ, cách bố trí thiết bị đầu cuối và các yêu cầu bảo vệ.
Với khả năng sản xuất chuyên nghiệp, Dufew Electric hỗ trợ OEM và các giải pháp điện trở hãm tùy chỉnh cho các hệ thống biến tần và ứng dụng công nghiệp khác nhau.
Hộp điện trở hãm Dufew có thể được kết hợp với các hệ thống biến tần khác nhau từ các nhà sản xuất khác nhau. Khách hàng có thể cung cấp thông tin về kiểu biến tần và Dufew sẽ đề xuất cấu hình điện trở và nguồn điện phù hợp.
Để tùy chỉnh, khách hàng nên cung cấp model biến tần, công suất động cơ, điện áp làm việc, giá trị điện trở, chu kỳ phanh và các yêu cầu lắp đặt. Dufew có thể thiết kế giải pháp hộp điện trở phù hợp theo các thông số này.
Đúng. Dufew cung cấp các hộp điện trở hãm tùy chỉnh với các giá trị điện trở có thể điều chỉnh, định mức công suất, thiết kế vỏ, cấu hình đầu cuối và các tùy chọn bảo vệ để đáp ứng các ứng dụng công nghiệp khác nhau.
Tuổi thọ sử dụng chủ yếu bị ảnh hưởng bởi tần suất phanh, điều kiện quá tải, nhiệt độ vận hành, hiệu suất làm mát và môi trường lắp đặt. Lựa chọn và quản lý nhiệt thích hợp có thể cải thiện độ tin cậy lâu dài.
Đúng. Hộp điện trở hãm Dufew được thiết kế cho các ứng dụng yêu cầu tăng và giảm tốc nhiều lần, chẳng hạn như thang máy, cần cẩu, băng tải và thiết bị tự động hóa công nghiệp. Đánh giá công suất nên được lựa chọn theo chu kỳ phanh.
Nên kiểm tra thường xuyên để kiểm tra các điều kiện thông gió, kết nối đầu cuối, tích tụ bụi và các dấu hiệu quá nhiệt. Bảo trì đúng cách giúp đảm bảo hiệu suất ổn định và tuổi thọ dài hơn.
Hộp điện trở hãm Dufew có vỏ bảo vệ và cấu trúc đáng tin cậy cho các ứng dụng công nghiệp. Các giải pháp bảo vệ tùy chỉnh có sẵn cho môi trường có độ ẩm cao, bụi hoặc điều kiện hoạt động đặc biệt.
Dufew chuyên thiết kế và sản xuất điện trở công nghiệp, cung cấp các giải pháp điện trở hãm tùy chỉnh, kiểm tra chất lượng nghiêm ngặt và hỗ trợ đáng tin cậy cho các nhà sản xuất biến tần, nhà chế tạo thiết bị và các công ty tự động hóa.
Bạn cần giải pháp điện trở hãm cho thang máy, cầu trục, truyền động công nghiệp hay thiết bị tự động hóa?
Cung cấp mô hình biến tần, công suất động cơ, điện áp bus DC và các yêu cầu phanh. Dufew sẽ đề xuất hộp điện trở hãm VFD phù hợp và cung cấp hỗ trợ kỹ thuật cho dự án của bạn.
Yêu cầu báo giá ngay hôm nay để biết các giá trị điện trở, định mức công suất và thiết kế vỏ tùy chỉnh.
