Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

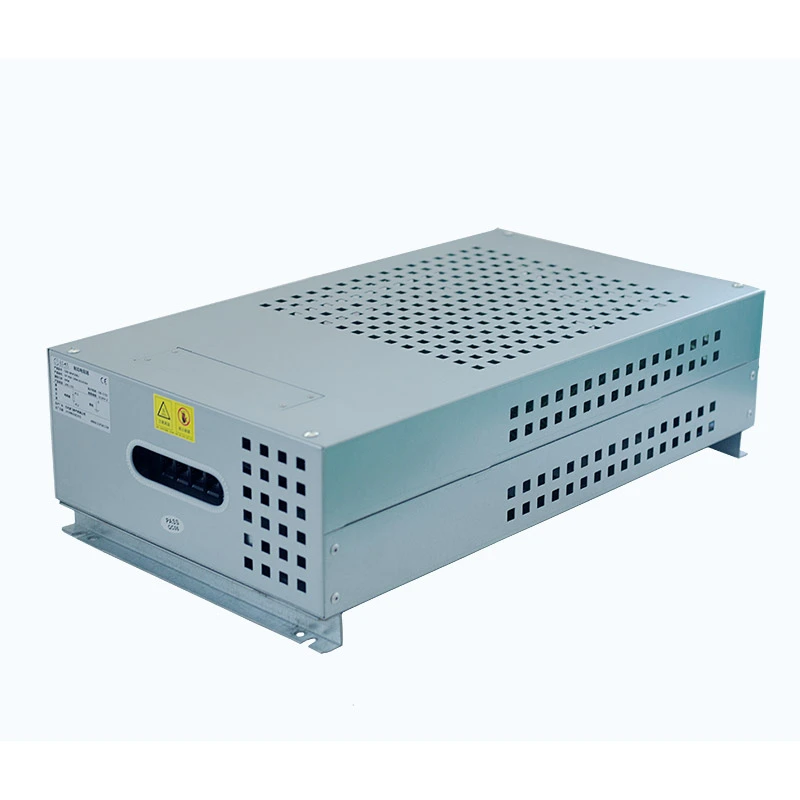

Hộp điện trở công suất cao Dufew kết hợp nhiều phần tử điện trở dạng sóng trong vỏ kim loại nhỏ gọn để đáp ứng yêu cầu tiêu tán năng lượng công suất cao.
Các đơn vị điện trở có thể được kết nối nối tiếp hoặc song song tùy theo các yêu cầu về công suất và điện trở khác nhau. Vỏ được làm bằng thép tấm tráng nhôm kẽm có tích hợp các đầu cuối và thiết bị bảo vệ nhiệt độ giúp lắp đặt an toàn và thuận tiện.
Với thông số kỹ thuật có thể tùy chỉnh và nhiều cấu hình làm mát, sản phẩm này phù hợp với hệ thống phanh biến tần, thiết bị kiểm tra công nghiệp, ứng dụng lưu trữ năng lượng và hệ thống truyền động quy mô lớn.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 1kW-30kW |
| Điện áp làm việc | 1200V |
| Phạm vi kháng cự | 0,01Ω-1kΩ |
| Dung sai kháng chiến | ±3% / ±5% / ±10% |
| Lớp bảo vệ | IP20 / IP23 |
| Hệ số nhiệt độ | 300 trang/phút/oC |
| Lớp chống cháy | UL94V-2 |
| Tiêu chuẩn | GB-5792 |
Ví dụ: CRB 10KW 13.6R J
| Mã số | Sự miêu tả |
|---|---|
| CRB | Hộp điện trở công suất cao |
| 10KW | Công suất định mức |
| 13,6R | Điện trở định mức |
| J | Dung sai kháng cự (K=10%, J=5%, H=3%) |
Việc chọn Hộp điện trở công suất cao phù hợp tùy thuộc vào yêu cầu về điện, điều kiện vận hành và môi trường lắp đặt. Các yếu tố lựa chọn chính bao gồm:
Chọn công suất nguồn phù hợp theo yêu cầu tiêu thụ năng lượng, điều kiện tải và chu kỳ vận hành.
Giá trị điện trở phải phù hợp với điện áp hệ thống, yêu cầu hiện tại và điều kiện ứng dụng để đảm bảo tiêu tán năng lượng ổn định.
Xem xét thời gian hoạt động, không gian lắp đặt và điều kiện tản nhiệt để chọn cấu hình làm mát phù hợp.
Các ứng dụng khác nhau có thể yêu cầu cấu trúc vỏ bọc, mức độ bảo vệ và thiết kế cơ khí khác nhau.
Xem xét các phương pháp kết nối, yêu cầu lắp đặt, chức năng bảo vệ và điều kiện tích hợp hệ thống để đảm bảo hộp điện trở phù hợp với hệ thống thiết bị hoàn chỉnh.
Được thiết kế cho các ứng dụng công nghiệp công suất cao, hệ thống điện trở có thể được cấu hình để đáp ứng các yêu cầu vận hành khác nhau, bao gồm phanh biến tần, thử nghiệm xả bộ lưu trữ năng lượng, thử nghiệm lão hóa thiết bị công nghiệp và các ứng dụng tải điện mô phỏng.
Các mạch điện trở bên trong có thể được chia thành nhiều nhánh nguồn độc lập, cho phép hệ thống thích ứng với các điều kiện vận hành khác nhau như vận hành tải thấp, vận hành công suất định mức và kiểm tra quá tải trong thời gian ngắn.
Cấu hình linh hoạt này cải thiện khả năng thích ứng của thiết bị, đơn giản hóa quy trình thử nghiệm và giảm nhu cầu về nhiều giải pháp điện trở cho các ứng dụng khác nhau.
Cấu trúc vỏ bọc hỗ trợ các phần tử điện trở khác nhau tùy theo yêu cầu ứng dụng cụ thể, bao gồm điện trở dạng sóng, điện trở vỏ nhôm và phần tử điện trở hình ống.
Có thể chọn các cấu hình khác nhau cho các khu vực sản xuất sạch, môi trường bụi bặm, khu công nghiệp nhiều dầu và các điều kiện làm việc đòi hỏi khắt khe khác để đạt được hiệu suất đáng tin cậy.
Vỏ bên trong áp dụng thiết kế buồng làm mát độc lập, cung cấp các kênh luồng khí chuyên dụng cho các nhóm điện trở khác nhau. Cấu trúc này giúp giảm sự tích tụ nhiệt giữa các mạch và cải thiện độ ổn định nhiệt tổng thể trong quá trình vận hành.
Nhiều quạt hướng trục cung cấp luồng không khí định hướng qua các bộ phận làm nóng, nâng cao hiệu quả tản nhiệt trong quá trình hoạt động ở công suất cao liên tục.
Thiết kế thông gió được tối ưu hóa giúp duy trì hiệu suất nhiệt độ ổn định cho các ứng dụng trong thời gian dài, bao gồm cả điều kiện thử nghiệm tải nặng 24 giờ.
Mỗi nhánh điện đều được trang bị các công tắc giám sát và bảo vệ nhiệt độ độc lập, cho phép phát hiện và kiểm soát các tình trạng bất thường một cách nhanh chóng trong quá trình vận hành.
Thiết kế này cung cấp:
- Cách ly lỗi riêng lẻ
- Giảm tác động lên các mạch khác
- Cải thiện tính khả dụng của hệ thống
Khi một nhánh gặp điều kiện nhiệt độ bất thường, mạch bị ảnh hưởng có thể bị ngắt kết nối trong khi các mạch khác vẫn tiếp tục hoạt động bình thường.
Vỏ và các bộ phận bên trong tuân thủ yêu cầu về khả năng chống cháy UL94V-2, giúp cải thiện hiệu suất an toàn trong quá trình vận hành quá tải và sử dụng công nghiệp lâu dài.
Mạch chính sử dụng các thanh cái bằng đồng tích hợp dày hơn để đảm bảo truyền tải dòng điện đáng tin cậy trong điều kiện vận hành công suất cao.
Cấu trúc gia cố giúp đạt được:
- Giảm tổn thất điện áp
- Giảm nhiệt dây dẫn
- Cải thiện khả năng mang dòng điện dài hạn
So với các thiết bị đầu cuối mỏng hoặc dải đồng thông thường, thiết kế thanh cái này mang lại sự ổn định tốt hơn cho các ứng dụng dòng điện cao liên tục.
Hệ thống thanh cái đồng cung cấp nhiều vị trí kết nối, cho phép tích hợp dễ dàng hơn với các thiết bị được thử nghiệm khác nhau, hệ thống song song và bố trí điện tùy chỉnh.
Hộp điện trở công suất cao được sử dụng rộng rãi trong các ứng dụng công nghiệp đòi hỏi khả năng hấp thụ năng lượng đáng tin cậy, mô phỏng tải, điều khiển dòng điện và các giải pháp điện trở công suất cao. Các lĩnh vực ứng dụng điển hình bao gồm:
Trong các lĩnh vực công nghiệp nặng, hệ thống điện trở thường được ứng dụng cho các thiết bị sản xuất luyện kim, hệ thống truyền tải lớn và máy móc hạng nặng cần hoạt động ổn định trong điều kiện công suất cao.
Đối với các ứng dụng kiểm tra điện và lưu trữ năng lượng, nó có thể được tích hợp vào các nền tảng kiểm tra lưu trữ năng lượng, hệ thống kiểm tra xả pin và thiết bị kiểm tra điện công suất cao để cung cấp các điều kiện tải được kiểm soát và xác minh hiệu suất đáng tin cậy.
Hệ thống này phù hợp cho cần cẩu cảng, máy nâng hạng nặng và hệ thống nâng hạ yêu cầu tiêu tán năng lượng hiệu quả và hiệu suất phanh ổn định trong quá trình hoạt động thường xuyên.
Trong các ứng dụng truyền động và tự động hóa công nghiệp, nó có thể được sử dụng với các hệ thống truyền động biến tần lớn, ứng dụng phanh động cơ và thiết bị tự động hóa để hỗ trợ điều khiển nguồn và bảo vệ hệ thống một cách đáng tin cậy.
| Mục hiệu suất | Điều kiện kiểm tra | Yêu cầu |
|---|---|---|
| Độ bền điện môi | 2500VAC/50Hz/60S | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | 10 lần công suất định mức 5S | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Hoạt động theo chu kỳ (xả 10S, khoảng thời gian 90S) | > 9000 giờ |
| Kiểm tra nhiệt độ ẩm | 40oC±2oC / 90%-95%RH / 100h | △R<±(1%R+0,05Ω) |
| Đi xe đạp nhiệt độ | -55oC, 55oC, 155oC / mỗi lần 15 phút, 5 chu kỳ | △R<±(2%R+0,05Ω) |
| Khả năng chịu nhiệt | 350oC/2h | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ | Tải định mức so với điện trở tĩnh | <300 trang/phút/oC |
| Chống cháy | 10 lần công suất định mức trong 5 phút | Sưởi ấm màu đỏ không có ngọn lửa |
| Mục hiệu suất | Điều kiện kiểm tra | Yêu cầu |
|---|---|---|
| Sức mạnh đầu cuối | 45N/30S | Không có sự lỏng lẻo hoặc thiệt hại rõ ràng |
| Chống rung | 5-200Hz, 1g, 98m/S² | Không có thiệt hại về cấu trúc |
| Khả năng chịu nhiệt hàn | Thiết bị đầu cuối được ngâm ở 350 ± 5oC trong 3S | △R<±(1%R+0,05Ω) |
| Vẻ bề ngoài | Kiểm tra trực quan | Không có thiệt hại, đánh dấu rõ ràng |
| Khả năng hàn | Thiết bị đầu cuối được ngâm ở 235 ± 5oC trong 5S | Độ phủ mối hàn >95% |
| Mục so sánh | Hộp điện trở công suất cao | Hộp điện trở phanh / tải thông thường |
|---|---|---|
| Phạm vi ứng dụng | Hỗ trợ phanh, kiểm tra xả, kiểm tra lão hóa và tải mô phỏng | Thường được thiết kế cho các kịch bản ứng dụng đơn lẻ |
| Hệ thống làm mát | Buồng làm mát độc lập với các kênh luồng khí chuyên dụng | Cấu trúc luồng không khí chung có khả năng tích tụ nhiệt |
| Thiết kế bảo vệ | Bảo vệ nhiệt độ riêng cho từng nhánh điện | Thường sử dụng bảo vệ nhiệt độ tổng thể |
| Cấu trúc mang hiện tại | Thanh cái bằng đồng được gia cố để vận hành dòng điện cao | Thiết bị đầu cuối tiêu chuẩn với khả năng hiện tại hạn chế |
| Kết cấu cơ khí | Vỏ bọc gia cố thích hợp cho môi trường nặng | Cấu trúc kim loại tấm tiêu chuẩn cho các ứng dụng nhẹ hơn |
Dufew Electric chuyên thiết kế và sản xuất các sản phẩm điện trở công nghiệp, bao gồm Hộp điện trở công suất cao, điện trở hãm và cụm điện trở tùy chỉnh cho hệ thống truyền động công nghiệp, thiết bị kiểm tra và ứng dụng năng lượng.
Quy trình sản xuất của chúng tôi bao gồm chu trình sản xuất hoàn chỉnh, bao gồm lắp ráp phần tử điện trở, cấu hình điện, chế tạo vỏ, tích hợp thành phần, kiểm tra hiệu suất và kiểm tra lần cuối.
Với sự hỗ trợ kỹ thuật chuyên nghiệp và quy trình sản xuất được tiêu chuẩn hóa, Dufew có thể cung cấp các giải pháp điện trở đáng tin cậy với:
- Cấu hình công suất và điện trở tùy chỉnh
- Thiết kế vỏ và làm mát linh hoạt
- Kiểm tra hiệu suất điện hoàn chỉnh
- Khả năng sản xuất hàng loạt ổn định
- Hỗ trợ các dự án OEM và nhà sản xuất thiết bị công nghiệp
Mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất điện ổn định, độ tin cậy cơ học và an toàn vận hành lâu dài trong môi trường công nghiệp đòi hỏi khắt khe.
Các ứng dụng công nghiệp khác nhau yêu cầu mức công suất, giá trị điện trở và điều kiện lắp đặt khác nhau. Dufew cung cấp các giải pháp Hộp điện trở công suất cao tùy chỉnh dựa trên các yêu cầu cụ thể của dự án.
Các tùy chọn tùy chỉnh bao gồm:
- Giá trị công suất và điện trở định mức
- Điện áp làm việc và công suất hiện tại
- Cấu hình làm mát
- Kích thước bao vây và kết cấu lắp đặt
- Bố trí thiết bị đầu cuối
- Yêu cầu bảo vệ
Với khả năng thiết kế và sản xuất điện trở chuyên nghiệp, Dufew giúp khách hàng phát triển các giải pháp đáng tin cậy để thử nghiệm công nghiệp, phóng điện, hệ thống phanh và các ứng dụng thiết bị hạng nặng.
Dufew thực hiện kiểm tra chất lượng toàn diện để xác minh độ an toàn điện, độ bền cơ học và độ tin cậy vận hành lâu dài.
Kiểm soát chất lượng bao gồm:
- Kiểm tra nguyên liệu
- Kiểm tra hiệu suất điện
- Kiểm tra bảo vệ nhiệt độ
- Kiểm tra sản phẩm cuối cùng
Dufew cung cấp giải pháp đóng gói chuyên nghiệp theo kích thước sản phẩm và yêu cầu vận chuyển.
Tính năng đóng gói:
- Cố định bên trong an toàn
- Bảo vệ chống va đập và rung
- Thích hợp cho vận tải quốc tế
- Hỗ trợ đặt hàng theo yêu cầu và số lượng lớn
Hộp điện trở công suất cao phù hợp cho các hệ thống phanh biến tần công suất cao, thử nghiệm tải công nghiệp, hệ thống xả lưu trữ năng lượng, thiết bị nâng hạ, hệ thống năng lượng gió và các ứng dụng khác yêu cầu khả năng tiêu thụ năng lượng lớn.
Công tắc bảo vệ nhiệt độ giám sát nhiệt độ bên trong và cung cấp khả năng bảo vệ quá nhiệt. Khi điều kiện nhiệt bất thường xảy ra, nó sẽ ngắt kết nối mạch liên quan để giảm rủi ro quá nhiệt và cải thiện độ tin cậy của hệ thống.
Đúng. Dufew hỗ trợ tùy chỉnh định mức công suất, giá trị điện trở, kích thước vỏ, cấp bảo vệ, cấu hình điện trở và phương thức kết nối.
Cần cân nhắc không gian thông gió, hướng luồng không khí, nhiệt độ môi trường và vị trí lắp đặt thích hợp để duy trì khả năng tản nhiệt hiệu quả trong quá trình vận hành.
Hiệu suất hoạt động liên tục bị ảnh hưởng bởi công suất định mức, thời gian tải, hiệu suất làm mát, nhiệt độ môi trường và thiết kế quản lý nhiệt. Cấu hình phù hợp giúp đảm bảo hoạt động ổn định trong điều kiện làm việc lâu dài.
Hộp điện trở công suất cao có thể được thiết kế cho các môi trường công nghiệp khác nhau. Mức độ bảo vệ, cấu trúc vỏ và lựa chọn thành phần có thể được tùy chỉnh theo các điều kiện như bụi, độ ẩm, thay đổi nhiệt độ hoặc lắp đặt ngoài trời.
Đúng. Nhiều hộp điện trở có thể được cấu hình cho các hệ thống yêu cầu công suất cao hơn. Cần phải cân nhắc việc kết nối điện, khoảng cách lắp đặt và tản nhiệt phù hợp để duy trì hoạt động an toàn và đáng tin cậy.
Dufew chuyên thiết kế và sản xuất điện trở công nghiệp, cung cấp các giải pháp điện trở tùy chỉnh, kiểm soát chất lượng nghiêm ngặt và thử nghiệm hiệu suất hoàn chỉnh cho các nhà sản xuất thiết bị công nghiệp, hệ thống thử nghiệm và ứng dụng năng lượng.
Bạn đang tìm giải pháp điện trở công suất cao cho thiết bị công nghiệp hoặc hệ thống thử nghiệm của mình?
Gửi cho chúng tôi chi tiết ứng dụng của bạn, bao gồm định mức công suất, giá trị điện trở, điện áp làm việc, chu kỳ làm việc, yêu cầu làm mát và điều kiện lắp đặt. Dufew sẽ cung cấp cấu hình và hỗ trợ kỹ thuật cho Hộp điện trở công suất cao phù hợp.
Yêu cầu báo giá ngay hôm nay cho các giải pháp điện trở tùy chỉnh.
