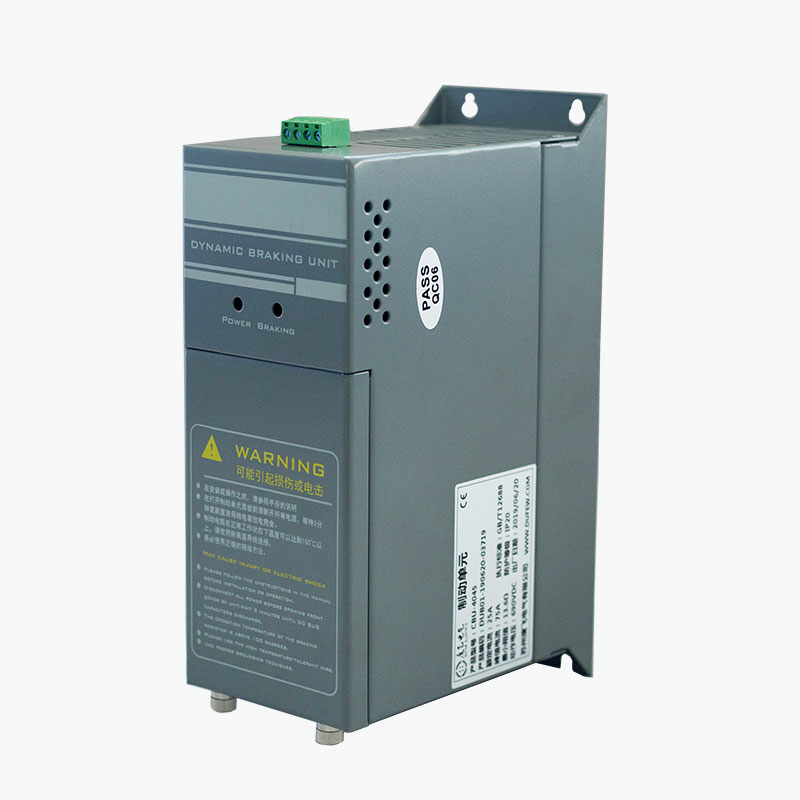

Máy cắt phanh

Bộ hãm phanh là bộ phận chuyển mạch của hệ thống phanh động. Nó không tự tiêu hao năng lượng tái tạo; thay vào đó, nó điều khiển kết nối giữa bus DC và điện trở hãm.

Trong quá trình giảm tốc động cơ, động cơ có thể hoạt động tạm thời như một máy phát điện. Năng lượng tái tạo thu được sẽ quay trở lại bus DC và làm cho điện áp bus tăng lên. Khi điện áp đạt tới ngưỡng hoạt động của máy cắt, mạch chuyển mạch IGBT sẽ dẫn điện và truyền năng lượng đến điện trở hãm.

Khi điện áp bus DC giảm xuống dưới ngưỡng giải phóng, bộ ngắt sẽ tắt.

Chu kỳ vận hành này cho phép điện trở hãm hấp thụ năng lượng tái tạo và giúp ngăn chặn điện áp DC quá mức trong quá trình giảm tốc hoặc vận hành đại tu.

Chức năng chính

- Điều khiển việc xả năng lượng tái tạo thông qua điện trở hãm

- Hạn chế tăng điện áp DC bus trong quá trình phanh động

- Cung cấp chuyển đổi nhanh chóng trong điều kiện tái tạo

- Hỗ trợ phanh ngoài cho các ổ đĩa yêu cầu khả năng phanh cao hơn

- Cung cấp bảo vệ cho máy cắt và mạch phanh

- Cho phép kết nối song song nhiều thiết bị để có yêu cầu phanh cao hơn

Hiệu suất phanh thực tế phụ thuộc vào hệ thống truyền động, quán tính của động cơ, đặc tính tải, điện trở hãm, tần số phanh và thời gian giảm tốc cần thiết.

Nguyên tắc hoạt động

Dòng CBU sử dụng mạch chuyển mạch dựa trên IGBT được kết nối với bus DC của bộ điều khiển tần số thay đổi.

Trình tự thao tác là:

Giảm tốc động cơ → Năng lượng tái tạo → Tăng điện áp bus DC → Bật Chopper → Năng lượng truyền đến điện trở hãm → Năng lượng tiêu tán dưới dạng nhiệt

Bộ ngắt liên tục giám sát điện áp bus DC thay vì dựa vào bộ điều khiển bên ngoài riêng biệt.

Khi điện áp bus vượt quá ngưỡng vận hành được định cấu hình, IGBT sẽ tiến hành và truyền năng lượng tái tạo sang điện trở. Khi điện áp trở về phạm vi thích hợp, thiết bị chuyển mạch sẽ tắt.

Phương pháp điều khiển này đặc biệt hữu ích cho các ứng dụng trong đó năng lượng tái tạo quá lớn hoặc quá thường xuyên đối với mạch hãm bên trong của bộ truyền động.

Thông số kỹ thuật

Lưu ý: Điện áp phanh cuối cùng, model và cấu hình điện phải được xác nhận theo sản phẩm và hệ thống truyền động đã chọn.

Kiểm soát và bảo vệ

Dòng CBU tích hợp các chức năng chuyển mạch và bảo vệ cần thiết cho mạch phanh động bên ngoài.

Giám sát điện áp bus DC

Mạch điều khiển liên tục theo dõi điện áp bus DC. Khi điện áp đạt đến ngưỡng hãm đã định cấu hình, mạch chuyển mạch IGBT sẽ tiến hành truyền năng lượng tái tạo sang điện trở hãm.

Chuyển đổi nhanh

Máy cắt phản ứng với những thay đổi về điện áp bus DC mà không cần hệ thống điều khiển bên ngoài. Đối với cấu hình song song, phản hồi đồng bộ hóa được chỉ định nằm trong khoảng 1ms.

Điện áp phanh có thể điều chỉnh

Các mức điện áp phanh khác nhau có sẵn cho các hệ thống truyền động 220V, 380V và 690V. Cài đặt thích hợp được xác định bởi điện áp bus DC của biến tần và model CBU đã chọn.

Bảo vệ tích hợp

Tùy thuộc vào cấu hình sản phẩm, các chức năng bảo vệ bao gồm:

- Bảo vệ quá áp bus DC

- Bảo vệ ngắn mạch mạch phanh

- Bảo vệ quá nhiệt

- Bảo vệ lỗi quạt

- Đầu ra rơle báo lỗi

Các điều kiện bảo vệ có thể vô hiệu hóa đầu ra phanh và cung cấp tín hiệu lỗi cho hệ thống điều khiển bên ngoài.

Quản lý nhiệt

Dòng CBU sử dụng làm mát không khí cưỡng bức cho các ứng dụng yêu cầu tần số hoặc công suất phanh cao hơn.

Quạt làm mát khởi động ở nhiệt độ mô-đun khoảng 45°C, trong khi điểm bảo vệ quá nhiệt được chỉ định là khoảng 85°C.

Hiệu suất nhiệt thực tế phụ thuộc vào:

- Lực phanh

- Chu kỳ hoạt động phanh

- Nhiệt độ môi trường xung quanh

- Thông gió tủ

- Giải phóng mặt bằng lắp đặt

- Tần số hoạt động

Máy băm phải được lắp đặt có đủ thông gió và khoảng trống theo yêu cầu lắp đặt sản phẩm.

Lựa chọn mô hình

Ví dụ mẫu: CBU 4 030

Mô hình nên được lựa chọn theo điện áp truyền động, khả năng hãm cần thiết, chu kỳ hoạt động hãm, điện trở hãm và đặc tính tải.

Thông số lựa chọn

Việc lựa chọn bộ hãm phanh phải dựa trên các điều kiện phục hồi thực tế của hệ thống truyền động thay vì chỉ dựa trên công suất động cơ.

Để lựa chọn kỹ thuật, mô hình truyền động, công suất động cơ, loại tải, thời gian giảm tốc, tần số hãm và thông số kỹ thuật điện trở hãm hiện có phải được cung cấp nếu có.

Ứng dụng điển hình

Máy cắt nên được lựa chọn theo năng lượng phanh thực tế và chu kỳ làm việc thay vì chỉ dựa vào công suất động cơ.

Bộ hãm phanh và điện trở hãm

Bộ hãm và điện trở hãm thực hiện các chức năng khác nhau và thường được sử dụng cùng nhau.

Bộ cắt điều khiển quá trình chuyển mạch, trong khi điện trở hấp thụ năng lượng. Do đó, giá trị điện trở, định mức công suất và chu kỳ làm việc của điện trở phải tương thích với bộ ngắt và bộ truyền động.

Hoạt động song song

Nhiều bộ CBU có thể được kết nối song song khi công suất phanh yêu cầu vượt quá khả năng của một bộ phận duy nhất. Cấu hình song song sử dụng giao diện điều khiển tương ứng để phối hợp hoạt động chuyển mạch giữa các bộ phận được kết nối và phân phối tải trọng phanh theo thiết kế hệ thống.

Khi định cấu hình nhiều thiết bị, cần xem xét các yếu tố như tổng công suất phanh, điện áp bus DC, số lượng bộ cắt, cấu hình điện trở hãm, bố trí dây điện, chu kỳ hoạt động phanh và điều kiện nhiệt. Số lượng bộ CBU và phương thức kết nối phù hợp phải được xác nhận theo mô hình đã chọn, thông số hệ thống và yêu cầu ứng dụng.

Cân nhắc cài đặt

Bộ hãm hãm được kết nối với bus DC của bộ biến tần và điện trở hãm theo sơ đồ nối dây được chỉ định.

Trước khi vận hành:

1. Xác nhận rằng cấp điện áp CBU phù hợp với hệ thống truyền động.

2. Kiểm tra cực tính của bus DC.

3. Xác nhận điện trở hãm và định mức công suất.

4. Kiểm tra xem tất cả các thiết bị đầu cuối đã được kết nối và siết chặt đúng cách chưa.

5. Cung cấp đủ thông gió xung quanh máy băm.

6. Giữ dây nguồn và dây điều khiển được tách biệt một cách thích hợp.

7. Kết nối mạch rơle báo lỗi nếu cần.

8. Hoàn tất việc kiểm tra phần điện trước khi cấp điện cho hệ thống.

Việc lắp đặt phải được thực hiện bởi nhân viên điện có trình độ phù hợp với tài liệu sản phẩm và các yêu cầu hiện hành về điện.

Sản xuất và kiểm soát chất lượng

Dufew Electric sản xuất các linh kiện điện tử công suất cho các ứng dụng điều khiển công suất và truyền động công nghiệp, bao gồm điện trở hãm, bộ hãm, cuộn kháng, bộ lọc, máy biến áp và các linh kiện điện liên quan. Quy trình sản xuất bao gồm các giai đoạn chính từ kiểm tra nguyên liệu đầu vào và lắp ráp linh kiện đến thử nghiệm điện, xác minh chức năng bảo vệ, kiểm tra lần cuối và đóng gói.

Tùy thuộc vào cấu hình sản phẩm, việc kiểm tra chất lượng có thể bao gồm kiểm tra kết nối điện, kiểm tra điện trở cách điện, kiểm tra độ bền điện môi, xác minh chức năng chuyển mạch, xác minh chức năng bảo vệ, kiểm tra quạt làm mát, kiểm tra thiết bị đầu cuối và kiểm tra kích thước. Các quy trình này được áp dụng theo thiết kế sản phẩm và yêu cầu kỹ thuật hiện hành.

Các tài liệu kỹ thuật và hồ sơ kiểm tra dành riêng cho sản phẩm có thể được cung cấp theo yêu cầu của dự án để hỗ trợ đánh giá sản phẩm, xác minh chất lượng và tích hợp hệ thống.

Chứng nhận và tiêu chuẩn

Dòng CBU được sản xuất theo các yêu cầu hiện hành của GB/T 12668. Dufew Electric cũng duy trì các chứng nhận ISO và CE liên quan trong hệ thống tuân thủ sản phẩm và chất lượng của mình.

Chứng nhận áp dụng và tài liệu kỹ thuật phải được xác nhận theo mẫu và thứ tự cụ thể.

Sản xuất điện tử điện Dufew

Dufew Electric sản xuất các linh kiện điện tử công suất cho bộ truyền động công nghiệp, điều khiển công suất và các ứng dụng chất lượng điện. Danh mục sản phẩm của công ty bao gồm các giải pháp phanh, điện trở, cuộn kháng, bộ lọc và máy biến áp, bao gồm Điện trở phanh, Bộ cắt phanh, Bộ phanh, Lò phản ứng đầu vào và đầu ra, Lò phản ứng DC, Bộ lọc EMI, Bộ lọc dv/dt, Bộ lọc sóng hình sin, Bộ lọc sóng hài, Máy biến áp và Điện trở công nghiệp.

Đối với các dự án yêu cầu nhiều bộ phận điện, Dufew Electric có thể điều phối các thông số kỹ thuật liên quan của sản phẩm tùy theo ứng dụng, định mức điện, điều kiện lắp đặt và yêu cầu hệ thống.

Tại sao chọn Dufew Electric

Lựa chọn dựa trên ứng dụng

Lựa chọn sản phẩm xem xét điện áp bus DC, công suất hãm, đặc tính tải, tần số hãm, thông số điện trở và chu kỳ hoạt động.

Sản xuất điện tử công suất

Phạm vi sản phẩm của Dufew Electric bao gồm các ứng dụng phanh, điện trở, lò phản ứng, bộ lọc và máy biến áp cho hệ thống điện công nghiệp.

Cấu hình dành riêng cho dự án

Xếp hạng điện, điện áp phanh, kích thước, bố trí làm mát và cấu hình song song có thể được đánh giá theo yêu cầu của dự án.

Sản xuất và thử nghiệm

Quá trình sản xuất bao gồm kiểm tra thành phần, kiểm soát lắp ráp, kiểm tra điện, xác minh chức năng bảo vệ và kiểm tra lần cuối.

Câu hỏi thường gặp

Câu 1: Máy cắt phanh có tác dụng gì?

Nó giám sát điện áp bus DC của bộ điều khiển tần số thay đổi và chuyển mạch hãm khi năng lượng tái tạo làm cho điện áp tăng lên. Năng lượng tái tạo sau đó được chuyển đến một điện trở hãm để tiêu tán.

Câu 2: Sự khác biệt giữa máy cắt và điện trở hãm là gì?

Máy cắt điều khiển khi bật và tắt mạch phanh. Điện trở hấp thụ năng lượng điện được truyền và chuyển nó thành nhiệt. Hai thành phần này phối hợp với nhau trong một hệ thống phanh động.

Câu 3: Khi nào cần thiết bị hãm bên ngoài?

Một bộ phận bên ngoài có thể cần thiết khi khả năng phanh tích hợp của bộ dẫn động không thể xử lý được năng lượng tái tạo cần thiết, đặc biệt với thời gian giảm tốc ngắn, tải quán tính cao, phanh thường xuyên hoặc tải đại tu.

Q4: Nó có thể được sử dụng với các nhãn hiệu ổ đĩa khác nhau không?

Có, miễn là biến tần có các đầu nối DC bus tương thích và đặc tính điện áp. Cần kiểm tra các thông số kỹ thuật điện trước khi kết nối thay vì chỉ chọn bằng công suất động cơ.

Câu 5: Nhiều thiết bị có thể hoạt động song song không?

Đúng. Có thể sử dụng nhiều bộ phận khi công suất phanh yêu cầu vượt quá định mức của một bộ phận. Số lượng khối, cách bố trí điện trở, hệ thống dây điện và cấu hình điều khiển phải được xác định từ nhiệm vụ phanh yêu cầu.

Câu 6: Nên chọn điện trở hãm như thế nào?

Giá trị điện trở và định mức công suất phải được xác định từ điện áp bus DC, công suất hãm cần thiết, năng lượng hãm, tần số hãm và chu kỳ làm việc. Điện trở cũng phải tuân theo các yêu cầu về mạch truyền động và phanh.

Q7: Thiết bị có yêu cầu chạy thử phần mềm không?

Thông thường không cần chạy thử phần mềm vì hoạt động chuyển mạch được điều khiển tự động bằng điện áp bus DC. Trước khi vận hành, cần kiểm tra hệ thống dây điện, cực tính, thông số điện trở, làm mát, kết nối bảo vệ và cách điện.

Q8: Thông tin cần thiết để lựa chọn là gì?

Cung cấp kiểu truyền động, điện áp hệ thống, công suất động cơ, loại tải, thời gian giảm tốc, tần số hãm, đặc tính tải, thông số kỹ thuật điện trở hãm và điều kiện lắp đặt. Những thông số này có thể được sử dụng để xác định cấu hình điện thích hợp.

Lựa chọn sản phẩm & Hỗ trợ kỹ thuật

Máy cắt phanh dòng CBU chạy điện Dufew được sử dụng trong các hệ thống truyền động tần số thay đổi để kiểm soát năng lượng tái tạo trong quá trình giảm tốc, hạ thấp và các điều kiện đại tu khác.

Việc lựa chọn nên xem xét điện áp DC bus, công suất hãm, đặc tính điện trở hãm, chu kỳ làm việc, điều kiện tải và yêu cầu lắp đặt. Dufew Electric cũng cung cấp điện trở hãm và các linh kiện điện tử công suất liên quan cho hệ thống truyền động công nghiệp.

Để lựa chọn sản phẩm, khách hàng có thể cung cấp điện áp truyền động, công suất động cơ, loại tải, thời gian giảm tốc, tần số hãm và thông số điện trở hãm.
