Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

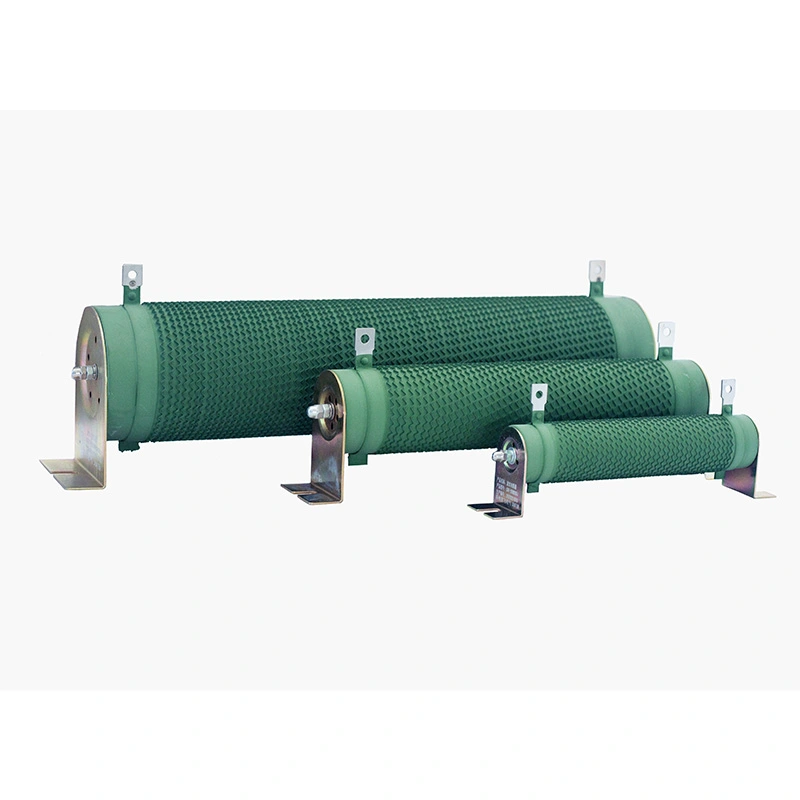

Điện trở sóng không cảm ứng dòng DUFEW CRR là điện trở tiêu tán năng lượng thụ động công suất cao được tối ưu hóa đặc biệt cho các mạch xung tần số trung bình và cao. Với cấu trúc cuộn dây không cảm ứng dải phẳng phẳng dọc độc đáo, sản phẩm này cung cấp mức công suất từ 50W đến 10kW, giá trị điện trở từ 0,01Ω đến 1kΩ, ba tùy chọn dung sai điện trở và điện áp hoạt động tối đa 1200V.
Được thiết kế với khả năng quá tải xung tuyệt vời và hiệu suất nhiệt ổn định, nó được sử dụng rộng rãi để tiêu tán năng lượng, cảm biến dòng điện, hãm, triệt tiêu đột biến và thử nghiệm tải trong các hệ thống năng lượng tái tạo, tự động hóa công nghiệp và thiết bị thử nghiệm trong phòng thí nghiệm trên toàn thế giới.
| Mã mẫu | Nghĩa | Sự miêu tả |
| CRR | Loạt | Điện trở sóng không cảm ứng |
| 2500W | Công suất định mức | 2500W |
| 54,4R | Điện trở định mức | 54,4Ω |
| J | Dung sai kháng chiến | J = ±5% (Tùy chọn: K = ±10%, H = ±3%) |
| tham số | Đặc điểm kỹ thuật |
| Dải công suất | 50W–10kW |
| Điện áp hoạt động | 1200V |
| Phạm vi kháng cự | 0,01Ω–1kΩ |
| Dung sai kháng chiến | ±3% / ±5% / ±10% |
| Xếp hạng bảo vệ | IP00 |
| Hệ số nhiệt độ (TCR) | 300 trang/phút/°C |
| Xếp hạng chống cháy | UL 94V-2 |
| Tiêu chuẩn tuân thủ | GB/T 5792 |
Được sản xuất từ gốm cách điện nguyên khối có hàm lượng nhôm cao, lõi rỗng có kênh không khí đối lưu bên trong để tản nhiệt hiệu quả. Nó cung cấp khả năng chống rung tuyệt vời và duy trì hiệu suất cách nhiệt ổn định ở nhiệt độ lên tới 350°C. Cấu trúc gốm chịu được chu kỳ nhiệt độ cao và thấp lặp đi lặp lại mà không bị nứt.
Ruy băng hợp kim phẳng được dập chính xác thành một hình dạng lượn sóng liên tục, mang lại hệ số cản nhiệt độ (TCR) đặc biệt thấp. Hai vật liệu hợp kim có sẵn để phù hợp với các ứng dụng khác nhau: Niken-Chromium (Ni-Cr) để hãm liên tục công suất cao và tiêu tán năng lượng, và Constantan cho các mạch cảm biến dòng điện thấp có độ chính xác.
Các kẹp cuối, trụ đầu cuối và giá đỡ được sản xuất từ thép không gỉ dày với lớp hoàn thiện chống ăn mòn thụ động. Việc lắp ráp đã vượt qua bài kiểm tra kéo đầu cực 45N mà không bị lỏng, mang lại khả năng chịu nhiệt hàn tuyệt vời và giảm thiểu hiện tượng nóng lên tiếp xúc do quá trình oxy hóa gây ra.
Sử dụng kỹ thuật cuộn dây không cảm ứng ngược dây kép, độ tự cảm nối tiếp tương đương (ESL) thường có thể được điều khiển dưới 10nH, làm cho điện trở phù hợp với các mạch chuyển mạch tần số cao hoạt động ở tần số lên đến 100kHz.
●Độ tự cảm cực thấp - Cấu trúc dạng sóng kết hợp với cuộn dây không cảm ứng ngược giúp loại bỏ hiệu quả hiện tượng tự cảm, triệt tiêu dao động tần số cao và xung điện áp, đồng thời bảo vệ các thiết bị bán dẫn điện.
●Tản nhiệt tuyệt vời – Thiết kế dạng sóng thẳng đứng giúp tăng diện tích bề mặt làm mát, trong khi lõi gốm mang lại khả năng dẫn nhiệt hiệu quả, cho phép mật độ năng lượng cao hơn và mức tăng nhiệt độ thấp hơn.
●Khả năng chịu quá tải vượt trội – Chịu được công suất định mức 10× trong 5 giây mà không bị hư hỏng rõ ràng, lý tưởng cho các ứng dụng phanh và hấp thụ đột biến.
●Tuổi thọ sử dụng lâu dài – Tuổi thọ của tải theo chu kỳ vượt quá 9.000 giờ (thời gian phóng điện 10 giây / khoảng thời gian 90 giây), với lớp phủ chống lão hóa và lõi gốm không bị biến dạng.
●Thân thiện với môi trường – Lớp phủ vô cơ thân thiện với môi trường không tạo ra khói, không khí độc và tuân thủ các yêu cầu an toàn RoHS và UL.
●Tùy chỉnh linh hoạt – Giá trị điện trở, định mức công suất, kích thước, hướng đầu cực và giá đỡ đều có thể được tùy chỉnh theo bản vẽ hoặc thông số kỹ thuật.
Bộ chuyển đổi lưu trữ năng lượng, bộ biến tần quang điện, hệ thống điều khiển cường độ tuabin gió, tải kiểm tra lão hóa của bộ pin, điện trở sạc trước và phóng điện nhanh DC.
Bộ truyền động tần số thay đổi tần số trung bình và cao, phanh tái tạo dẫn động servo, cần cẩu cảng, thang máy, máy cán, máy kéo dây và thiết bị dệt, hệ thống tiêu tán năng lượng.
Bộ tải nguồn tần số cao, bàn kiểm tra tín hiệu xung, hệ thống lão hóa nguồn điện, cảm biến dòng điện chính xác, điện trở giảm chấn và giảm chấn.
Máy EDM cắt dây CNC, thiết bị hàn hồ quang, hệ thống nâng và chiếu sáng sân khấu, máy ly tâm, máy giấy và máy thu hồi xe xếp.
Giới hạn dòng điện tần số cao, điện trở khởi động động cơ, tủ trung thế hấp thụ năng lượng đột biến.
DUFEW chuyên về R&D và sản xuất linh kiện điện tử công suất, cung cấp các sản phẩm đáng tin cậy và giải pháp tích hợp cho người dùng công nghiệp, nhà phân phối và khách hàng OEM.
Chúng tôi cung cấp đầy đủ các sản phẩm điện tử công suất, bao gồm điện trở, bộ hãm, cuộn kháng, máy biến áp, bộ lọc và hệ thống ngân hàng tải, cung cấp nguồn cung ứng tổng hợp cho các nhu cầu ứng dụng đa dạng.
Quy trình sản xuất nghiêm ngặt, dây chuyền sản xuất hiện đại và kiểm soát chất lượng nghiêm ngặt đảm bảo hiệu suất sản phẩm ổn định, tuổi thọ lâu dài và hoạt động đáng tin cậy.
Các giá trị điện trở, định mức công suất, kích thước, cấu hình đầu cuối và tùy chọn lắp đặt tùy chỉnh có sẵn để đáp ứng các yêu cầu kỹ thuật cụ thể của bạn.
Quản lý sản xuất hiệu quả và hỗ trợ kỹ thuật đáp ứng giúp rút ngắn thời gian thực hiện và cung cấp sự hỗ trợ đáng tin cậy từ việc lựa chọn sản phẩm đến dịch vụ hậu mãi.
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
| Điện môi chịu được điện áp | 2500VAC / 50Hz / 60 giây | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | Công suất định mức 10× trong 5 giây | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Hoạt động theo chu kỳ (bật 10 giây / tắt 90 giây) | 9.000 giờ |
| Nhiệt ẩm trạng thái ổn định | 40°C ±2°C, 90–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Thay đổi nhiệt độ nhanh chóng | -55°C / 55°C / 155°C, mỗi lần 15 phút, 5 chu kỳ | ΔR ≤ ±(2%R + 0,05Ω) |
| Khả năng chịu nhiệt | 350°C / 2h | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ | Điện trở tải định mức so với điện trở tĩnh | <300 trang/phút/°C |
| Chống cháy | Công suất định mức 10× trong 5 phút | Nóng đỏ mà không có ngọn lửa |
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
| Sức mạnh đầu cuối | 45N / 30 giây | Không có sự lỏng lẻo hoặc thiệt hại rõ ràng |
| Chống rung | 5–200Hz, 1g, 98m/s² | Không có thiệt hại cấu trúc rõ ràng |
| Khả năng chịu nhiệt hàn | Thiết bị đầu cuối được ngâm trong chất hàn 350 ± 5 ° C trong 3 giây | ΔR ≤ ±(1%R + 0,05Ω) |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5 ° C trong 5 giây | Độ phủ hàn ≥95% |
| Mục so sánh | Điện trở sóng không cảm ứng | Điện trở thông thường (Màng cacbon/Màng kim loại/Cuộn dây tiêu chuẩn) |
| Mục đích thiết kế | Tối ưu hóa cho xung tần số cao, phanh VFD và tiêu tán năng lượng tái tạo | Được thiết kế cho các ứng dụng có tín hiệu thấp và công suất không đổi nói chung |
| Ức chế điện cảm ký sinh | Cuộn dây dạng sóng xen kẽ ngược làm giảm độ tự cảm xuống dưới 1/10 so với các loại dây quấn thông thường | Không có sự ức chế điện cảm hoạt động; thiết kế dây quấn tiêu chuẩn có độ tự cảm ký sinh cao |
| Phản hồi xung | Phản ứng xung nhanh với điện áp tối thiểu | Lưu trữ năng lượng cảm ứng đáng chú ý và kéo dài điện áp |
| Ức chế sóng hài & tăng đột biến | Giảm đáng kể nhiễu sóng hài và xung điện áp | Độ tự cảm cao có thể khuếch đại các xung xung và làm méo tín hiệu |
| Đạp xe nhiệt & Lão hóa | Phân bố ứng suất nhiệt đồng đều; độ lệch điện trở 1% khi đạp xe dài hạn | Bong tróc màng và trôi điện trở quá mức dưới chu kỳ nhiệt thường xuyên |
Câu hỏi 1: Thiết kế không cảm ứng có ảnh hưởng đến mức công suất hoặc độ chính xác điện trở không?
Đáp: Không. Phương pháp cuộn dây không cảm ứng chỉ làm thay đổi sự phân bố từ trường của đường dẫn dòng điện. Nó không ảnh hưởng tiêu cực đến điện trở suất, khả năng tản nhiệt hoặc công suất của dải băng hợp kim. Dung sai điện trở và hệ số nhiệt độ vẫn giữ nguyên như phiên bản tiêu chuẩn.
Câu hỏi 2: Làm cách nào để xác định xem có cần phiên bản không quy nạp hay không?
Trả lời: Nếu mạch của bạn sử dụng điều khiển tần số cao, chuyển đổi IGBT nhanh hoặc gặp hiện tượng chuông quá điện áp và biến dạng dạng sóng thì nên sử dụng phiên bản không cảm ứng. Đối với các ứng dụng phanh 50/60Hz thông thường, điện trở dạng sóng tiêu chuẩn thường là đủ.
Câu 3: Các giá trị hoặc kích thước điện trở đặc biệt có thể được tùy chỉnh không?
Đ: Vâng. DUFEW cung cấp khả năng tùy chỉnh đầy đủ, bao gồm các giá trị điện trở vượt quá 0,01Ω–1kΩ, định mức công suất, chiều dài và đường kính ống gốm, vị trí đầu cuối và cấu hình giá đỡ. Mẫu có thể được sản xuất nhanh chóng dựa trên bản vẽ hoặc thông số kỹ thuật.
Câu hỏi 4: Nên làm gì nếu độ lệch điện trở vượt quá phạm vi dung sai sau khi sử dụng lâu dài?
Trả lời: Quá trình oxy hóa ở nhiệt độ cao kéo dài, độ ẩm cao và tình trạng quá tải thường xuyên có thể làm hỏng dải băng hợp kim. Nếu điện trở cách điện giảm xuống dưới 100MΩ thì nên thay thế. Cải thiện khả năng thông gió của tủ và chọn điện trở có công suất đủ lớn có thể kéo dài đáng kể tuổi thọ sử dụng.
Cho dù bạn cần một mô hình tiêu chuẩn hay một giải pháp tùy chỉnh hoàn toàn, đội ngũ kỹ thuật của DUFEW luôn sẵn sàng trợ giúp. Gửi cho chúng tôi bản vẽ hoặc thông số kỹ thuật của bạn để nhận được đề xuất chuyên nghiệp và báo giá nhanh.
Chúng tôi hỗ trợ:
✔ OEM
✔ ODM
✔ Kháng tùy chỉnh
✔ Kích thước tùy chỉnh
✔ Thiết bị đầu cuối tùy chỉnh
✔ Đơn hàng dùng thử nhỏ
Hãy liên hệ với DUFEW ngay hôm nay để được tư vấn kỹ thuật hoặc báo giá.
