Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

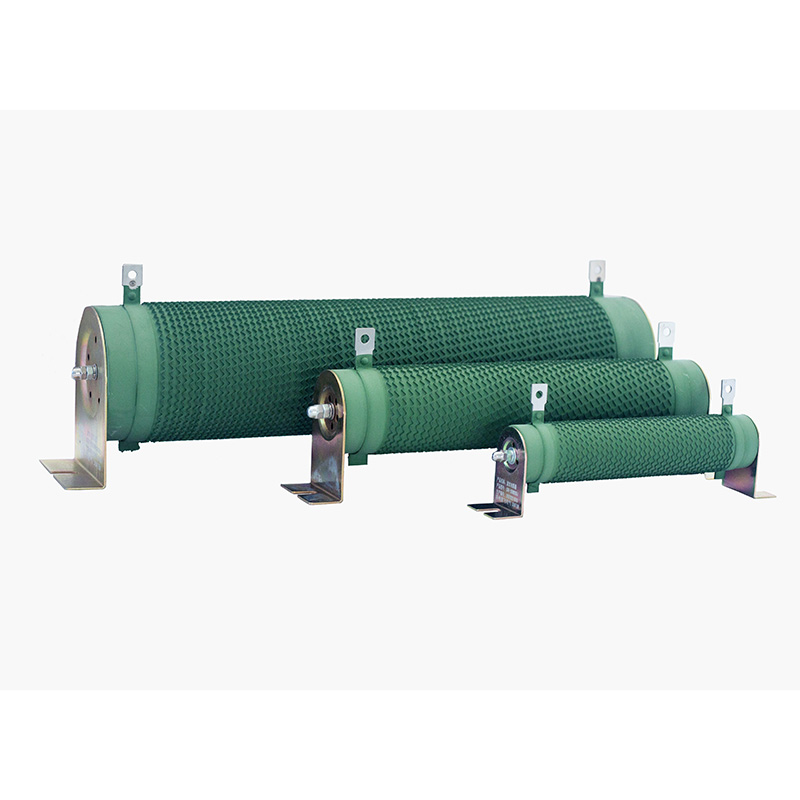

Điện trở hình ống DUFEW là thành phần quấn dây công suất cao được chế tạo với cấu trúc ống gốm giúp cách điện và truyền nhiệt hiệu quả. Dây điện trở làm từ hợp kim Niken-Chromium (Ni-Cr), Manganin hoặc Constantan được quấn chính xác quanh lõi gốm để đạt được điện trở ổn định, khả năng chịu quá tải mạnh và hiệu suất nhiệt ổn định.
Thiết kế ống gốm cải thiện mật độ năng lượng và hiệu quả làm mát bằng cách truyền nhiệt qua cấu trúc lõi bên trong. Sau khi cuộn dây, điện trở được phủ một lớp cách điện chống cháy ở nhiệt độ cao nhằm bảo vệ dây điện trở khỏi bị oxy hóa, ẩm ướt và ảnh hưởng của môi trường, giúp duy trì hoạt động ổn định trong điều kiện công nghiệp.
Thích hợp cho các ứng dụng năng lượng công nghiệp, điện trở này thường được sử dụng trong hệ thống phanh VFD, mạch khởi động động cơ, thiết bị kiểm tra tải, máy hàn và các hệ thống điện khác yêu cầu tiêu tán năng lượng được kiểm soát và hiệu suất nhiệt đáng tin cậy.
Điện trở chuyển đổi năng lượng điện thành nhiệt thông qua một dây hợp kim điện trở quấn quanh ống gốm. Lõi gốm giúp cách nhiệt đồng thời giúp truyền nhiệt ra môi trường xung quanh giúp kiểm soát nhiệt độ hiệu quả.
Với hiệu suất ổn định dưới dòng điện cao, quá tải trong thời gian ngắn và điều kiện chuyển mạch lặp đi lặp lại, nó phù hợp cho các ứng dụng phanh động, khởi động động cơ, giới hạn dòng điện, mô phỏng tải, giảm điện áp và các ứng dụng tiêu thụ năng lượng.
| Mã mẫu | Nghĩa | Sự miêu tả |
|---|---|---|
| CRR | Dòng sản phẩm | Điện trở hình ống |
| 2500W | Công suất định mức | 2500 Watt |
| 54,4R | Điện trở định mức | 54,4 Ω |
| J | Dung sai kháng chiến | J = ±5% (Tùy chọn: K = ±10%, H = ±3%) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 50W--10kW |
| Điện áp hoạt động | 1200V |
| Phạm vi kháng cự | 0,01Ω--1kΩ |
| Dung sai kháng chiến | ±3%, ±5%, ±10% |
| Xếp hạng bảo vệ | IP00 |
| Hệ số nhiệt độ (TCR) | 300 trang/phút/°C |
| Xếp hạng chống cháy | UL 94V-2 |
| Tiêu chuẩn tuân thủ | GB/T 5792 |
Cấu trúc cuộn dây ảnh hưởng trực tiếp đến khả năng tản nhiệt, độ tự cảm và khả năng ứng dụng của điện trở.
Dây điện trở được quấn theo hình xoắn ốc thông thường xung quanh ống gốm. Cấu trúc này cung cấp một giải pháp đơn giản và tiết kiệm cho các ứng dụng tiêu tán năng lượng tần số thấp trong đó độ tự cảm không phải là mối quan tâm lớn.
Dây điện trở được tạo thành dạng sóng và gắn thẳng đứng trên ống gốm. Thiết kế này làm tăng đáng kể diện tích bề mặt làm mát đồng thời giảm độ tự cảm ký sinh, khiến nó trở nên lý tưởng cho các hệ thống phanh VFD, tải xung và các ứng dụng yêu cầu cải thiện hiệu suất nhiệt.
Cung cấp giá trị điện trở cố định và phù hợp với hầu hết các ứng dụng công nghiệp tiêu chuẩn yêu cầu hoạt động ổn định và không cần bảo trì.
Điện trở có thể được điều chỉnh bằng cách sử dụng kẹp kim loại di động hoặc cơ cấu khai thác, cho phép cài đặt điện trở linh hoạt cho các ứng dụng vận hành, thử nghiệm thiết bị và tải thay đổi.
Có sẵn nhiều điểm điều chỉnh để cung cấp các giá trị điện trở khác nhau từ một điện trở duy nhất, giúp nó phù hợp với các mạch điện phức tạp và điều khiển tải nhiều giai đoạn.
Được sản xuất từ gốm cách điện chất lượng cao, ống có độ bền điện môi tuyệt vời, truyền nhiệt hiệu quả, độ bền cơ học cao và khả năng chống sốc nhiệt vượt trội trong quá trình hoạt động công nghiệp liên tục.
Có sẵn bằng hợp kim Niken-Chromium (Ni-Cr), Manganin và Constantan, dây điện trở mang lại đặc tính điện ổn định, khả năng quá tải tuyệt vời và độ ổn định điện trở lâu dài trong chu kỳ nhiệt lặp đi lặp lại.
Lớp phủ cách điện vô cơ thân thiện với môi trường bảo vệ dây điện trở chống lại quá trình oxy hóa, độ ẩm, bụi và ăn mòn đồng thời mang lại hiệu suất chống cháy đáng tin cậy theo yêu cầu UL94V-2.
Ống gốm có chức năng vừa là vật hỗ trợ cách điện vừa là phương tiện tản nhiệt hiệu quả, cho phép điện trở mang lại mức công suất cao hơn trong một kích thước nhỏ gọn. Điều này làm cho nó trở nên lý tưởng cho các ứng dụng công nghiệp nơi không gian lắp đặt bị hạn chế.
Độ dẫn nhiệt cao của ống gốm cho phép truyền nhiệt nhanh từ dây điện trở ra không khí xung quanh. Cuộn dây dạng sóng dọc tùy chọn giúp tăng thêm diện tích bề mặt làm mát, cải thiện hiệu suất tải liên tục và giảm nhiệt độ vận hành.
Được sản xuất bằng vật liệu gốm chất lượng cao và được bảo vệ bằng lớp cách điện vô cơ ở nhiệt độ cao, điện trở có thể chịu được nhiệt độ hoạt động lên tới 350°C. Các phiên bản phủ men thủy tinh có sẵn cho các ứng dụng yêu cầu nhiệt độ lên tới 375°C.
Được thiết kế cho các ứng dụng quá tải dòng điện cao và thời gian ngắn, điện trở này có khả năng chống sốc nhiệt và tải xung lặp đi lặp lại rất tốt. Nó rất phù hợp cho các ứng dụng khởi động động cơ, phanh động và kiểm tra tải.
DUFEW cung cấp các điện trở hình ống cố định, có thể điều chỉnh, nhiều cực, có độ tự cảm thấp và được thiết kế tùy chỉnh để đáp ứng các yêu cầu về điện và cơ khí đa dạng trong các ngành công nghiệp khác nhau.
Điện trở có thể được cung cấp với nhiều loại giá đỡ và cấu hình đầu cuối khác nhau, cho phép lắp đặt thuận tiện trong tủ điện, bộ tải, thiết bị kiểm tra và máy móc công nghiệp.
Dây hợp kim điện trở cao cấp, cấu trúc gốm bền và lớp phủ bảo vệ chống oxy hóa đảm bảo giá trị điện trở ổn định, độ ổn định nhiệt tuyệt vời và tuổi thọ kéo dài trong các điều kiện vận hành đòi hỏi khắt khe.
Được sử dụng rộng rãi trong máy hàn, tủ điều khiển công nghiệp và hệ thống điện tự động hóa để hạn chế dòng điện, giảm điện áp và tiêu tán năng lượng.
Thích hợp cho các bộ tải, thiết bị kiểm tra hiện tượng cháy, hệ thống xả pin và kiểm tra lão hóa nguồn điện trong đó yêu cầu tiêu tán năng lượng ổn định.
Áp dụng trong các hệ thống phanh VFD công suất vừa và nhỏ, mạch khởi động động cơ, hệ thống truyền động servo và thiết bị truyền động công nghiệp yêu cầu phanh và kiểm soát tải đáng tin cậy.
Được sử dụng trong các thiết bị đo điện, mạch bảo vệ, thiết bị đóng cắt và bảng điều khiển để cung cấp điện trở ổn định và cải thiện độ tin cậy của mạch.
Một giải pháp thay thế lý tưởng để bảo trì thiết bị công nghiệp, nâng cấp máy móc và sản xuất OEM, với khả năng tùy chỉnh linh hoạt dành cho khách hàng quốc tế.
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Điện môi chịu được điện áp | 2500VAC / 50Hz / 60 giây | Dòng điện rò rỉ ≤10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | Công suất định mức 10× trong 5 giây | Không có thiệt hại rõ ràng |
| Tải cuộc sống | Hoạt động theo chu kỳ (BẬT 10 giây / TẮT 90 giây) | ＞9.000 giờ |
| Khả năng chịu nhiệt ẩm | 40°C ±2°C, 90--95% RH, 100 giờ | ΔR ≤ ±(1%R + 0,05Ω) |
| Đạp xe nhiệt độ nhanh | -55°C / 55°C / 155°C, mỗi lần 15 phút, 5 chu kỳ | ΔR ≤ ±(2%R + 0,05Ω) |
| Khả năng chịu nhiệt | 350°C trong 2 giờ | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ (TCR) | Tải định mức so với điện trở ban đầu | ＜300 trang/phút/°C |
| Chống cháy | Công suất định mức 10× trong 5 phút | Phát sáng màu đỏ mà không có ngọn lửa |
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Sức mạnh đầu cuối | 45N / 30 giây | Không bị lỏng hoặc hư hỏng rõ ràng |
| Chống rung | 5--200Hz, 1g, 98m/s² | Không có hư hỏng cấu trúc rõ ràng |
| Khả năng chịu nhiệt hàn | Thiết bị đầu cuối được ngâm trong chất hàn 350 ± 5°C trong 3 giây | ΔR ≤ ±(1%R + 0,05Ω) |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5°C trong 5 giây | Độ phủ hàn ≥95% |
Lưu ý: Tất cả dữ liệu hiệu suất được đo trong điều kiện phòng thí nghiệm tiêu chuẩn theo GB/T 5792. Hiệu suất thực tế có thể thay đổi tùy thuộc vào điều kiện lắp đặt, nhiệt độ môi trường và chu kỳ hoạt động.
| Mục so sánh | Điện trở hình ống DUFEW | Điện trở nguồn không hình ống thông thường |
|---|---|---|
| Cấu trúc cốt lõi | Ống gốm cường độ cao đóng vai trò vừa là chất hỗ trợ cách điện vừa là phương tiện tản nhiệt | Cấu trúc hỗ trợ chủ yếu là cơ khí, khả năng tản nhiệt tương đối hạn chế |
| Mật độ điện năng | Sản lượng điện cao hơn trong cùng một không gian lắp đặt do dẫn nhiệt hiệu quả | Mật độ năng lượng thấp hơn do hạn chế về cấu trúc và khả năng làm mát |
| Tản nhiệt | Ống gốm giúp truyền nhiệt nhanh; cuộn dây tùy chọn cải thiện hơn nữa hiệu quả làm mát | Tản nhiệt phụ thuộc chủ yếu vào diện tích bề mặt và thường kém hiệu quả hơn |
| Tùy chọn cấu hình | Có sẵn ở các phiên bản cố định, điều chỉnh, đa thiết bị đầu cuối và độ tự cảm thấp | Hầu hết các thiết kế có điện trở cố định với tính linh hoạt cấu hình hạn chế |
| Độ bền cơ học | Cấu trúc gốm alumina có thành dày mang lại khả năng chống va đập tuyệt vời và độ ổn định cấu trúc lâu dài | Cấu trúc bằng gốm hoặc màng mỏng dễ bị nứt hoặc hư hỏng hơn trong quá trình vận chuyển và lắp đặt |
| BẢO TRÌ | Bề mặt hình trụ nhẵn giảm thiểu sự tích tụ bụi và đơn giản hóa việc vệ sinh định kỳ | Các bề mặt không đều có thể bám bụi dễ dàng hơn, cần phải vệ sinh thường xuyên hơn |
| Ứng dụng điển hình | Phanh động, khởi động động cơ, bộ tải, thiết bị kiểm tra, tự động hóa công nghiệp, máy hàn | Mạch điện tử đa năng và các ứng dụng tiêu tán năng lượng thông thường |
DUFEW chuyên thiết kế và sản xuất điện trở công nghiệp và linh kiện điện tử công suất, cung cấp các sản phẩm đáng tin cậy cho các OEM, nhà phân phối và người dùng công nghiệp toàn cầu.
Danh mục sản phẩm của chúng tôi bao gồm điện trở dạng ống, điện trở dạng sóng, điện trở vỏ nhôm, dãy điện trở hãm, cuộn kháng, bộ hãm, máy biến áp, bộ lọc và hệ thống kiểm tra tải.
Mỗi sản phẩm được sản xuất theo quy trình sản xuất tiêu chuẩn hóa và trải qua quá trình kiểm tra cơ và điện toàn diện trước khi xuất xưởng để đảm bảo hiệu suất ổn định và chất lượng ổn định.
Chúng tôi cung cấp các giá trị điện trở tùy chỉnh, định mức công suất, kích thước, loại thiết bị đầu cuối, cấu trúc cuộn dây và giải pháp lắp đặt dựa trên bản vẽ của khách hàng hoặc yêu cầu ứng dụng.
Với cơ sở sản xuất hiện đại và đội ngũ kỹ thuật giàu kinh nghiệm, DUFEW mang lại năng lực sản xuất ổn định, thời gian thực hiện nhanh và hỗ trợ kỹ thuật chuyên nghiệp trong suốt dự án của bạn.
Trả lời: Điện trở hình ống là một loại điện trở quấn dây sử dụng ống gốm làm lõi cách điện. So với các thiết kế dạng phẳng hoặc dạng tấm, cấu trúc hình ống mang lại khả năng tản nhiệt tốt hơn, mật độ năng lượng cao hơn, độ bền cơ học được cải thiện và tính linh hoạt cao hơn cho các cấu hình có thể điều chỉnh hoặc nhiều thiết bị đầu cuối.
Đ: Vâng. DUFEW cung cấp các dịch vụ tùy chỉnh OEM và ODM hoàn chỉnh, bao gồm giá trị điện trở, định mức công suất, kích thước, vật liệu dây điện trở, loại thiết bị đầu cuối, giá đỡ, cấu trúc có thể điều chỉnh và cấu hình nhiều thiết bị đầu cuối dựa trên bản vẽ hoặc yêu cầu ứng dụng của bạn.
Trả lời: Phiên bản tiêu chuẩn có cấu trúc kiểu mở IP00 và được thiết kế để lắp đặt bên trong tủ hoặc thiết bị điện. Đối với môi trường hoạt động có độ ẩm cao hoặc khắc nghiệt, chúng tôi khuyên bạn nên chọn phiên bản được phủ men thủy tinh hoặc được bảo vệ đặc biệt hoặc sử dụng các biện pháp bao bọc và chống ẩm thích hợp.
Trả lời: Việc thay thế phải phù hợp với giá trị điện trở ban đầu, định mức công suất, điện áp hoạt động và kích thước lắp đặt. Nếu mô hình ban đầu không có sẵn, DUFEW có thể đề xuất giải pháp tương đương hoặc nâng cấp dựa trên ứng dụng của bạn để đảm bảo hoạt động an toàn và đáng tin cậy.
Trả lời: Các mẫu cố định lý tưởng cho các thiết bị có yêu cầu điện trở ổn định, trong khi các phiên bản có thể điều chỉnh phù hợp hơn để chạy thử, thử nghiệm, mô phỏng tải và các ứng dụng yêu cầu điều chỉnh điện trở trong quá trình vận hành.
Trả lời: Nó được sử dụng rộng rãi trong các bộ truyền động động cơ, hệ thống phanh biến tần, thiết bị hàn, ngân hàng tải, thiết bị kiểm tra điện, tự động hóa công nghiệp, bảng điều khiển điện, hệ thống xả pin, thiết bị năng lượng tái tạo, hệ thống đường sắt và các ứng dụng công nghiệp nặng khác.
DUFEW sản xuất Điện trở hình ống chất lượng cao cho các ứng dụng điều khiển nguồn công nghiệp, hệ thống phanh, kiểm tra tải và tiêu tán năng lượng. Cho dù bạn yêu cầu một sản phẩm tiêu chuẩn hay một giải pháp tùy chỉnh hoàn toàn, đội ngũ kỹ thuật của chúng tôi sẵn sàng cung cấp hỗ trợ kỹ thuật chuyên nghiệp và báo giá nhanh chóng.
- Sản xuất OEM & ODM
- Giá trị kháng cự tùy chỉnh
- Công suất định mức từ 50W đến 10kW
- Thiết kế có thể điều chỉnh và đa thiết bị đầu cuối
- Kích thước tùy chỉnh và giải pháp lắp đặt
- Hỗ trợ tuyển chọn kỹ thuật
- Sản xuất số lượng lớn ổn định
- Giao hàng toàn cầu
Hãy liên hệ với DUFEW ngay hôm nay để thảo luận về các yêu cầu ứng dụng của bạn và nhận báo giá tùy chỉnh.
