Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

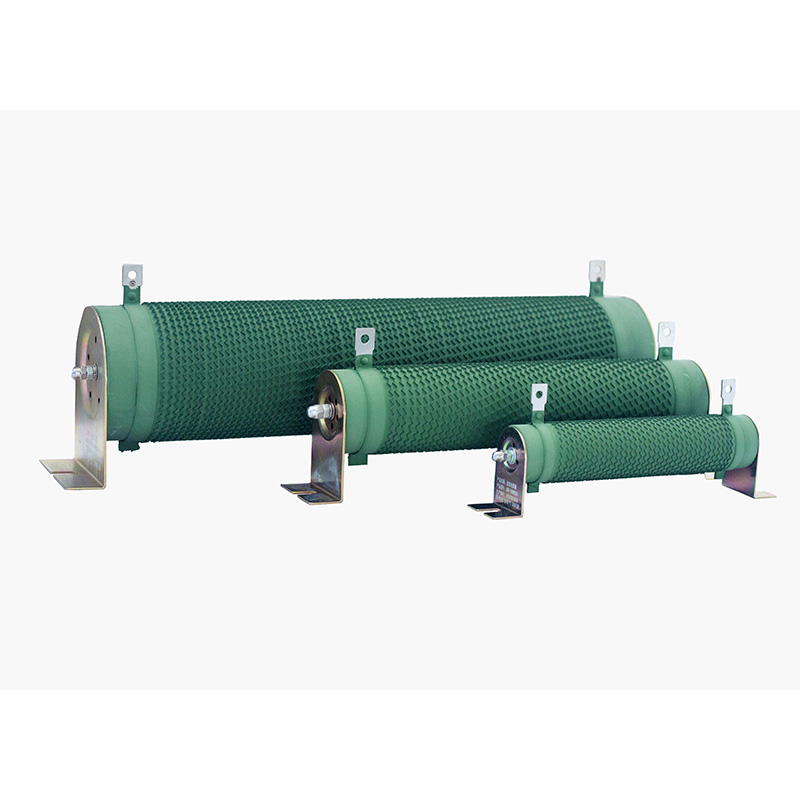

Điện trở sóng biến tần dòng DUFEW CRR là bộ phận phanh công suất cao được thiết kế cho các hệ thống tiêu tán năng lượng biến tần. Trong quá trình giảm tốc động cơ nhanh, năng lượng tái tạo được đưa trở lại bus DC của biến tần, làm tăng điện áp. Nếu không quản lý năng lượng thích hợp, điện áp quá cao có thể kích hoạt tính năng bảo vệ quá áp hoặc làm hỏng các bộ phận bán dẫn điện.
Dòng CRR sử dụng ruy băng hợp kim Niken-Chromium (Ni-Cr) hoặc Constantan chất lượng cao, được tạo hình chính xác thành cấu trúc lượn sóng và quấn theo chiều dọc xung quanh lõi gốm rỗng có hàm lượng nhôm cao. Thiết kế này làm tăng diện tích tản nhiệt, cải thiện hiệu suất nhiệt và giảm độ tự cảm ký sinh để giảm thiểu xung điện áp trong quá trình chuyển đổi tần số cao.
Được thiết kế cho các điều kiện phanh thường xuyên, sản phẩm mang lại khả năng quá tải mạnh mẽ trong thời gian ngắn, hiệu suất nhiệt ổn định và hoạt động đáng tin cậy trong môi trường công nghiệp. Nó thường được sử dụng trong thang máy, cần cẩu, máy cán, máy ép phun, máy ly tâm, băng tải và các hệ thống truyền động tần số thay đổi khác.
Trong quá trình giảm tốc độ của động cơ, năng lượng tái tạo được truyền từ bus DC của biến tần đến bộ phận phanh và chuyển thành nhiệt thông qua phần tử điện trở. Quá trình này giúp ngăn ngừa quá áp bus DC, bảo vệ các bộ phận biến tần và duy trì hiệu suất phanh ổn định trong các điều kiện vận hành lặp đi lặp lại.
| Mã mẫu | Nghĩa | Sự miêu tả |
|---|---|---|
| CRR | Dòng sản phẩm | Điện trở sóng biến tần |
| 2500W | Công suất định mức | 2500 Watt |
| 54,4R | Điện trở định mức | 54,4 Ω |
| J | Dung sai kháng chiến | J = ±5% (Tùy chọn: K = ±10%, H = ±3%) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 50W--10kW |
| Điện áp hoạt động | 1200V |
| Phạm vi kháng cự | 0,01Ω--1kΩ |
| Dung sai kháng chiến | ±3%, ±5%, ±10% |
| Xếp hạng bảo vệ | IP00 |
| Hệ số nhiệt độ (TCR) | 300 trang/phút/°C |
| Xếp hạng chống cháy | UL 94V-2 |
| Tiêu chuẩn tuân thủ | GB/T 5792 |
Điện trở được chế tạo trên lõi gốm nguyên khối có hàm lượng nhôm cao với kênh dẫn khí rỗng giúp thúc đẩy luồng khí liên tục để làm mát hiệu quả. Cấu trúc gốm chịu được các chu kỳ phanh nhiệt độ cao lặp đi lặp lại mà không bị nứt, duy trì hiệu suất cách nhiệt tuyệt vời và hấp thụ sốc nhiệt hiệu quả trong quá trình tiêu tán năng lượng nhanh.
Bộ phận làm nóng được sản xuất từ dải băng hợp kim Niken-Chromium có điện trở suất cao, được dán tem chính xác thành một cấu hình lượn sóng liên tục. So với cuộn dây tròn thông thường, dải ruy băng lượn sóng mang lại diện tích tản nhiệt lớn hơn, khả năng mang dòng điện cao hơn và điện trở ổn định hơn trong điều kiện phanh khởi động-dừng lặp đi lặp lại. Hệ số nhiệt độ vẫn ở mức dưới300 trang/phút/°C.
Các thiết bị đầu cuối, kẹp khóa và giá đỡ được sản xuất từ thép không gỉ dày được xử lý thụ động chống ăn mòn. Việc lắp ráp duy trì sự buộc chặt cơ học an toàn trong điều kiện rung liên tục, chịu được nhiệt hàn lặp đi lặp lại và giảm thiểu điện trở tiếp xúc do quá trình oxy hóa, đảm bảo hoạt động đáng tin cậy trong các ứng dụng biến tần đòi hỏi khắt khe.
Lớp phủ cách nhiệt vô cơ thân thiện với môi trường mang lại khả năng chống chịu tuyệt vời với nhiệt độ cao, ăn mòn, độ ẩm và bụi. Trong điều kiện quá tải ngắn hạn, điện trở có thể phát sáng màu đỏ mà không tạo ra ngọn lửa, giúp cải thiện độ an toàn khi vận hành đồng thời kéo dài tuổi thọ của dải băng hợp kim trong môi trường công nghiệp.
Được thiết kế đặc biệt cho các ứng dụng phanh VFD, điện trở này sẽ nhanh chóng tiêu tán năng lượng tái tạo được tạo ra trong quá trình giảm tốc động cơ, ngăn chặn hiệu quả việc tăng điện áp bus DC và loại bỏ cảnh báo quá điện áp biến tần (OV).
Dải băng hợp kim dạng sóng được quấn theo chiều dọc cung cấp bề mặt làm mát lớn hơn đáng kể so với các điện trở quấn dây thông thường. Kết hợp với lõi gốm rỗng, nó mang lại khả năng truyền nhiệt hiệu quả, nhiệt độ vận hành thấp hơn và hiệu suất ổn định trong các chu kỳ phanh khởi động-dừng thường xuyên.
Được thiết kế để chịu đượcGấp 10 lần công suất định mức trong tối đa 5 giây, điện trở dễ dàng xử lý các xung năng lượng cao được tạo ra trong quá trình dừng khẩn cấp, hạ tải nặng và giảm tốc độ động cơ nhanh mà không thấy hư hỏng.
Được chế tạo bằng gốm có hàm lượng nhôm cao, phần cứng bằng thép không gỉ hạng nặng và lớp phủ chống cháy UL94V-2, điện trở này có khả năng chống rung, ăn mòn, bụi, độ ẩm và chu kỳ nhiệt lặp lại tuyệt vời, đảm bảo độ tin cậy lâu dài trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Bộ phận lắp bằng thép không gỉ được gia cố duy trì các kết nối điện an toàn ngay cả khi bị rung liên tục, khiến điện trở trở nên lý tưởng cho cần cẩu, máy cán, thang máy và các thiết bị điều khiển biến tần hạng nặng khác.
Có sẵn với dung sai kháng cự của±3%, ±5% và ±10%, Dòng CRR bao gồm các mức công suất từ50W đến 10kWvà hỗ trợ các giá trị điện trở tùy chỉnh, kích thước, kiểu đầu cuối và cấu hình lắp đặt để đáp ứng các yêu cầu biến tần cụ thể.
Lớp phủ cách nhiệt vô cơ có khả năng chống cháy, không khói và tuân thủ các tiêu chuẩnUL94V-2yêu cầu. Trong điều kiện quá tải, điện trở phát sáng màu đỏ mà không tạo ra ngọn lửa, giúp nâng cao độ an toàn khi vận hành.
Lý tưởng cho cần cẩu, thang máy, tời, tời và bệ nâng đòi hỏi phải tăng tốc và phanh thường xuyên trong khi vẫn duy trì hiệu suất biến tần ổn định.
Thích hợp cho máy cán, máy ép phun, thiết bị CNC, máy kéo dây, máy dệt và các thiết bị xử lý khác có chu kỳ phanh lặp đi lặp lại.
Được sử dụng rộng rãi trong các hệ thống băng tải, dây chuyền sản xuất tự động, thiết bị hậu cần và tự động hóa kho để hấp thụ năng lượng phanh tái tạo và cải thiện độ ổn định của hệ thống.
Được khuyến nghị cho các hệ thống thử nghiệm động cơ, thiết bị mô phỏng tải, bàn thử nghiệm trong phòng thí nghiệm, máy ly tâm và các ứng dụng công nghiệp chuyên dụng khác yêu cầu khả năng tiêu tán năng lượng phanh đáng tin cậy.
DUFEW chuyên phát triển và sản xuất các linh kiện điện tử công suất chất lượng cao, cung cấp các sản phẩm đáng tin cậy và giải pháp tích hợp cho người dùng công nghiệp, nhà phân phối và khách hàng OEM.
Cơ sở sản xuất hiện đại, quy trình sản xuất được tiêu chuẩn hóa và kiểm soát chất lượng nghiêm ngặt đảm bảo hiệu suất điện ổn định, chất lượng sản phẩm ổn định và hoạt động lâu dài đáng tin cậy.
Ngoài điện trở hãm biến tần, DUFEW còn cung cấp nhiều loại sản phẩm điện tử công suất, bao gồm cuộn kháng, bộ hãm, bộ lọc, máy biến áp, bộ tải và các giải pháp điện trở công nghiệp khác nhau.
Các giá trị điện trở, định mức công suất, kích thước, cấu hình đầu cuối và tùy chọn lắp đặt tùy chỉnh có sẵn dựa trên bản vẽ của khách hàng hoặc thông số kỹ thuật.
Với quản lý sản xuất hiệu quả và hỗ trợ kỹ thuật giàu kinh nghiệm, DUFEW cung cấp thời gian giao hàng ổn định, hỗ trợ kỹ thuật nhanh chóng và dịch vụ lựa chọn sản phẩm chuyên nghiệp cho khách hàng toàn cầu.
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Điện môi chịu được điện áp | 2500VAC / 50Hz / 60 giây | Dòng điện rò rỉ ≤10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | Công suất định mức 10× trong 5 giây | Không có thiệt hại rõ ràng |
| Tải cuộc sống | Hoạt động theo chu kỳ (BẬT 10 giây / TẮT 90 giây) | ＞9.000 giờ |
| Khả năng chịu nhiệt ẩm | 40°C ±2°C, 90--95% RH, 100 giờ | ΔR ≤ ±(1%R + 0,05Ω) |
| Đạp xe nhiệt độ nhanh | -55°C / 55°C / 155°C, mỗi lần 15 phút, 5 chu kỳ | ΔR ≤ ±(2%R + 0,05Ω) |
| Khả năng chịu nhiệt | 350°C trong 2 giờ | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ | Tải định mức so với điện trở ban đầu | ＜300 trang/phút/°C |
| Chống cháy | Công suất định mức 10× trong 5 phút | Phát sáng màu đỏ mà không có ngọn lửa |
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Sức mạnh đầu cuối | 45N / 30 giây | Không bị lỏng hoặc hư hỏng rõ ràng |
| Chống rung | 5--200Hz, 1g, 98m/s² | Không có hư hỏng cấu trúc rõ ràng |
| Khả năng chịu nhiệt hàn | Thiết bị đầu cuối được ngâm trong chất hàn 350 ± 5°C trong 3 giây | ΔR ≤ ±(1%R + 0,05Ω) |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5°C trong 5 giây | Độ phủ hàn ≥95% |
Lưu ý: Tất cả dữ liệu hiệu suất được lấy trong điều kiện thử nghiệm tiêu chuẩn trong phòng thí nghiệm theoGB/T 5792để đảm bảo chất lượng ổn định và hiệu suất sản phẩm đáng tin cậy.
| Mục so sánh | Điện trở sóng biến tần DUFEW | Điện trở công suất chung |
|---|---|---|
| Ứng dụng chính | Được thiết kế đặc biệt cho phanh động VFD và tiêu tán năng lượng tái tạo | Được thiết kế để tiêu tán năng lượng liên tục và các mạch điện đa năng |
| Nhiệm vụ điều hành | Hoạt động xung năng lượng cao, thời gian ngắn với chu kỳ hoạt động không liên tục | Hoạt động liên tục hoặc ổn định |
| Phương pháp lựa chọn | Điện trở lựa chọn theo thông số kỹ thuật của biến tần; công suất định mức được tính toán dựa trên chu kỳ hoạt động phanh | Được lựa chọn theo yêu cầu tản điện liên tục |
| Khả năng quá tải | Chịu được tớiCông suất định mức 10× trong 5 giây, lý tưởng cho phanh tái tạo | Khả năng quá tải hạn chế; không thích hợp cho các xung năng lượng cao lặp đi lặp lại |
| Tản nhiệt | Cấu trúc ruy băng dạng sóng cung cấp bề mặt làm mát lớn để truyền nhiệt hiệu quả | Cuộn dây thông thường mang lại hiệu quả làm mát hạn chế |
| Nhiệt độ hoạt động | Nhiệt độ bề mặt lên tới300°Cvới350°Clớp phủ chịu nhiệt | Thông thường dưới đây200°Ctùy loại điện trở |
| Ức chế tăng đột biến điện áp | Cuộn dây dạng sóng giúp giảm xung điện áp chuyển mạch và cải thiện độ ổn định của biến tần | Không tối ưu hóa để ngăn chặn điện áp tăng đột biến |
| Độ tin cậy cơ học | Thiết bị đầu cuối và giá đỡ bằng thép không gỉ mang lại khả năng chống rung tuyệt vời cho các thiết bị công nghiệp nặng | Xây dựng tiêu chuẩn dành cho các ứng dụng điện nói chung |
| Ứng dụng điển hình | Thang máy, cần cẩu, máy cán, hệ thống servo, máy ép phun, băng tải | Thiết bị điện tử thông dụng, nguồn điện, mạch chiếu sáng và hệ thống điều khiển công nghiệp |
Trả lời: Điện trở hãm biến tần được thiết kế đặc biệt để hấp thụ năng lượng tái tạo được tạo ra trong quá trình giảm tốc động cơ. Không giống như các điện trở công suất tiêu chuẩn, nó hoạt động trong điều kiện xung năng lượng cao, thời gian ngắn và được tối ưu hóa cho nhiệm vụ hãm ngắt quãng thay vì tiêu tán năng lượng liên tục.
Trả lời: Giá trị điện trở phải tuân theo thông số kỹ thuật khuyến nghị của nhà sản xuất biến tần, trong khi định mức công suất phải được chọn theo tần số phanh, thời gian phanh, chu kỳ làm việc và công suất động cơ. Nếu bạn không chắc chắn, nhóm kỹ thuật của DUFEW có thể đề xuất mô hình phù hợp dựa trên ứng dụng của bạn.
A: Nói chung là vậykhông được khuyến khích. Các bộ biến tần khác nhau có thể có điện áp hãm và trình tự vận hành khác nhau. Dùng chung điện trở có thể dẫn đến hoạt động không ổn định hoặc hiệu quả phanh không đủ. Nếu cần có một điện trở dùng chung thì cả giá trị điện trở và định mức công suất phải được tính toán cẩn thận.
Đ: Vâng. Chúng tôi cung cấp các dịch vụ sản xuất OEM và ODM, bao gồm các giá trị điện trở tùy chỉnh, định mức công suất, kích thước, kiểu thiết bị đầu cuối, giá đỡ và các giải pháp hoàn chỉnh dựa trên bản vẽ của khách hàng hoặc thông số kỹ thuật.
Trả lời: Nó được thiết kế cho các ứng dụng phanh VFD tiêu chuẩn trong đó yêu cầu chính là khả năng chịu quá tải cao và tản nhiệt hiệu quả. MỘTĐiện trở sóng không cảm ứngđược khuyến nghị cho các mạch điều khiển tần số cao, hệ thống lưu trữ năng lượng và các ứng dụng có độ tự cảm cực thấp là rất quan trọng.
Trả lời: Điện trở hãm biến tần được sử dụng rộng rãi trong thang máy, cần cẩu, tời nâng, máy cán, máy ép phun, băng tải, máy dệt, dây chuyền sản xuất tự động, hệ thống truyền động servo và thiết bị năng lượng tái tạo.
DUFEW cung cấp chất lượng caoĐiện trở sóng biến tầncho các ứng dụng tự động hóa công nghiệp, năng lượng tái tạo và truyền động động cơ trên toàn thế giới. Cho dù bạn yêu cầu một sản phẩm tiêu chuẩn hay một giải pháp tùy chỉnh hoàn toàn, đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ dự án của bạn bằng các đề xuất chuyên nghiệp và sản xuất nhanh chóng.
- Sản xuất OEM & ODM
- Giá trị kháng tùy chỉnh
- Xếp hạng công suất tùy chỉnh (50W--10kW)
- Kích thước tùy chỉnh và tùy chọn lắp đặt
- Hỗ trợ tuyển chọn kỹ thuật
- Sản xuất số lượng lớn ổn định
- Giao hàng toàn cầu nhanh chóng
Hãy liên hệ với DUFEW ngay hôm nay để thảo luận về đơn đăng ký của bạn hoặc yêu cầu báo giá cạnh tranh.
