Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

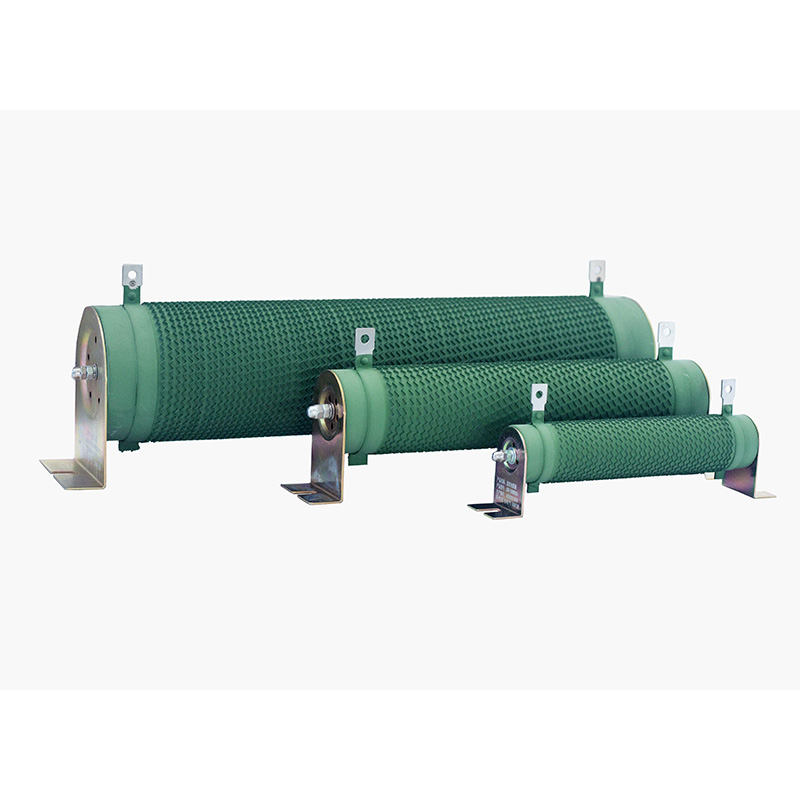

Điện trở dạng sóng DUFEW CRR được thiết kế cho các ứng dụng công nghiệp đòi hỏi khắt khe, bao gồm hệ thống phanh VFD, kiểm tra tải điện tử công suất, phanh động và bảo vệ mạch. Với công suất cao, tản nhiệt tuyệt vời và tuổi thọ dài, chúng mang lại hiệu suất ổn định và đáng tin cậy trong môi trường hoạt động khắc nghiệt.
Phần tử điện trở được sản xuất từ ruy băng hợp kim niken-crom (Ni-Cr) hoặc Constantan chất lượng cao, được quấn chính xác thành một cấu hình lượn sóng bằng thiết bị tự động và gắn cạnh vào lõi gốm rỗng tần số cao. Nó được cố định chắc chắn bằng kẹp thép không gỉ để cải thiện khả năng chống rung và độ ổn định cơ học, trong khi các thiết bị đầu cuối bằng thép không gỉ hạng nặng mang lại khả năng chống ăn mòn tuyệt vời và kết nối điện đáng tin cậy.
Để nâng cao độ bền, bề mặt điện trở được phủ một lớp cách điện chống cháy UL94V-2 thân thiện với môi trường, không khói thuốc, không độc hại, chống oxy hóa, chống ẩm và lão hóa cao. Được sản xuất theo tiêu chuẩn GB-5792, sản phẩm hỗ trợ lắp đặt theo cả chiều ngang và chiều dọc, cho phép tích hợp linh hoạt vào tủ điều khiển điện hoặc cụm điện trở độc lập.
| Mã mẫu | Nghĩa | Sự miêu tả |
| CRR | Loạt | Điện trở sóng |
| 2500W | Công suất định mức | 2500W |
| 54,4R | Điện trở định mức | 54,4Ω |
| J | Dung sai kháng chiến | J = ±5% (Tùy chọn: K = ±10%, H = ±3%) |
| tham số | Đặc điểm kỹ thuật |
| Dải công suất | 50W–10KW |
| Điện áp hoạt động | 1200V |
| Phạm vi kháng cự | 0,01Ω–1KΩ |
| Dung sai kháng chiến | ±3% / ±5% / ±10% |
| Xếp hạng bảo vệ | IP00 |
| Hệ số nhiệt độ (TCR) | 300 trang/phút/°C |
| Xếp hạng chống cháy | UL 94V-2 |
| Tiêu chuẩn tuân thủ | GB/T 5792 |
1: Lõi cách điện: Sử dụng ống gốm rỗng tần số cao mang lại khả năng chịu nhiệt độ cao, độ cứng kết cấu và khả năng chống sốc tuyệt vời, đảm bảo sự ổn định của phần tử điện trở trong điều kiện hoạt động ở nhiệt độ cao.
2: Phần tử kháng cự: Sử dụng ruy băng hợp kim niken-crom hoặc Constantan chất lượng cao, được đặc trưng bởi hệ số nhiệt độ thấp và khả năng quá tải cao. Thiết kế mép lượn sóng giúp tối đa hóa diện tích bề mặt tản nhiệt đồng thời giảm thiểu độ tự cảm.
3: Gắn và thiết bị đầu cuối: Kẹp bằng thép không gỉ cố định dải băng điện trở để tránh dịch chuyển hoặc lỏng lẻo; thiết bị đầu cuối được làm bằng thép không gỉ với kết cấu dày và xử lý bề mặt, đảm bảo chống ăn mòn, chống rỉ sét và dễ dàng kết nối.
4: Lớp phủ bề mặt: Có lớp phủ cách nhiệt màu xanh lá cây thân thiện với môi trường với độ bám dính chắc chắn và chỉ số chống cháy UL94V-2. Nó có khả năng chống ăn mòn, không khói, không độc hại và không mùi, bảo vệ hiệu quả dải băng chống oxy hóa và kéo dài tuổi thọ.
5: Cấu trúc tổng thể: Công suất định mức từ 50W đến 10KW, với giá trị điện trở từ 0,01Ω đến 1KΩ và điện áp hoạt động lên đến 1200V; cấu trúc ruy băng quấn mép lượn sóng kết hợp độ tự cảm thấp với độ chính xác cao.
●Cấu trúc mép dạng sóng mang lại diện tích tản nhiệt lớn và độ ổn định nhiệt tuyệt vời
●Lõi gốm rỗng tần số cao; chịu nhiệt độ cao, mạnh mẽ và chống sốc
●Dây điện trở hợp kim chất lượng cao; hệ số nhiệt độ thấp (<300 ppm/°C) và độ chính xác cao
●Khả năng quá tải ngắn hạn mạnh mẽ; chịu được công suất định mức 10 lần trong 5 giây mà không bị hư hại rõ ràng
●Thiết bị đầu cuối bằng thép không gỉ; kết nối chống ăn mòn, chống gỉ và đáng tin cậy
● Lớp phủ thân thiện với môi trường; chống cháy và chống ăn mòn; không khói, không độc hại và không mùi
●Xác nhận hiệu suất nghiêm ngặt; Tuân thủ đầy đủ các tiêu chuẩn về điện áp chịu được, nhiệt ẩm và sốc nhiệt
●Tuân thủ các tiêu chuẩn GB-5792; chất lượng đáng tin cậy
Điện trở hãm cho bộ truyền động tần số thay đổi (VFD); điện trở bảo vệ cho bộ truyền động servo; tải điện trở để thử nghiệm điện tử công suất; điện trở lấy mẫu cho mạch cấp nguồn; điện trở giới hạn dòng điện dùng cho động cơ; điện trở khởi động; điện trở bảo vệ mạch. Được sử dụng rộng rãi trong các thiết bị trong các ngành công nghiệp như thang máy, máy móc cảng, máy cán, cần cẩu, tời, máy ép phun, máy kéo dây, máy ly tâm, máy dệt, thiết bị in và nhuộm, máy thu hồi xếp chồng, máy làm giấy, thiết bị sân khấu và hệ thống thử nghiệm.
| Đặc tính điện | Điều kiện kiểm tra | Hiệu suất |
| Điện môi chịu được điện áp | 2500VAC / 50Hz / 60 giây | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | Điện trở cách điện ≥100MΩ |
| Quá tải trong thời gian ngắn | Công suất định mức 10× trong 5 giây | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Kiểm tra bật nguồn theo chu kỳ (10 giây có điện, 90 giây tắt) | > 9.000 giờ |
| Nhiệt ẩm trạng thái ổn định | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Thay đổi nhiệt độ nhanh chóng | -55°C, 55°C, 155°C, 15 phút ở mỗi nhiệt độ, 5 chu kỳ | ΔR ≤ ±(2%R + 0,05Ω) |
| Khả năng chịu nhiệt | 350°C / 2h | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ (TCR) | Điện trở dưới tải định mức so với điện trở tĩnh | 300 trang/phút/°C |
| Chống cháy | Công suất định mức 10× trong 5 phút | Nóng đỏ mà không có ngọn lửa |
| Đặc tính cơ học | Điều kiện kiểm tra | Hiệu suất |
| Sức mạnh đầu cuối | 45N / 30 giây | Không có sự lỏng lẻo hoặc thiệt hại rõ ràng |
| Chống rung | 5–200Hz, 1g, 98m/s² | Không có thiệt hại rõ ràng đối với cấu trúc bên ngoài |
| Khả năng chịu nhiệt hàn | Các đầu cực chì được ngâm trong chất hàn 350±5oC trong 3 giây | ΔR ≤ ±(1%R + 0,05Ω); không có thiệt hại bên ngoài có thể nhìn thấy, dấu hiệu vẫn rõ ràng |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5oC trong 5 giây | Độ phủ hàn trên bề mặt thiết bị đầu cuối ≥95% |
| Tiêu chí so sánh | Điện trở sóng | Điện trở màng carbon / màng kim loại thông thường |
| Xử lý nguồn điện | Được thiết kế cho các ứng dụng công suất cao, 50W–10kW; chịu được công suất định mức 10× khi quá tải trong thời gian ngắn | Thông thường là 0,1–20W; dễ bị hư hỏng trong điều kiện quá tải |
| Khả năng chịu nhiệt độ và tuổi thọ sử dụng | Chịu được nhiệt độ lên tới 350°C; tuổi thọ dịch vụ theo chu kỳ vượt quá 9.000 giờ | Khả năng chịu nhiệt thấp hơn; màng điện trở có xu hướng lão hóa và bong tróc dưới nhiệt độ cao kéo dài |
| Công suất hiện tại | Thích hợp cho các ứng dụng dòng điện cao, phanh động cơ, xả tái tạo và giảm tải | Được thiết kế chủ yếu cho các mạch tín hiệu PCB dòng điện thấp |
| Đặc điểm điện cảm | Model tiêu chuẩn có độ tự cảm cao hơn; phiên bản sóng không cảm ứng có sẵn | Thiết kế không cuộn dây với độ tự cảm rất thấp, thích hợp cho các mạch công suất thấp tần số cao |
| Độ bền môi trường | Lõi gốm với các đầu cuối bằng thép không gỉ mang lại khả năng chống rung và sốc tuyệt vời | Cấu trúc màng mỏng có độ bám dính yếu hơn và dễ bị hư hỏng do rung động hơn |
| Hiệu quả chi phí | Hiệu quả chi phí cao cho các ứng dụng công suất cao; chi phí cao hơn cho xếp hạng công suất thấp | Chi phí thấp cho các ứng dụng tiêu thụ điện năng thấp; đắt tiền và ít thực tế hơn cho các yêu cầu năng lượng cao |
Câu hỏi 1: Làm cách nào để chọn điện trở có định mức công suất phù hợp?
A: Chọn một điện trở có công suất định mức gấp 1,5 đến 2 lần mức tiêu thụ điện thực tế trong mạch. Ngoài ra, hãy xem xét việc giảm công suất do nhiệt độ môi trường xung quanh; cần có mức công suất cao hơn cho môi trường nhiệt độ cao.
Câu hỏi 2: Nhiệt độ bề mặt điện trở rất cao có bình thường không?
Trả lời: Điện trở sóng DUFEW chuyển đổi năng lượng điện thành nhiệt trong quá trình hoạt động, do đó nhiệt độ bề mặt cao là bình thường. Đảm bảo vị trí lắp đặt thông thoáng và không có vật liệu dễ cháy. Nếu nhiệt độ cao bất thường, hãy kiểm tra tình trạng quá tải hoặc lựa chọn định mức công suất quá nhỏ.
Câu 3: Phương pháp lắp đặt điện trở nào được khuyến nghị?
A: Sản phẩm hỗ trợ lắp đặt theo chiều ngang hoặc chiều dọc; lắp ngang được ưu tiên để tạo điều kiện làm mát đối lưu tự nhiên. Đảm bảo có đủ khoảng trống xung quanh thân điện trở (thường ít nhất bằng đường kính của điện trở) và tránh lắp nó sát vào thành tủ hoặc các bộ phận sinh nhiệt khác. Nếu nhiều điện trở được lắp đặt cạnh nhau thì khoảng cách giữa chúng tối thiểu là 50mm.
Câu hỏi 4: Cấp dung sai điện trở cho dòng CRR là gì và tôi chọn như thế nào?
Trả lời: Dòng DUFEW CRR cung cấp ba cấp dung sai: Loại K (±10%), Loại J (±5%) và Loại H (±3%). Loại J (±5%) nói chung là đủ cho các ứng dụng tải và phanh công nghiệp; đối với các mạch lấy mẫu hoặc đo lường chính xác, nên sử dụng Loại H (±3%) để có độ chính xác cao hơn.
