Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

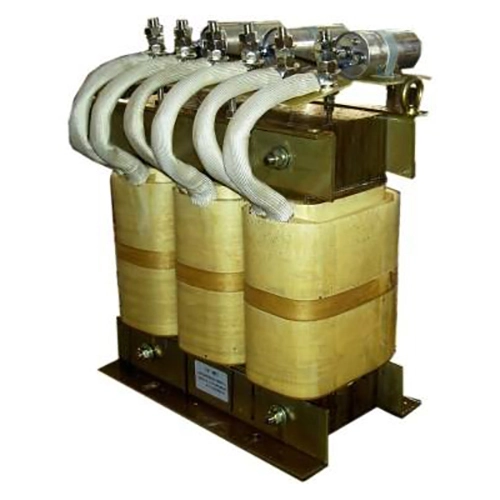

Bộ lọc sóng hình sin điện Dufew được lắp đặt ở phía đầu ra của hệ thống VFD để cải thiện chất lượng dạng sóng phía động cơ và cung cấp khả năng bảo vệ động cơ đáng tin cậy trong các ứng dụng công nghiệp. Trong quá trình vận hành chuyển mạch VFD, các xung điện ápPWM tần số cao được tạo ra và truyền qua cáp động cơ, đặc biệt là khi lắp đặt ở khoảng cách xa, có thể gây ra điện áp phản xạ, tăng ứng suất dv/dt, nhiễu điện từ và tổn thất động cơ bổ sung.
Bộ lọc sóng hình sin VFD sử dụng cấu trúc lọc thông thấp LC bao gồm cuộn kháng và tụ điện. Mạng lọc làm suy giảm các thành phần tần số sóng mang và sóng hài tần số cao từ tín hiệu đầu raPWM đồng thời cho phép điện áp tần số cơ bản đi qua một cách hiệu quả, chuyển đổi dạng sóng đầu ra thành dạng sóng gần hình sin mượt mà hơn.
Quá trình lọc giúp:
- Giảm bớt các thành phần tần số cao xung quanh mạch xung quanh.
- Cải thiện dạng sóng điện áp đầu cuối động cơ
- Giảm ứng suất dv/dt lên cách điện động cơ
- Giảm nhiễu điện từ (EMI)
- Cải thiện độ ổn định vận hành động cơ và độ tin cậy dịch vụ
Sản phẩm sử dụng lõi thép silicon cán nguội tổn thất thấp, vật liệu cách nhiệt loại F, công nghệ ngâm tẩm chân không và cấu trúc nhiệt được tối ưu hóa để duy trì hiệu suất ổn định trong quá trình vận hành công nghiệp liên tục, mang đến giải pháp hiệu quả cho hệ thống động cơ cáp dài, thiết bị tự động hóa và các ứng dụng VFD hiệu suất cao.
Không giống như cuộn kháng đầu ra tiêu chuẩn chủ yếu làm tăng trở kháng mạch, cấu trúc lọc LC mang lại sự suy giảm lớn hơn cho các thành phần chuyển mạch tần số cao, mang lại dạng sóng điện áp động cơ mượt mà hơn với độ méo tần số cao thấp hơn và giảm ứng suất điện trên cuộn dây động cơ.
Các xungPWM dv/dt cao có thể làm tăng ứng suất cách điện, đặc biệt khi lắp cáp dài giữa VFD và động cơ. Bộ lọc giúp hạn chế xung đột điện áp và hiệu ứng sóng phản xạ, giảm ứng suất lên cách điện cuộn dây động cơ và hỗ trợ động cơ hoạt động lâu dài hơn.
Cáp động cơ dài tạo ra điện dung phân tán có thể làm tăng dòng sạc và điện áp phản xạ. Dufew điều chỉnh các thông số điện theo yêu cầu hệ thống cho các ứng dụng như hệ thống bơm từ xa, thiết bị động cơ ngoài trời, máy móc ngầm và dây chuyền sản xuất lớn.
Bằng cách giảm nhiễu tần số cao và biến dạng dạng sóng đầu ra, bộ lọc có thể giúp giảm nhiễu điện từ của động cơ, tăng thêm nhiệt độ, tổn thất liên quan đến sóng hài và rung động cơ học liên quan đến dạng sóng đầu ra biến tần không ổn định.
Cuộn kháng và tụ điện được kết hợp theo đặc tính đầu ra của VFD. Cấu trúc LC thu được làm suy giảm các thành phần tần số sóng mang trong khi vẫn duy trì việc truyền tần số cơ bản và cải thiện dạng sóng điện áp ở phía động cơ.
Hệ thống từ tính có thể sử dụng lõi thép silicon cán nguội, cấu trúc khe hở không khí được tối ưu hóa và vật liệu từ tính tổn thất thấp để duy trì đặc tính điện cảm ổn định và kiểm soát tổn thất từ tính trong quá trình hoạt động liên tục.
Hệ thống cách nhiệt có thể kết hợp vật liệu cách nhiệt nhiệt độ cao loại F, ngâm tẩm chân không và vật liệu cách nhiệt chống cháy. Những biện pháp này hỗ trợ độ bền điện môi, độ ổn định cơ học và hoạt động đáng tin cậy trong điều kiện công nghiệp liên tục.
Ví dụ: SWF-4 3 2-1200
| Mã số | Sự miêu tả |
|---|---|
| SWF | Dòng bộ lọc sóng hình sin điện Dufew |
| 4 | Cấp điện áp (2=220V, 4=380V, 6=690V) |
| 3 | Số pha (3=Ba pha, 1=Một pha) |
| 2 | Vị trí lắp đặt (phía đầu ra VFD) |
| 1200 | Dòng điện định mức (1200A) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tần số hoạt động | 50Hz / 60Hz / Tùy chỉnh |
| Tần số sóng mang | 2kHz-8kHz |
| Biến dạng sóng hài điện áp | 5% |
| Xếp hạng hiện tại | 5A-1200A |
| Chiều dài cáp tối đa | Lên đến 3000m (phụ thuộc vào ứng dụng) |
| Khả năng quá tải | 1,5× dòng điện định mức trong 1 phút |
| Nhiệt độ tăng | 80K |
| Độ ồn | 65dB |
| Độ bền điện môi | 3000VAC / 10S |
| Điện trở cách điện | ≥100MΩ |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Tiêu chuẩn | GB/T15287/8 |
Giải pháp Bộ lọc sóng hình sin của Dufew phù hợp với các hệ thống VFD yêu cầu cải thiện hiệu suất dạng sóng đầu ra và bảo vệ động cơ.
| Ứng dụng | Yêu cầu chính |
|---|---|
| Hệ thống động cơ đường dài | Giảm căng thẳng điện áp liên quan đến cáp |
| Hệ thống bơm và quạt | Cải thiện sự ổn định hoạt động của động cơ |
| thiết bị CNC | Hỗ trợ hiệu suất gia công chính xác |
| Dây chuyền tự động hóa công nghiệp | Giảm nhiễu điện |
| Thang máy | Cải thiện độ tin cậy của ổ đĩa |
| Cần cẩu và thiết bị nâng | Hỗ trợ tăng tốc và phanh thường xuyên |
| Lắp đặt động cơ ngoài trời | Cho phép vận hành thiết bị từ xa |
Dufew Electric sản xuất các linh kiện điện tử công nghiệp, bao gồm bộ lọc, lò phản ứng, điện trở hãm, máy biến áp và các giải pháp điện tùy chỉnh. Đối với các sản phẩm lọc dạng sóng, việc sản xuất được thực hiện thông qua các quy trình được kiểm soát từ việc chuẩn bị và cuộn dây thành phần từ tính đến xử lý cách điện, ngâm tẩm, kiểm tra điện và kiểm tra lần cuối.
Quy trình sản xuất bao gồm:
- Gia công lõi từ
- Cuộn dây chính xác
- Xử lý cách nhiệt
- Tẩm chân không
- Kiểm tra hiệu suất điện
Kiểm tra chất lượng bao gồm các thông số cơ và điện chính, với các kiểm tra bao gồm:
- Kiểm tra điện trở cách điện
- Thử nghiệm khả năng chịu điện môi
- Kiểm tra thông số điện
- Kiểm tra độ tăng nhiệt độ
- Kiểm tra ngoại quan lần cuối
Dufew Electric cũng hỗ trợ sản xuất OEM, các thông số điện tùy chỉnh, hỗ trợ ứng dụng kỹ thuật và cung cấp theo dự án. Bản vẽ sản phẩm, báo cáo thử nghiệm và tài liệu chứng nhận có thể được cung cấp theo yêu cầu của khách hàng và dự án.
Dufew cung cấp giải pháp đóng gói tiêu chuẩn xuất khẩu cho các sản phẩm điện công nghiệp.
Bao bì bao gồm:
- Bảo vệ chống ẩm
- Cố định chống sốc
- Vỏ gỗ gia cố cho các mẫu nặng
- Nhãn nhận biết sản phẩm
- Tài liệu kỹ thuật
Mỗi đơn vị được kiểm tra trước khi vận chuyển để đảm bảo thông số kỹ thuật của sản phẩm đáp ứng yêu cầu của khách hàng.
| So sánh | Bộ lọc sóng hình sin | Lò phản ứng đầu ra |
|---|---|---|
| Nguyên tắc lọc | Lọc thông thấp LC để giảm các thành phần xung điện | Tăng trở kháng để hạn chế sự thay đổi hiện tại |
| Chức năng chính | Cải thiện chất lượng dạng sóng và giảm căng thẳng tần số cao | Giảm tốc độ tăng điện áp và biến động dòng điện |
| Dạng sóng đầu ra | Đầu ra điện áp gần hình sin | Dạng sóng xung vẫn còn |
| Ứng dụng cáp | Thích hợp cho hệ thống cáp động cơ dài hơn | Chủ yếu được sử dụng cho khoảng cách cáp vừa phải |
| Bảo vệ động cơ | Cung cấp sự bảo vệ mạnh mẽ hơn chống lại căng thẳng tần số cao | Cung cấp bảo vệ động cơ cơ bản |
Bộ lọc sóng hình sin sử dụng cấu trúc lọc LC để giảm các thành phần chuyển mạch xung quanh động cơ và cải thiện chất lượng dạng sóng phía động cơ. Cuộn kháng đầu ra chủ yếu tăng trở kháng để hạn chế sự thay đổi dòng điện và giảm tốc độ tăng điện áp, nhưng nó không định hình lại đáng kể dạng sóng đầu ra.
Nó được khuyến nghị cho các ứng dụng có cáp động cơ dài, động cơ nhạy cảm, yêu cầu nghiêm ngặt về EMC hoặc các hệ thống mà ứng suất điện ápPWM có thể ảnh hưởng đến độ tin cậy của động cơ.
Đúng. Các thông số lọc có thể được tùy chỉnh theo chiều dài cáp, công suất động cơ, đặc tính VFD và điều kiện vận hành.
Đúng. Dufew hỗ trợ các thiết kế tùy chỉnh dựa trên định mức điện áp, công suất hiện tại, tần số sóng mang, yêu cầu lắp đặt và điều kiện ứng dụng cụ thể.
