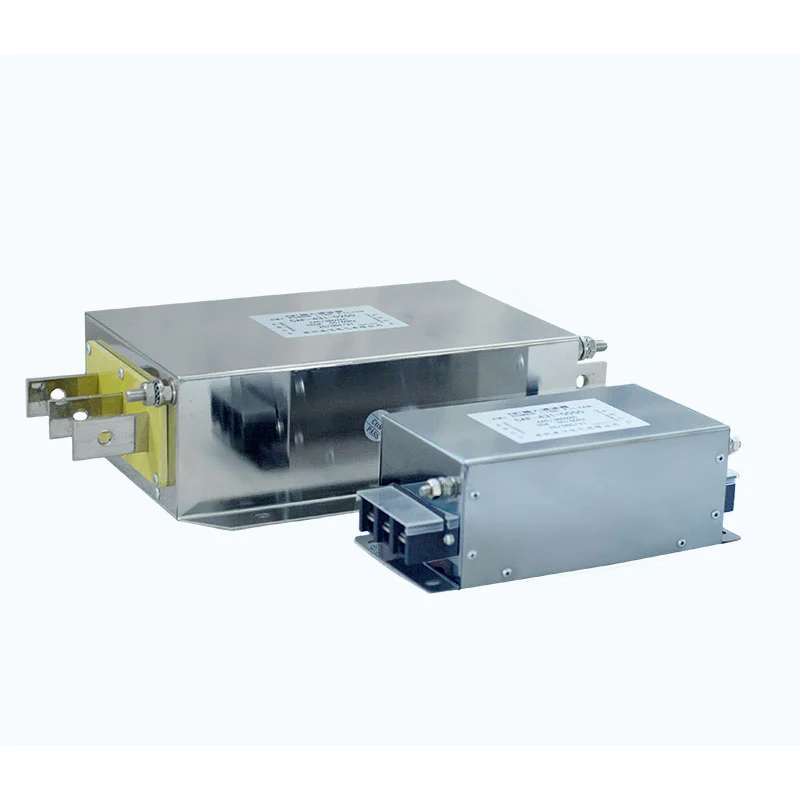

Bộ lọc một pha

Bộ lọc một pha điện Dufew được thiết kế để triệt tiêu nhiễu điện từ dẫn truyền do thiết bị điện tử công suất tạo ra trong quá trình hoạt động chuyển mạch tần số cao.

Được lắp đặt giữa nguồn điện xoay chiều và các đầu vào thiết bị (L/N), bộ lọc sử dụng cuộn cảm, tụ điện và các bộ phận giảm chấn để tạo thành mạng lọc LC được tối ưu hóa. Mạch cung cấp trở kháng cao đối với các tín hiệu nhiễu tần số cao không mong muốn trong khi vẫn cho phép truyền tải điện 50Hz/60Hz bình thường.

Trong quá trình vận hành hệ thống VFD một pha, bộ truyền động servo và nguồn điện chuyển mạch, nhiễu chuyển mạch tần số cao có thể lan truyền qua cáp điện và ảnh hưởng đến thiết bị điện tử gần đó.

Bộ lọc có hiệu quả làm giảm:

- Giao thoa chế độ vi sai giữa các đường dây điện

- Nhiễu ở chế độ chung giữa đường dây điện và mặt đất

- Tiến hành truyền nhiễu điện từ

- Rủi ro trục trặc thiết bị liên quan đến EMC

Thông qua thiết kế mạch được tối ưu hóa và kết hợp thành phần, Bộ lọc một pha Dufew cung cấp hiệu suất suy giảm ổn định, dòng rò được kiểm soát và hoạt động đáng tin cậy trong môi trường công nghiệp.

Công nghệ triệt tiêu EMI tiên tiến

Mạch lọc LC được tối ưu hóa

Bộ lọc tích hợp cuộn cảm, tụ điện và các bộ phận giảm chấn để tạo ra mạng trở kháng chọn lọc tần số.

Thiết kế cung cấp:

- Suy giảm nhiễu tần số cao

- Cải thiện khả năng cách ly tiếng ồn

- Truyền tải điện ổn định

- Hiệu suất tuân thủ EMC nâng cao

Ức chế tiếng ồn ở chế độ chung và chế độ vi sai

Nhiễu điện do các thiết bị chuyển mạch tạo ra thường xảy ra thông qua hai đường truyền.

Giao thoa chế độ vi sai

Xảy ra giữa các đường dây điện và chủ yếu do mạch chuyển mạch và các bộ phận chuyển đổi nguồn gây ra.

Can thiệp chế độ chung

Xảy ra giữa đường dây điện và mặt đất và có thể ảnh hưởng đến hệ thống điều khiển nhạy cảm, thiết bị liên lạc và dụng cụ chính xác.

Dufew tối ưu hóa mạch lọc để triệt tiêu cả hai chế độ nhiễu và cải thiện độ ổn định chung của hệ thống.

Ưu điểm kỹ thuật

1. Cải thiện khả năng tương thích điện từ

Bộ lọc giúp giảm sự truyền nhiễu giữa thiết bị điện tử và mạng lưới cung cấp điện, hỗ trợ giảm lượng khí thải dẫn truyền, cải thiện hiệu suất EMC, giảm nhiễu cho các thiết bị gần đó và vận hành hệ thống ổn định hơn.

2. Thiết kế nhỏ gọn cho tủ có không gian hạn chế

Cấu trúc một pha được thiết kế để lắp đặt điện nhỏ gọn, với diện tích lắp đặt nhỏ, nối dây L/N đơn giản và tích hợp tủ linh hoạt. Cấu hình thực tế của nó cũng tạo điều kiện thuận lợi cho việc thay thế và bảo trì định kỳ.

3. Hiệu suất công nghiệp đáng tin cậy

Dufew áp dụng các quy trình sản xuất được kiểm soát để hỗ trợ hoạt động ổn định trong môi trường tự động hóa công nghiệp. Những cân nhắc chính bao gồm lựa chọn thành phần từ tính, cấu trúc cách điện, xác minh thông số điện và đánh giá hiệu suất nhiệt trong điều kiện hoạt động liên tục.

Ứng dụng điển hình

Bộ lọc một pha Dufew phù hợp với các thiết bị điện tử yêu cầu hiệu suất EMC được cải thiện và giảm nhiễu đường dây điện.

Các ứng dụng điển hình bao gồm thiết bị sản xuất và tự động hóa công nghiệp, cũng như điện tử y tế, hệ thống phòng thí nghiệm, dây chuyền sản xuất điện tử và thiết bị truyền thông đòi hỏi chất lượng điện ổn định và kiểm soát EMI hiệu quả.

Khả năng thiết kế tùy chỉnh

Các ứng dụng khác nhau yêu cầu các đặc tính lọc khác nhau. Dufew Electric cung cấp các giải pháp tùy chỉnh dựa trên điện áp định mức, dòng điện định mức, đặc tính công suất của thiết bị, yêu cầu EMC, không gian lắp đặt và điều kiện môi trường.

Hỗ trợ kỹ thuật bao gồm lựa chọn sản phẩm, kết hợp thông số và đánh giá ứng dụng để giúp xác định cấu hình bộ lọc phù hợp cho thiết bị và điều kiện vận hành dự định.

Năng lực sản xuất và đảm bảo chất lượng

Dufew Electric chuyên về linh kiện điện tử công nghiệp, bao gồm bộ lọc EMI, bộ lọc sóng hài, cuộn kháng, điện trở hãm và các giải pháp điện tùy chỉnh. Đối với việc sản xuất Bộ lọc một pha, các quy trình chính bao gồm sản xuất linh kiện từ tính, lắp ráp chính xác, kiểm tra thông số điện, xác minh hiệu suất cách điện và đánh giá độ tin cậy về nhiệt.

Kiểm tra chất lượng chính có thể bao gồm:

- Kiểm tra điện trở cách điện
- Thử nghiệm khả năng chịu điện môi
- Xác minh hiệu suất điện
- Kiểm tra ngoại quan lần cuối

Dufew Electric hỗ trợ sản xuất OEM, giải pháp lọc tùy chỉnh, hỗ trợ ứng dụng kỹ thuật và hợp tác dự án công nghiệp theo yêu cầu của khách hàng.

Thông số kỹ thuật

Bộ lọc một pha và Bộ lọc ba pha

Câu hỏi thường gặp

Câu hỏi 1: Thiết bị nào yêu cầu Bộ lọc một pha?

Bộ lọc một pha thường được sử dụng cho các hệ thống VFD một pha, bộ truyền động servo, bộ nguồn chuyển mạch, hệ thống UPS, bộ điều khiển công nghiệp và các thiết bị điện tử khác yêu cầu triệt tiêu EMI.

Câu 2: Bộ lọc EMI nên được lắp đặt ở đâu?

Bộ lọc phải được lắp đặt ở phía đầu vào nguồn AC giữa các đầu nối nguồn điện và thiết bị. Việc lắp đặt đúng cách giúp ngăn chặn hiện tượng nhiễu do thiết bị tạo ra quay trở lại lưới điện.

Câu 3: Bộ lọc này có thể được sử dụng ở phía đầu ra biến tần không?

Không. Bộ lọc EMI phía đầu vào được thiết kế để triệt tiêu nhiễu đường dây điện. Các ứng dụng đầu ra VFD yêu cầu bộ lọc đầu ra chuyên dụng, bộ lọc sóng hình sin hoặc bộ lọc dv/dt.

Câu hỏi 4: Nên chọn mô hình bộ lọc chính xác như thế nào?

Lựa chọn nên xem xét điện áp định mức, dòng điện hoạt động, loại thiết bị, yêu cầu EMC, môi trường lắp đặt và không gian tủ. Dufew cung cấp các khuyến nghị tùy chỉnh dựa trên điều kiện ứng dụng thực tế.
