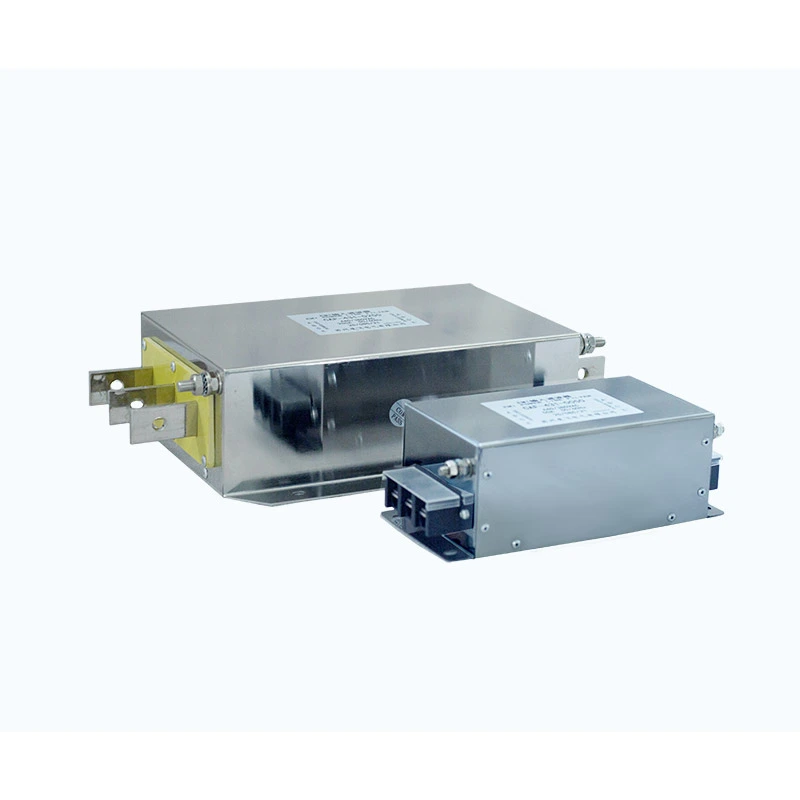

Bộ lọc đầu ra

Bộ lọc đầu ra được lắp đặt giữa các cực đầu ra VFD và các cực đầu vào động cơ để cải thiện chất lượng tín hiệu điện truyền đến động cơ.

Bằng cách kết hợp các mạch lọc nhiều giai đoạn với các thành phần từ tính được tối ưu hóa, nó làm giảm nhiễu chuyển mạch tần số cao do hoạt động của biến tần tạo ra và giảm ứng suất điện ở các đầu cực động cơ.

Thiết kế giúp giảm thiểu:

- Thành phần sóng hài tần số cao

- Xung điện áp tăng vọt do chuyển mạch nhanh

- ứng suất dv/dt lên cách điện động cơ

- Nhiễu điện từ qua cáp động cơ

Hệ thống cách nhiệt cung cấp:

- Dòng nối tiếp: 1500VDC/60S

- Dây nối đất: 2500VDC/60S

Với điện trở cách điện trên 100MΩ, khả năng quá tải gấp 1,4 lần dòng định mức trong 1 phút và hỗ trợ khoảng cách cáp động cơ lên ​​tới 400m với cáp được bảo vệ, các giải pháp Dufew phù hợp cho các hệ thống truyền động công nghiệp có yêu cầu khắt khe.

Thông số kỹ thuật

Mô tả mô hình

CAF-4 3 2-0600

Ưu điểm chính

1. Khả năng ứng dụng cáp dài

Cáp động cơ dài có thể tạo ra điện dung phân tán, có thể làm tăng dòng sạc và nhiễu tần số cao. Thiết kế mạch từ được tối ưu hóa giúp giảm tác động của điện dung cáp, cải thiện độ ổn định của dạng sóng đầu ra và giảm bức xạ tần số cao, giúp bộ lọc phù hợp cho việc lắp đặt động cơ từ xa. Nó hỗ trợ cáp được che chắn lên đến 400m và cáp không được che chắn lên đến 300m.

2. Cải thiện khả năng bảo vệ cách điện động cơ

Hoạt động chuyển mạch của động cơ có thể tạo ra sự tăng điện áp nhanh chóng và gây ra ứng suất tần số cao trên cuộn dây động cơ. Bộ lọc đầu ra giúp giảm tác động của dv/dt và ứng suất tăng đột biến của điện áp, hạn chế lão hóa lớp cách điện do chuyển mạch xung và cải thiện độ tin cậy dịch vụ tổng thể của động cơ.

3. Giảm nhiễu điện từ

Cấu trúc lọc nhiều giai đoạn giúp triệt tiêu nhiễu chuyển mạch tần số cao cũng như nhiễu chế độ chung và chế độ vi sai. Điều này có thể cải thiện hiệu suất EMC và giảm nhiễu trong các hệ thống được trang bị thiết bị giám sát và điều khiển nhạy cảm.

4. Duy trì hiệu suất động cơ với tổn thất bổ sung thấp

Thiết kế lọc chủ yếu nhắm vào các thành phần tần số cao trong khi vẫn duy trì năng lượng tần số cơ bản cần thiết cho hoạt động bình thường của động cơ. Điều này giúp duy trì công suất mô-men xoắn động cơ ổn định, giảm thiểu tổn thất bổ sung và hỗ trợ hoạt động liên tục đáng tin cậy.

5. Tích hợp công nghiệp linh hoạt

Thiết kế nhỏ gọn hỗ trợ cả lắp đặt theo chiều dọc và chiều ngang và có thể bố trí các tủ khác nhau. Xếp hạng điện áp và dòng điện tùy chỉnh cũng có sẵn để đáp ứng các ứng dụng công nghiệp cụ thể và yêu cầu của dự án OEM.

Kịch bản ứng dụng

Bộ lọc đầu ra Dufew phù hợp cho các ứng dụng có chiều dài cáp động cơ vượt quá 50 mét, cũng như thiết bị gia công servo có độ chính xác cao, hệ thống truyền động đồng bộ nhiều động cơ và dây chuyền sản xuất được trang bị thiết bị kiểm tra nhạy cảm. Nó cũng thích hợp cho cần cẩu và thiết bị ép phun đòi hỏi phải tăng tốc và phanh thường xuyên.

Các ứng dụng điển hình bao gồm tự động hóa công nghiệp, máy CNC, thang máy, thiết bị cảng, máy dệt, máy ép phun và hệ thống thử nghiệm.

So sánh lựa chọn

Năng lực sản xuất và đảm bảo chất lượng

Dufew Electric chuyên về linh kiện điện tử công nghiệp, bao gồm bộ lọc, cuộn kháng, điện trở hãm và các giải pháp điện tùy chỉnh.

Với kinh nghiệm kỹ thuật về các thành phần từ tính và ứng dụng hệ thống truyền động, Dufew cung cấp các giải pháp tùy chỉnh cho các mức điện áp, phạm vi dòng điện và yêu cầu lắp đặt khác nhau.

Khả năng sản xuất của Dufew bao gồm xử lý thành phần từ tính, cuộn dây chính xác, xử lý cách điện, xác minh thông số điện và kiểm tra hiệu suất, đảm bảo chất lượng sản xuất ổn định và hiệu suất sản phẩm đáng tin cậy.

Kiểm soát chất lượng bao gồm điện trở cách điện, khả năng chịu điện môi, độ tăng nhiệt độ, hiệu suất điện và kiểm tra bề ngoài. Mỗi giai đoạn được thiết kế để xác minh độ an toàn về điện, độ ổn định khi vận hành và chất lượng tổng thể của thành phẩm.

Dufew hỗ trợ sản xuất OEM, thiết kế tùy chỉnh, tài liệu kỹ thuật và hỗ trợ kỹ thuật ứng dụng để đáp ứng các yêu cầu công nghiệp khác nhau. Tài liệu chất lượng bao gồm chứng nhận quản lý chất lượng ISO, chứng nhận CE và báo cáo thử nghiệm sản phẩm.

Đóng gói & Giao hàng

Dufew áp dụng bao bì tiêu chuẩn xuất khẩu để đảm bảo vận chuyển an toàn các linh kiện điện công nghiệp.

Giải pháp đóng gói bao gồm:

- Bảo vệ chống ẩm

- Cố định chống sốc

- Vỏ gỗ gia cố cho mô hình lớn

- Nhãn nhận biết sản phẩm

- Tài liệu kỹ thuật

Mỗi sản phẩm đều được kiểm tra trước khi vận chuyển để đảm bảo tuân thủ yêu cầu của khách hàng.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa bộ lọc đầu ra và bộ phản ứng đầu ra là gì?

Bộ lọc đầu ra chủ yếu nhắm vào các thành phần chuyển mạch tần số cao, nhiễu điện từ và nhiễu điện từ ở phía động cơ. Lò phản ứng đầu ra chủ yếu làm giảm tốc độ tăng điện áp, hạn chế tác động của dòng điện và cải thiện điều kiện dạng sóng đầu ra.

Đối với các ứng dụng đòi hỏi khắt khe, giải pháp phù hợp tùy thuộc vào chiều dài cáp, loại động cơ và yêu cầu EMC.

Câu 2: Giải pháp này có thể giảm tiếng ồn động cơ không?

Đúng. Bằng cách giảm các thành phần tần số cao được tạo ra bởi chuyển mạch biến tần, nó có thể giúp giảm rung động điện từ và cải thiện điều kiện vận hành động cơ.

Câu 3: Tại sao việc lọc lại quan trọng đối với cáp động cơ dài?

Cáp dài làm tăng điện dung phân tán và có thể khuếch đại nhiễu tần số cao. Lọc thích hợp giúp giảm căng thẳng điện liên quan đến cáp và cải thiện độ ổn định của hệ thống.

Q4: Dufew có thể tùy chỉnh các giải pháp lọc không?

Đúng. Dufew cung cấp các giải pháp tùy chỉnh bao gồm định mức điện áp, công suất hiện tại, đặc tính lọc, kích thước và cấu trúc lắp đặt theo yêu cầu của khách hàng.
