Bộ lọc đầu vào

Trong các hệ thống tự động hóa công nghiệp hiện đại, VFD và các thiết bị điện tử công suất tạo ra tiếng ồn chuyển mạch tần số cao và nhiễu sóng hài trong quá trình vận hành. Những nhiễu loạn này có thể ảnh hưởng đến bộ điều khiển, hệ thống liên lạc, cảm biến và thiết bị nhạy cảm khác ở gần.

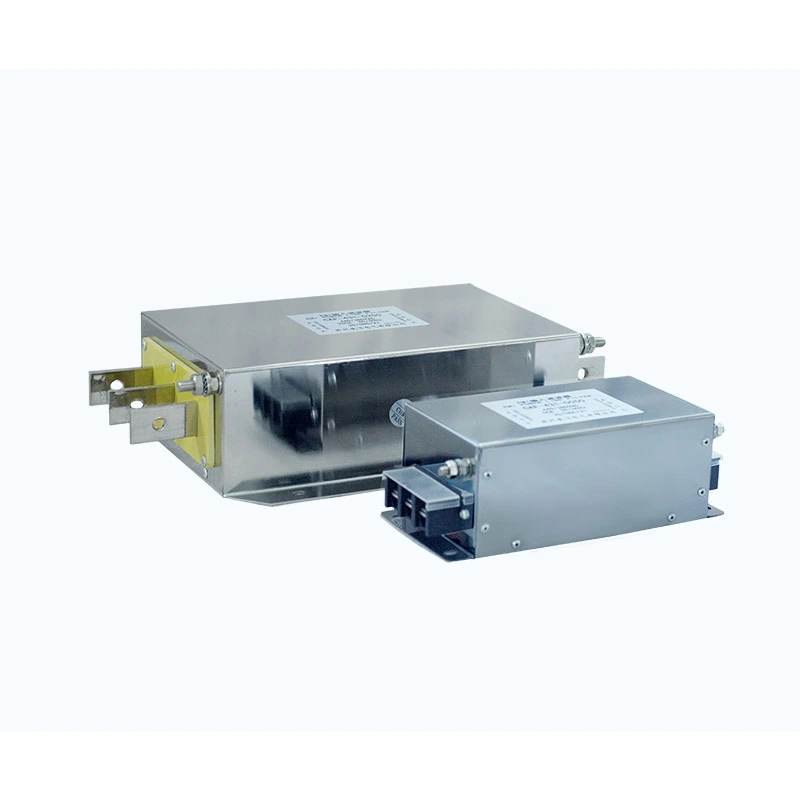

Bộ lọc đầu vào điện Dufew được lắp nối tiếp giữa nguồn điện và các đầu vào đầu vào của bộ truyền động VFD hoặc servo để giảm các đường truyền nhiễu điện từ giữa hệ thống truyền động và mạng điện.

Bộ lọc sử dụng cấu trúc lọc EMC nhiều giai đoạn kết hợp các thành phần từ tính, tụ điện và thiết kế giảm chấn được tối ưu hóa để ngăn chặn nhiễu ở cả chế độ chung và chế độ vi sai trên một dải tần số rộng.

Các tính năng thiết kế chính bao gồm:

- Thành phần từ tính tổn thất thấp cho hiệu suất lọc ổn định

- Mạng tụ điện được tối ưu hóa để triệt tiêu EMC

- Thiết kế dòng rò thấp để tương thích với các hệ thống bảo vệ

- Hiệu suất cách nhiệt cao cho môi trường công nghiệp

- Cấu hình cài đặt IP00/IP20 linh hoạt

Với hiệu suất EMC đáng tin cậy và các thông số điện có thể tùy chỉnh, Bộ lọc đầu vào Dufew giúp cải thiện độ ổn định của hệ thống trong các ứng dụng công nghiệp đòi hỏi khắt khe.

Bộ lọc đầu vào cải thiện hiệu suất hệ thống VFD như thế nào?

1. Giảm nhiễu điện từ dẫn truyền

Các thiết bị chuyển mạch VFD tạo ra nhiễu tần số cao có thể truyền qua cáp nguồn và phản hồi vào lưới điện. Bộ lọc giúp giảm lượng phát xạ dẫn điện, hạn chế truyền nhiễu tần số cao, cải thiện hiệu suất EMC và giảm thiểu nhiễu loạn cho các thiết bị điện gần đó.

2. Loại bỏ tiếng ồn ở chế độ chung và chế độ vi sai

Các đường nhiễu khác nhau đòi hỏi các phương pháp lọc khác nhau. Cấu trúc lọc kết hợp việc triệt tiêu tiếng ồn ở chế độ chung giữa đường dây điện và mặt đất với việc triệt tiêu chế độ vi sai để ngăn chặn nhiễu giữa các dây dẫn. Điều này giúp cải thiện khả năng tương thích điện từ trong môi trường công nghiệp phức tạp.

3. Cải thiện sự ổn định của mạng lưới điện

Mạng điện công nghiệp có thể bị ảnh hưởng bởi sự dao động điện áp, nhiễu chuyển mạch và nhiễu sóng hài. Bằng cách giảm tác động của những nhiễu loạn này lên hệ thống truyền động, bộ lọc giúp duy trì hoạt động ổn định của thiết bị và cung cấp khả năng bảo vệ bổ sung cho các bộ phận điện nhạy cảm.

4. Hỗ trợ các ứng dụng cáp dài và nhiều ổ đĩa

Các vấn đề về EMC có thể trở nên dễ nhận thấy hơn trong các hệ thống có nhiều ổ đĩa hoặc bố trí cáp động cơ dài. Thiết kế này phù hợp cho việc lắp đặt nhiều ổ đĩa, ứng dụng cáp dài, tủ điều khiển mật độ cao và hệ thống tự động hóa công nghiệp đòi hỏi hiệu suất EMC nhất quán.

Tính năng thiết kế chính

Cấu trúc lọc EMC ba giai đoạn

Cấu trúc ba giai đoạn được tối ưu hóa cung cấp khả năng suy giảm trên các dải tần số thấp, trung bình và cao, giúp giảm các loại nhiễu điện khác nhau và duy trì hiệu suất lọc hiệu quả trong các điều kiện hoạt động khác nhau.

Thiết kế hiện tại rò rỉ thấp

Cấu trúc tụ điện nối đất được tối ưu hóa nhằm hạn chế dòng điện rò rỉ không cần thiết đồng thời vẫn duy trì khả năng tương thích với các thiết bị chống rò rỉ. Điều này hỗ trợ hoạt động ổn định trong hệ thống điện công nghiệp.

Hệ thống cách nhiệt có độ tin cậy cao

Hệ thống cách điện được thiết kế để sử dụng lâu dài trong công nghiệp, với độ bền điện môi giữa các đường dây lên tới 1500VDC/60S, độ bền điện môi giữa các đường dây lên đến 2500VDC/60S và điện trở cách điện ≥100MΩ ở 1000VDC.

Kịch bản ứng dụng

Giải pháp Bộ lọc đầu vào Dufew được sử dụng rộng rãi trong các ứng dụng yêu cầu cải thiện hiệu suất EMC và độ ổn định điện.

Thông số kỹ thuật

Năng lực sản xuất và đảm bảo chất lượng

Dufew Electric chuyên về linh kiện điện tử công nghiệp bao gồm bộ lọc EMC, cuộn kháng, điện trở hãm và các giải pháp điện tùy chỉnh.

Thông qua các quy trình sản xuất được kiểm soát và kiểm tra hiệu suất điện, Dufew đảm bảo chất lượng sản phẩm đáng tin cậy cho các ứng dụng công nghiệp.

Kiểm soát chất lượng bao gồm:

- Kiểm tra linh kiện

- Kiểm tra hiệu suất điện

- Kiểm tra điện trở cách điện

- Chịu được điện áp thử nghiệm

- Xác minh chức năng

Dufew liên tục cải tiến hệ thống quản lý chất lượng và tiêu chuẩn sản phẩm.

Các chứng nhận và tài liệu kỹ thuật bao gồm:

- Hệ thống quản lý chất lượng ISO 9001

- Chứng nhận CE

- Báo cáo thử nghiệm sản phẩm

- Tài liệu kỹ thuật tùy chỉnh

Dufew hỗ trợ sản xuất OEM, thiết kế tùy chỉnh và hợp tác kỹ thuật cho khách hàng toàn cầu.

Đóng gói & Giao hàng

Dufew cung cấp các giải pháp đóng gói hướng tới xuất khẩu để bảo vệ các bộ phận điện trong quá trình vận chuyển.

Bao bì bao gồm:

- Bảo vệ độ ẩm

- Cố định chống sốc

- Bao bì gia cố cho các mô hình lớn

- Nhãn nhận biết sản phẩm

- Tài liệu kỹ thuật kèm theo lô hàng

Mỗi bộ lọc đều được kiểm tra trước khi giao hàng để đảm bảo tuân thủ yêu cầu của khách hàng.

Câu hỏi thường gặp

Câu hỏi 1: Mục đích của Bộ lọc đầu vào trong hệ thống VFD là gì?

Nó giúp giảm nhiễu điện từ được tạo ra trong quá trình vận hành VFD, cải thiện hiệu suất EMC và bảo vệ các bộ phận điện khỏi nhiễu điện bên ngoài.

Câu 2: Bộ lọc này nên được lắp đặt ở đâu?

Nó được lắp đặt giữa nguồn điện và thiết bị đầu cuối đầu vào biến tần VFD hoặc servo để giảm nhiễu truyền qua mạng điện và cải thiện độ ổn định của hệ thống.

Câu 3: Sản phẩm Dufew có thể hỗ trợ chiều dài cáp bao nhiêu?

Tùy thuộc vào điều kiện lắp đặt, giải pháp Dufew có thể hỗ trợ cáp có vỏ bọc lên đến 400 mét và cáp không có vỏ bọc lên đến 300 mét, giúp duy trì hiệu suất lọc ổn định trong các ứng dụng ở khoảng cách xa.

Câu hỏi 4: Dufew có thể tùy chỉnh các giải pháp lọc EMC không?

Đúng. Dufew cung cấp các giải pháp tùy chỉnh bao gồm định mức điện áp, công suất hiện tại, thông số lọc, kích thước cơ học và cấu trúc lắp đặt theo các yêu cầu ứng dụng khác nhau.

Giải pháp lọc EMC tùy chỉnh từ Dufew Electric

Dufew Electric cung cấp các giải pháp Bộ lọc đầu vào tùy chỉnh cho hệ thống VFD, bộ truyền động servo và các ứng dụng tự động hóa công nghiệp.

Với năng lực kỹ thuật chuyên nghiệp, quy trình sản xuất đáng tin cậy và kiểm soát chất lượng nghiêm ngặt, Dufew giúp khách hàng cải thiện hiệu suất EMC, giảm nhiễu điện và đạt được hoạt động ổn định lâu dài.
