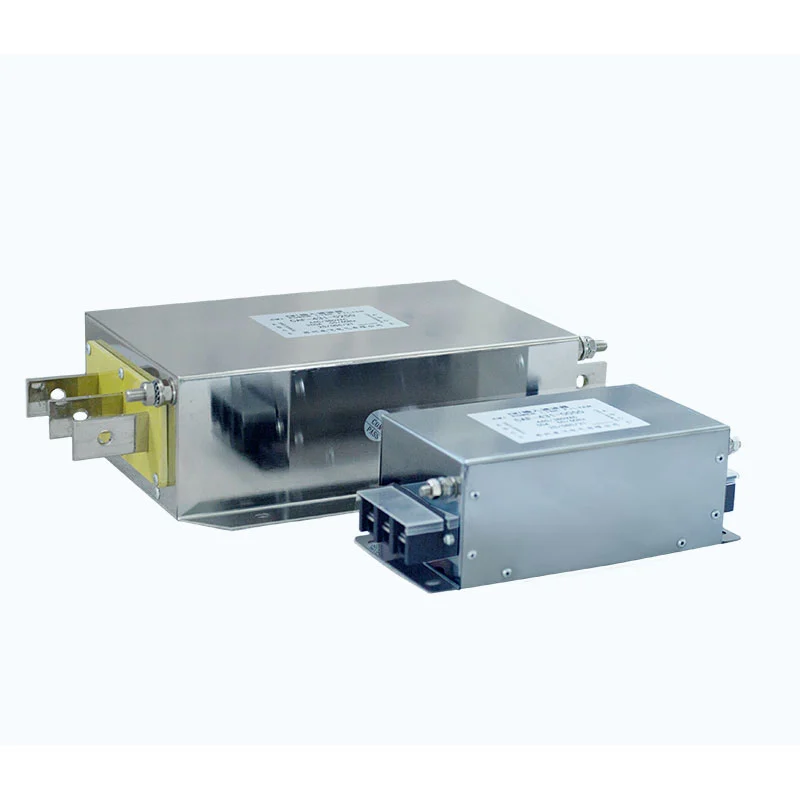

Bộ lọc thụ động

Bộ lọc thụ động điện Dufew được thiết kế cho các hệ thống điện công nghiệp bị ảnh hưởng bởi dòng điện hài từ VFD, bộ chuyển đổi, bộ chỉnh lưu và các tải phi tuyến khác. Bằng cách kết hợp các cuộn kháng lọc, tụ điện và điện trở giảm chấn không cảm ứng trong mạch LC được điều chỉnh, nó cung cấp đường dẫn trở kháng thấp cho các tần số hài đã chọn và giúp giảm lưu thông dòng điện hài trong mạng điện.

Các tải phi tuyến được tạo ra trong quá trình chuyển đổi AC-DC và chuyển mạch điện tử công suất có thể góp phần làm máy biến áp quá nóng, tăng tổn thất cáp, giảm hệ số công suất, gây thêm căng thẳng cho thiết bị điện và chất lượng điện không ổn định. Tùy thuộc vào điều kiện hệ thống, cấu hình lọc có thể được thiết kế để giải quyết các sóng hài đặc trưng như các thành phần bậc 5, 7, 11 và bậc cao hơn.

Hệ thống giúp giảm hiện tượng méo dòng điện hài, cải thiện hệ số công suất, hạn chế tổn thất liên quan đến sóng hài và hỗ trợ hoạt động điện ổn định. So với các hệ thống bù sóng hài chủ động, lọc thụ động sử dụng cấu trúc điện tương đối đơn giản, không có mạch điều khiển phức tạp, khiến nó phù hợp để hoạt động liên tục trong các ứng dụng công nghiệp với các đặc tính sóng hài có thể dự đoán được.

Hệ thống lọc LC hoạt động như thế nào?

Mạch cộng hưởng điều chỉnh

Lò phản ứng và tụ điện tạo thành một nhánh LC được điều chỉnh được thiết kế cho các tần số hài cụ thể.

Khi dòng điện hài đạt đến dải tần số thiết kế, nhánh lọc sẽ cung cấp đường trở kháng thấp hơn mạng điện, cho phép dòng điện hài được hấp thụ một cách hiệu quả.

Thiết kế này cung cấp:

- Giảm sóng hài có mục tiêu

- Độ méo dạng sóng hiện tại thấp hơn

- Cải thiện độ ổn định điện

- Khả năng vận hành công nghiệp liên tục

Thiết kế giảm xóc và bảo vệ

Điện trở không cảm ứng tích hợp kiểm soát các đặc tính cộng hưởng và cải thiện độ ổn định của mạch.

Cấu trúc giảm chấn giúp:

- Ngăn chặn khuếch đại cộng hưởng quá mức

- Hạn chế dòng điện hài bất thường

- Cải thiện độ tin cậy của tụ điện

- Kéo dài thời gian sử dụng hệ thống

Ưu điểm chính

1. Cấu trúc thụ động đơn giản

Thiết kế thụ động hoạt động mà không cần bộ điều khiển DSP hoặc mô-đun bù điện tử bổ sung, tạo ra cấu trúc điện đơn giản với ít thành phần điều khiển hơn, yêu cầu bảo trì thấp hơn và khả năng thích ứng tốt với môi trường vận hành công nghiệp.

2. Cải thiện chất lượng điện năng

Bằng cách giảm lưu thông dòng điện hài, hệ thống có thể giúp hạn chế tổn thất máy biến áp và cáp, giảm nhiệt độ tăng lên, cải thiện hệ số công suất và hỗ trợ hoạt động ổn định hơn của các thiết bị điện được kết nối.

3. Được thiết kế cho các ứng dụng công nghiệp

Dufew áp dụng các cân nhắc kỹ thuật cho các thành phần từ tính, kết hợp lò phản ứng và tụ điện, hiệu suất nhiệt và an toàn điện. Cấu hình thu được phù hợp để vận hành liên tục trong các hệ thống điện công nghiệp có đặc tính hài tương đối có thể dự đoán được.

Ứng dụng điển hình

Bộ lọc thụ động Dufew phù hợp với các hệ thống công nghiệp có đặc tính sóng hài tương đối ổn định.

Các ứng dụng điển hình bao gồm các nhà máy sản xuất, cơ sở luyện kim và xử lý hóa chất, thiết bị khai thác mỏ, máy dệt, dây chuyền sản xuất giấy, máy móc cảng và hệ thống ép phun nơi cần quản lý tải phi tuyến và dòng điện hài.

Khả năng thiết kế tùy chỉnh

Các hệ thống điện khác nhau yêu cầu các thông số lọc khác nhau.

Dufew cung cấp hỗ trợ kỹ thuật dựa trên:

- Dữ liệu đo sóng hài

- Đặc tính tải

- Cấp điện áp hệ thống

- Môi trường cài đặt

- Hiệu suất THDi yêu cầu

Các giải pháp tùy chỉnh có sẵn cho các yêu cầu chất lượng điện công nghiệp khác nhau.

Hướng dẫn lựa chọn

Việc lựa chọn một giải pháp lọc phù hợp đòi hỏi phải đánh giá:

Dufew cung cấp các đề xuất tùy chỉnh dựa trên dữ liệu đo hài hòa, thông số hệ thống và yêu cầu của dự án.

Năng lực sản xuất và đảm bảo chất lượng

Dufew Electric chuyên sản xuất thiết bị điện tử công nghiệp, cung cấp bộ lọc thụ động, cuộn kháng, điện trở hãm, máy biến áp và các giải pháp điện tùy chỉnh cho các ứng dụng công nghiệp. Công việc kỹ thuật của nó bao gồm phân tích hài hòa, khớp thông số điện và yêu cầu chất lượng điện, hỗ trợ thiết kế và sản xuất sản phẩm dành riêng cho ứng dụng.

Các khả năng sản xuất chính bao gồm xử lý lõi từ, cuộn dây lò phản ứng chính xác, kết hợp tụ điện và điện trở, xác minh thông số điện và kiểm tra hiệu suất nhiệt. Tùy thuộc vào cấu hình sản phẩm, việc kiểm tra chất lượng có thể bao gồm:

- Kiểm tra điện trở cách điện
- Thử nghiệm khả năng chịu điện môi
- Xác minh thông số cộng hưởng
- Kiểm tra độ tăng nhiệt độ
- Kiểm tra thông số điện
- Kiểm tra ngoại quan lần cuối

Tài liệu chất lượng có thể bao gồm chứng nhận quản lý chất lượng ISO, báo cáo thử nghiệm sản phẩm và hồ sơ xác minh hiệu suất điện theo yêu cầu hiện hành của sản phẩm và dự án.

Dufew Electric hỗ trợ sản xuất OEM, thiết kế điện tùy chỉnh, hợp tác kỹ thuật và các giải pháp chất lượng điện dựa trên dự án.

Thông số kỹ thuật

Bộ lọc thụ động và Bộ lọc sóng hài chủ động

Câu hỏi thường gặp

Câu hỏi 1: Thành phần nào được sử dụng trong Bộ lọc thụ động?

Bộ lọc thụ động bao gồm cuộn kháng, tụ điện và điện trở giảm chấn tạo thành mạch LC được điều chỉnh. Các thành phần này cung cấp đường dẫn có trở kháng thấp cho dòng điện hài được chọn và giúp cải thiện chất lượng điện năng.

Câu 2: Nên chọn mô hình phù hợp như thế nào?

Việc lựa chọn mô hình phụ thuộc vào điện áp định mức, dòng điện hoạt động, nguồn hài, phổ hài, yêu cầu THDi, cấu hình hệ thống và điều kiện lắp đặt.

Câu 3: Giải pháp này có phù hợp với mọi điều kiện hài hòa không?

Lọc thụ động thường phù hợp với các hệ thống có đặc tính sóng hài ổn định. Các ứng dụng có tải điều hòa thay đổi nhanh chóng có thể yêu cầu các giải pháp bù thay thế.

Q4: Dufew có thể tùy chỉnh các giải pháp lọc không?

Đúng. Dufew cung cấp các giải pháp tùy chỉnh dựa trên mức điện áp, công suất hiện tại, đặc tính hài hòa, yêu cầu lắp đặt và điều kiện dự án.
