Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.
Tủ điện trở phanh biến tần là thành phần quan trọng được sử dụng trong các ứng dụng phanh tái tạo dẫn động tần số thay đổi (VFD).
Khi động cơ được điều khiển bởi bộ biến tần giảm tốc nhanh chóng, động cơ có thể chuyển sang hoạt động tái tạo và trả lại năng lượng điện cho bus DC của biến tần. Năng lượng tái tạo này làm tăng điện áp bus DC.
Nếu năng lượng dư thừa không thể được giải phóng một cách hiệu quả, hệ thống biến tần có thể gặp phải:
- Báo động quá áp bus DC
- Biến tần tắt đột ngột
- Lỗi phanh
- Giảm hiệu suất thiết bị
- Khả năng hư hỏng mô-đun nguồn
Tủ điện trở phanh biến tần Dufew hoạt động cùng với bộ phận phanh để tiêu thụ năng lượng tái tạo một cách an toàn và duy trì hoạt động ổn định của biến tần.
Trong quá trình phanh:
1. Động cơ tạo ra năng lượng tái tạo trong quá trình giảm tốc.
2. Bộ hãm phát hiện điện áp DC bus tăng.
3. Tủ điện trở hãm được nối với mạch hãm.
4. Điện trở chuyển đổi năng lượng điện thành năng lượng nhiệt.
5. Cấu trúc làm mát tủ loại bỏ nhiệt sinh ra.
Quá trình tiêu tán năng lượng được kiểm soát này giúp duy trì hoạt động ổn định trong các chu kỳ tăng, giảm tốc và phanh khẩn cấp thường xuyên.
Không giống như các tủ điện trở thông dụng, tủ điện trở hãm biến tần yêu cầu phải khớp chính xác với hệ thống truyền động hoàn chỉnh.
Lựa chọn điện trở không chính xác có thể dẫn đến:
- Lực phanh không đủ
- Nhiệt độ điện trở quá cao
- Tuổi thọ sử dụng bị rút ngắn
- Biến tần hoạt động không ổn định
- Giảm hiệu quả phanh
Dufew Electric đánh giá điều kiện làm việc thực tế trước khi thiết kế tủ điện trở hãm.
Các thông số lựa chọn chính bao gồm:
| Yếu tố lựa chọn | Ảnh hưởng đến thiết kế |
|---|---|
| Điện áp biến tần | Xác định yêu cầu cách điện và cấu hình điện trở |
| Công suất động cơ | Xác định khả năng hấp thụ năng lượng |
| Tần số phanh | Ảnh hưởng đến thiết kế nhiệt và công suất điện trở |
| Tải quán tính | Xác định mức năng lượng tái tạo |
| Thời gian phanh | Ảnh hưởng đến khả năng quá tải |
| Chu kỳ nhiệm vụ | Xác định hoạt động liên tục hoặc gián đoạn |
| Môi trường cài đặt | Ảnh hưởng đến kết cấu tủ và phương pháp làm mát |
Thông qua lựa chọn dựa trên kỹ thuật, Dufew Electric cung cấp các giải pháp điện trở hãm phù hợp với yêu cầu ứng dụng thực tế.
Trong các thiết bị công nghiệp nặng, động cơ thường xuyên hoạt động trong điều kiện tải thay đổi.
Trong lúc:
- Giảm tốc nhanh
- Dừng khẩn cấp
- Giảm tải nặng
- Chu kỳ khởi động-dừng thường xuyên
động cơ có thể tạo ra năng lượng tái tạo đáng kể.
Nếu không có thiết bị hấp thụ năng lượng hiệu quả, năng lượng này sẽ tích tụ trong bus DC của biến tần và gây ra hiện tượng tăng điện áp.
Tủ điện trở hãm biến tần Dufew Electric cung cấp đường phóng điện được kiểm soát bằng cách chuyển đổi năng lượng điện tái tạo thành nhiệt.
Lợi ích bao gồm:
- Giảm dao động điện áp DC bus
- Cải thiện bảo vệ biến tần
- Hiệu suất phanh ổn định hơn
- Giảm nguy cơ tắt máy bất ngờ
Dufew Electric sử dụng cụm điện trở dạng sóng mô-đun được thiết kế đặc biệt cho các ứng dụng phanh động, mang lại hiệu suất hấp thụ năng lượng đáng tin cậy trong điều kiện phanh thường xuyên.
Các phần tử điện trở dạng sóng có bề mặt tản nhiệt lớn, mật độ công suất cao, hiệu suất điện trở ổn định và phù hợp với các chu kỳ hãm lặp đi lặp lại.
Tủ tích hợp nhiều mô-đun điện trở thông qua các cấu trúc dẫn điện đáng tin cậy và thanh cái bằng đồng. Mỗi lớp điện trở được thiết kế với các kết nối điện độc lập, không gian tản nhiệt chuyên dụng, cấu trúc dẫn điện được gia cố và bảo vệ theo dõi nhiệt độ.
Thiết kế mô-đun cung cấp một số lợi thế:
Nhiều mô-đun điện trở phân phối năng lượng phanh đồng đều, giảm ứng suất nhiệt lên từng bộ phận riêng lẻ và duy trì hiệu suất phanh ổn định trong quá trình hoạt động liên tục.
Công suất điện trở có thể được tùy chỉnh theo công suất động cơ, tần số phanh, đặc tính tải và yêu cầu về chu kỳ vận hành.
Nếu một mô-đun điện trở cần kiểm tra hoặc thay thế, kỹ thuật viên có thể bảo trì phần bị ảnh hưởng mà không cần thay thế toàn bộ tủ, giảm thời gian và chi phí bảo trì.
Quản lý nhiệt là một trong những yếu tố quan trọng nhất trong thiết kế điện trở hãm. Trong các chu kỳ phanh thường xuyên, nhiệt độ tăng quá mức có thể gây ra sự thay đổi giá trị điện trở, giảm hiệu quả phanh, lão hóa linh kiện và rút ngắn tuổi thọ sử dụng.
Dufew Electric thiết kế các giải pháp quản lý nhiệt theo điều kiện vận hành thực tế. Tủ có thể bao gồm các kênh luồng khí được tối ưu hóa, không gian thông gió độc lập, cấu trúc làm mát ống xả bên, quạt làm mát cưỡng bức và thiết bị bảo vệ nhiệt độ.
Đối với các phòng biến tần và hệ thống lắp đặt điện nhỏ gọn, hệ thống làm mát khí thải bên giúp giảm lưu thông không khí nóng xung quanh thiết bị biến tần, cải thiện khả năng quản lý nhiệt của phòng điện và ngăn ngừa sự tích tụ nhiệt gần tủ điều khiển.
Các giải pháp làm mát có thể được tùy chỉnh theo tần suất phanh, không gian lắp đặt, yêu cầu hoạt động liên tục và điều kiện môi trường.
Các khu công nghiệp khác nhau có những hạn chế lắp đặt khác nhau. Dufew Electric hỗ trợ cấu trúc tủ tùy chỉnh theo yêu cầu của khách hàng và điều kiện ứng dụng.
Lắp đặt sàn phù hợp cho các phòng điện, khu điều khiển công nghiệp, phòng thiết bị và phòng hệ thống truyền động.
Ưu điểm của nó bao gồm khả năng tiếp cận bảo trì dễ dàng, cấu trúc lắp đặt ổn định và phù hợp với các hệ thống điện lớn.
Lắp đặt gắn bên phù hợp cho các ứng dụng có không gian lắp đặt hạn chế, hệ thống thiết bị tích hợp và bố trí điện nhỏ gọn.
Các tùy chọn tùy chỉnh bao gồm kích thước tủ, hướng vào cáp, cấu trúc lắp đặt và cấu hình làm mát.

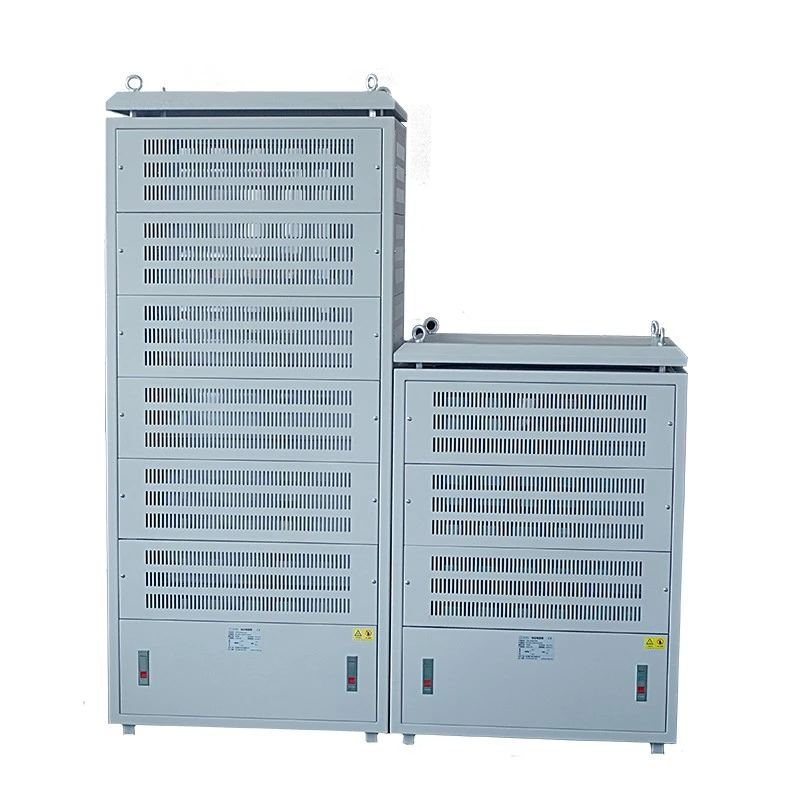

Tủ điện trở hãm Dufew được thiết kế đặc biệt cho hệ thống phanh chuyển đổi tần số, hấp thụ năng lượng tái tạo, điều khiển giảm tốc động cơ và các ứng dụng phanh động.
Hệ thống hỗ trợ dải công suất từ 20KW đến 500KW và điện áp làm việc lên tới 3000V, phù hợp với các ứng dụng biến tần công suất trung bình và cao.
Tủ sử dụng thanh cái bằng đồng gia cố, cấu trúc dẫn điện bằng thép không gỉ và thiết kế dây bên trong được tối ưu hóa để cải thiện khả năng mang dòng điện, giảm tổn thất kết nối và duy trì hoạt động ổn định ở mức tải cao.
Tủ có thể tích hợp các công tắc bảo vệ nhiệt độ, quạt làm mát, thiết bị đầu cuối bảo vệ và cấu trúc vỏ tùy chỉnh để nâng cao độ an toàn và độ tin cậy trong quá trình vận hành lâu dài.
Tủ điện trở phanh biến tần Dufew được sử dụng rộng rãi trong các hệ thống công nghiệp yêu cầu kiểm soát năng lượng tái tạo đáng tin cậy.
| Ứng dụng | Thiết bị | Yêu cầu chính |
|---|---|---|
| Thiết bị cảng | Cần cẩu, hệ thống nâng | Phanh thường xuyên và hấp thụ năng lượng tải nặng |
| Hệ thống khai thác | Palăng mỏ, thiết bị nâng hạ | Kiểm soát tải quán tính cao và hoạt động liên tục |
| Hệ thống thang máy | Thang máy công nghiệp, sàn nâng | Chu kỳ tăng tốc và phanh lặp đi lặp lại |
| Công nghiệp thép | Máy cán, bộ truyền động nặng | Phanh tái tạo tần số cao |
| Máy móc công nghiệp | Hệ thống động cơ lớn | Biến tần hoạt động ổn định |
| Hệ thống kiểm tra | Nền tảng thử nghiệm động cơ | Kiểm soát khả năng hấp thụ tải điện trở |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Tủ điện trở phanh biến tần |
| Ứng dụng | Hệ thống phanh tái tạo VFD |
| Phần tử điện trở | Điện trở sóng |
| Dải công suất | 20KW-500KW |
| Điện áp làm việc | 3000V |
| Phạm vi kháng cự | 0,01Ω-1KΩ |
| Độ chính xác kháng chiến | ±3% / ±5% / ±10% |
| Lớp bảo vệ | IP20/IP23 |
| Hệ số nhiệt độ | 300 trang/phút/oC |
| Lớp chống cháy | UL94V-2 |
| Tiêu chuẩn tham khảo | GB-5792 |
Ví dụ: CRC 100KW 2.7R J
| Mã số | Sự miêu tả |
|---|---|
| CRC | Tủ điện trở hãm |
| 100KW | Công suất định mức |
| 2,7R | Điện trở định mức |
| J | Độ chính xác điện trở (K=±10%, J=±5%, H=±3%) |
Trước khi giao hàng, Dufew Electric thực hiện thử nghiệm cơ và điện để xác minh độ tin cậy của sản phẩm.
| Mục kiểm tra | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Độ bền điện môi | 2500VAC/50Hz/60S | Dòng rò 10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | 10 lần công suất định mức 5S | Không có thiệt hại rõ ràng |
| Tuổi thọ tải dài hạn | Hoạt động theo chu kỳ | > 9000 giờ |
| Kiểm tra nhiệt độ ẩm | 40oC±2 /90%-95%RH/100h | △R<±(1%R+0,05Ω) |
| Chu kỳ nhiệt độ | Chu kỳ -55oC, 55oC, 155oC | △R<±(2%R+0,05Ω) |
| Khả năng chịu nhiệt | 350oC/2h | Không có thiệt hại rõ ràng |
Mỗi ứng dụng phanh VFD đều có các điều kiện vận hành và yêu cầu hiệu suất khác nhau. Dufew Electric cung cấp các giải pháp đánh giá kỹ thuật và tùy chỉnh dựa trên các thông số hệ thống, điều kiện lắp đặt và môi trường vận hành cụ thể.
Cấu hình điện trở hãm được thiết kế theo các thông số chính của hệ thống truyền động, bao gồm điện áp biến tần, công suất động cơ, tần số phanh, thời gian phanh và chu kỳ làm việc.
Các yêu cầu lắp đặt được xem xét cẩn thận để đảm bảo thiết kế tủ phù hợp và vận hành đáng tin cậy, bao gồm kích thước tủ, yêu cầu làm mát, môi trường trong nhà hoặc ngoài trời và yêu cầu kết nối cáp.
Các điều kiện vận hành khác nhau đòi hỏi các giải pháp phanh khác nhau, chẳng hạn như phanh liên tục, dừng khẩn cấp và các ứng dụng tăng hoặc giảm tốc thường xuyên.
Dựa trên các thông số này, Dufew Electric thiết kế cấu hình điện trở hãm và cấu trúc tủ phù hợp để đáp ứng các yêu cầu ứng dụng khác nhau.
Dufew Electric tích hợp sản xuất phần tử điện trở, lắp ráp tủ, thiết kế nhiệt, thử nghiệm điện và hỗ trợ kỹ thuật để cung cấp các giải pháp điện trở hãm hoàn chỉnh.
Khả năng sản xuất tích hợp này giúp đảm bảo chất lượng sản phẩm ổn định từ khâu sản xuất linh kiện đến khâu giao hàng cuối cùng.
Quy trình lắp ráp điện trở bao gồm sản xuất phần tử điện trở dạng sóng, xác minh điện trở và lắp ráp kết nối điện để đảm bảo hiệu suất ổn định.
Tích hợp tủ bao gồm lắp đặt lớp điện trở, lắp ráp thanh cái đồng, lắp đặt bộ phận bảo vệ và tích hợp hệ thống làm mát để vận hành đáng tin cậy.
Mỗi tủ điện trở hãm đều được kiểm tra độ chính xác của điện trở, hiệu suất cách điện, độ tin cậy của kết nối điện và chất lượng lắp ráp cơ khí trước khi giao hàng.
Dufew Electric tuân theo các quy trình quản lý chất lượng có cấu trúc để đảm bảo hiệu suất sản phẩm ổn định và hoạt động đáng tin cậy.
Hồ sơ chất lượng bao gồm:
- Chứng nhận hệ thống quản lý chất lượng ISO9001
- Chứng nhận CE
- Báo cáo thử nghiệm sản phẩm
- Biên bản kiểm tra nhà máy
Tài liệu kỹ thuật và báo cáo kiểm tra có thể được cung cấp theo yêu cầu cụ thể của dự án.
Dufew Electric cung cấp dịch vụ chuẩn bị vận chuyển chuyên nghiệp cho các thiết bị điện công nghiệp, đảm bảo mỗi tủ điện trở hãm được bảo vệ đúng cách trong quá trình vận chuyển và sẵn sàng lắp đặt sau khi giao hàng.
Quy trình đóng gói bao gồm bao bì bằng gỗ tiêu chuẩn xuất khẩu, chống ẩm, cấu trúc cố định bên trong và nhãn nhận dạng sản phẩm để cải thiện an toàn vận chuyển.
Trước khi giao hàng, các kỹ sư xác nhận các chi tiết quan trọng như kích thước tủ, trọng lượng sản phẩm, yêu cầu nâng và thông tin lắp đặt để giúp đảm bảo lắp đặt và vận hành suôn sẻ tại địa điểm của khách hàng.
Trong quá trình giảm tốc động cơ, năng lượng tái tạo làm tăng điện áp bus DC của biến tần. Tủ điện trở hãm sẽ hấp thụ và chuyển hóa năng lượng dư thừa này thành nhiệt năng, giúp ngăn ngừa lỗi quá áp biến tần và duy trì hệ thống hoạt động ổn định.
Việc lựa chọn phụ thuộc vào nhiều yếu tố, bao gồm điện áp biến tần, công suất động cơ, tần số hãm, quán tính tải, thời gian hãm, giá trị điện trở và chu kỳ làm việc. Các thông số này xác định cấu hình điện trở và thiết kế nhiệt phù hợp.
Đúng. Dufew Electric thiết kế tủ điện trở hãm theo thông số điện và yêu cầu ứng dụng thay vì nhãn hiệu biến tần cụ thể, cho phép tương thích với các hệ thống VFD khác nhau.
Đúng. Cấu trúc điện trở dạng sóng mô-đun và thiết kế quản lý nhiệt tối ưu được phát triển cho các chu kỳ tăng tốc và phanh lặp lại, khiến chúng phù hợp với các ứng dụng công nghiệp đòi hỏi khắt khe.
Đúng. Dufew Electric cung cấp các giải pháp tùy chỉnh theo các yêu cầu hệ thống khác nhau, bao gồm định mức công suất, giá trị điện trở, cấp điện áp, kích thước tủ, thiết kế làm mát và cấu trúc lắp đặt.
Để cung cấp giải pháp phù hợp, khách hàng nên cung cấp các chi tiết ứng dụng như điện áp biến tần, công suất động cơ, tần số phanh, chu kỳ làm việc, môi trường lắp đặt và giá trị điện trở yêu cầu.
Đúng. Dufew Electric cung cấp đánh giá kỹ thuật, tài liệu kỹ thuật, báo cáo thử nghiệm và giải pháp điện trở hãm tùy chỉnh để hỗ trợ các dự án công nghiệp khác nhau.
Các hệ thống VFD khác nhau yêu cầu cấu hình điện trở hãm khác nhau. Dufew Electric cung cấp các giải pháp tủ điện trở hãm biến tần tùy chỉnh dựa trên các thông số biến tần, đặc tính động cơ, yêu cầu phanh, điều kiện lắp đặt và nhu cầu quản lý nhiệt.
Với khả năng sản xuất điện trở chuyên nghiệp, hỗ trợ kỹ thuật và quy trình thử nghiệm hoàn chỉnh, Dufew Electric giúp khách hàng công nghiệp phát triển hệ thống phanh tái tạo đáng tin cậy với hiệu suất ổn định.
Hãy liên hệ với Dufew Electric về các yêu cầu về biến tần và ứng dụng của bạn để nhận được giải pháp tủ điện trở hãm phù hợp.
