Trong các hệ thống chuyển đổi nguồn và VFD công suất cao, giai đoạn chỉnh lưu chuyển đổi nguồn AC thành nguồn DC trước khi cung cấp cho phần biến tần. Trong quá trình chuyển đổi này, dòng điện bus DC có thể chứa các thành phần gợn sóng do đặc tính chỉnh lưu, dao động tải và hoạt động tái tạo.

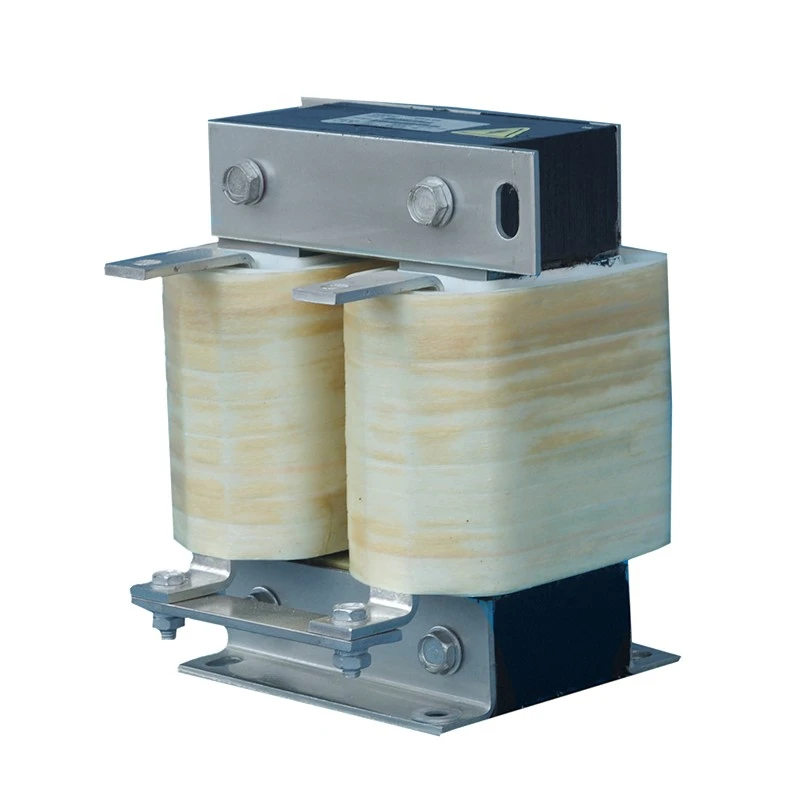

Lò phản ứng liên kết DC Dufew Electric được lắp đặt nối tiếp giữa bộ chỉnh lưu và bộ biến tần của mạch bus DC. Bằng cách cung cấp bộ lưu trữ năng lượng cảm ứng, nó làm giảm sự biến đổi dòng điện, duy trì dòng điện một chiều liên tục và giảm căng thẳng điện trên tụ điện DC và các thiết bị bán dẫn điện.
Không giống như các cuộn kháng AC thông thường, nó được thiết kế đặc biệt để vận hành dòng điện một chiều liên tục. Cấu trúc từ tính khe hở không khí được phân đoạn giúp cải thiện khả năng chống phân cực DC, giảm nguy cơ bão hòa từ tính và duy trì hiệu suất điện cảm ổn định trong quá trình hoạt động công nghiệp lâu dài.
Dufew sử dụng lõi thép silicon cán nguội tổn thất thấp, hệ thống cách nhiệt loại F, quy trình cuộn dây chính xác và công nghệ ngâm tẩm chân không để đạt được hiệu suất nhiệt đáng tin cậy, độ bền cách điện và độ ổn định cơ học.
Trong quá trình chuyển đổi AC-DC, sự dao động điện áp từ giai đoạn chỉnh lưu có thể tạo ra dòng điện gợn sóng vào bus DC. Bộ phản ứng làm mịn dạng sóng dòng điện DC, giảm các thành phần gợn sóng và cải thiện độ ổn định đầu vào của biến tần đồng thời giúp giảm căng thẳng cho tụ điện bus DC. Điều này đặc biệt có lợi cho các hệ thống truyền động công suất cao yêu cầu nguồn cung cấp năng lượng DC ổn định.
Trong các ứng dụng có tải dao động hoặc điều kiện nguồn điện không ổn định, xung dòng điện quá mức có thể ảnh hưởng đến hoạt động của biến tần. Bằng cách giảm sự gián đoạn dòng điện và duy trì dòng điện chỉnh lưu liên tục hơn, cuộn kháng hỗ trợ chuyển đổi biến tần ổn định và giúp giảm các điều kiện vận hành bất thường trong quá trình vận hành động.
Dòng điện gợn sóng cao có thể đẩy nhanh quá trình lão hóa tụ điện DC và tăng ứng suất nhiệt lên các bộ phận nguồn. Thiết kế được tối ưu hóa hạn chế xung dòng điện và giảm ứng suất gợn sóng trên tụ điện, giúp cải thiện độ tin cậy của các bộ phận bus DC và kéo dài tuổi thọ của toàn bộ hệ thống truyền động.
Bằng cách làm mịn các đặc tính dòng điện một chiều, lò phản ứng có thể cải thiện hiệu suất điện của hệ thống chuyển đổi. Giảm độ méo dòng điện góp phần sử dụng năng lượng tốt hơn và cải thiện khả năng tương thích với các hệ thống điện công suất cao.
Dòng điện một chiều liên tục tạo ra từ trường một chiều có thể khiến các lõi từ thông thường đạt đến trạng thái bão hòa. Dufew sử dụng cấu trúc lõi khe hở không khí được phân đoạn để giảm rủi ro bão hòa DC trong khi vẫn duy trì độ tự cảm ổn định và hiệu suất làm mịn dòng điện hiệu quả. Thiết kế này hỗ trợ hoạt động đáng tin cậy dưới tải DC liên tục.
Cấu trúc cuộn dây được tối ưu hóa cho hoạt động dòng điện DC cao, giúp giảm tổn thất điện trở DC và tăng nhiệt độ đồng thời duy trì hiệu suất điện ổn định và quản lý nhiệt hiệu quả. Đối với các ứng dụng dòng điện cao, cấu trúc cuộn dây lá mỏng cũng có thể được cung cấp để giảm kích thước tổng thể và cải thiện khả năng tản nhiệt.
Quá trình ngâm tẩm chân không giúp tăng cường hệ thống cách nhiệt và cải thiện khả năng chống ẩm, độ bền cơ học và khả năng chống rung. Kết hợp với thiết kế cấu trúc được tối ưu hóa, nó hỗ trợ hoạt động lâu dài đáng tin cậy trong khi vẫn duy trì độ rung điện từ và độ ồn thấp ≤65dB trong điều kiện thử nghiệm tiêu chuẩn.
| Ứng dụng | Lợi ích chính |
|---|---|
| Ổ đĩa tần số thay đổi | Cải thiện độ ổn định của bus DC |
| Hệ thống truyền động servo | Giảm tác động của dòng điện gợn sóng |
| Thang máy | Cải thiện độ tin cậy của ổ đĩa |
| Cẩu Cảng | Hỗ trợ thay đổi tải thường xuyên |
| Máy cán | Tăng cường sự ổn định khi vận hành ở công suất cao |
| Máy ép phun | Duy trì chuyển đổi năng lượng ổn định |
| Thiết bị kiểm tra công nghiệp | Cải thiện tính nhất quán về điện |
| Hệ thống tự động hóa | Bảo vệ các thành phần bus DC |
Nên sử dụng Lò phản ứng liên kết DC khi:
| Điều kiện ứng tuyển | Lợi ích dự kiến |
|---|---|
| Hệ thống VFD công suất cao | Giảm biến động bus DC |
| Bộ tụ điện DC lớn | Giảm căng thẳng hiện tại gợn sóng |
| Tăng/giảm tốc thường xuyên | Cải thiện sự ổn định vận hành |
| Tải trọng công nghiệp nặng | Giảm căng thẳng điện thành phần |
| Ứng dụng tái tạo | Cải thiện hiệu suất mạch DC |
| Hoạt động liên tục lâu dài | Nâng cao độ tin cậy của hệ thống |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng liên kết DC / Lò phản ứng bus DC |
| Vị trí lắp đặt | Bus DC giữa bộ chỉnh lưu và biến tần |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Xếp hạng hiện tại | 5A -- 3800A |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Dải tần số | 50Hz / 60Hz / Tùy chỉnh lên tới 500Hz |
| Điện cảm | Tùy chỉnh theo yêu cầu hệ thống |
| Khả năng quá tải | 1,5 × dòng điện định mức trong 60 giây |
| Độ bền điện môi | 3000VAC / 50Hz / 5mA / 1 phút |
| Điện trở cách điện | ≥100MΩ (1000VDC) |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Lớp chống cháy | UL94V-2 |
| Độ ồn | 65dB |
| Cuộc sống phục vụ | ≥15 năm |
| Tiêu chuẩn | IEC289 / GB10229 / JB9644 |
Ví dụ: CDL-600-0600-EIDA
| Mã số | Sự miêu tả |
|---|---|
| CDL | Dòng lò phản ứng DC |
| 600 | Cấp điện áp |
| 0600 | Dòng điện định mức 600A |
| EI | Cấu trúc cốt lõi |
| D/W | Cấu trúc lắp đặt |
| điều hòa không khí | Vật liệu cuộn dây |
| So sánh | Lò phản ứng liên kết DC | Lò phản ứng AC |
|---|---|---|
| Vị trí lắp đặt | Bus DC giữa bộ chỉnh lưu và biến tần | Phía đầu vào AC hoặc đầu ra động cơ |
| Chức năng chính | Dòng điện một chiều mượt mà và giảm hiện tượng gợn sóng | Giảm sóng hài AC và căng thẳng điện áp |
| Thiết kế từ tính | Cấu trúc khe hở không khí chống thiên vị DC | Thiết kế từ thông luân phiên |
| Ứng dụng chính | Ổn định xe buýt DC | Chất lượng điện năng và bảo vệ động cơ |
Dufew Electric chuyên sản xuất các linh kiện điện tử công suất bao gồm cuộn kháng, điện trở hãm, máy biến áp và các giải pháp điện tùy chỉnh.
Quy trình sản xuất của Dufew bao gồm xử lý lõi từ, cuộn dây chính xác, ngâm tẩm chân không, xử lý ở nhiệt độ cao và kiểm tra hiệu suất điện. Mỗi giai đoạn được kiểm soát để duy trì đặc tính điện ổn định và chất lượng sản phẩm đáng tin cậy.
Kiểm tra chất lượng bao gồm điện trở cách điện, điện áp chịu được, độ tự cảm, độ tăng nhiệt độ và hình thức bên ngoài. Những thử nghiệm này xác minh hiệu suất điện của lò phản ứng, độ tin cậy cách điện, đặc tính nhiệt và chất lượng sản xuất tổng thể.
Đối với các yêu cầu khác nhau của dự án, Dufew cung cấp dịch vụ sản xuất OEM và thiết kế điện tùy chỉnh, cùng với dịch vụ tư vấn kỹ thuật và hỗ trợ tài liệu kỹ thuật. Điều này cho phép sản phẩm được điều chỉnh phù hợp với các thông số điện, điều kiện lắp đặt và ứng dụng hệ thống cụ thể.
Lò phản ứng liên kết DC được lắp đặt trong mạch bus DC giữa bộ chỉnh lưu và bộ biến tần của VFD hoặc hệ thống chuyển đổi nguồn. Nó giúp làm dịu sự dao động của dòng điện một chiều, giảm các thành phần gợn sóng và cải thiện độ ổn định của bus DC.
Sự khác biệt chính là mạch ứng dụng. Một cuộn kháng AC được sử dụng trong các mạch điện xoay chiều để giảm sóng hài, hạn chế tác động của dòng điện và cải thiện chất lượng điện năng. Sản phẩm này được thiết kế cho các ứng dụng bus DC để làm dịu dòng điện gợn sóng và bảo vệ các bộ phận phía DC.
Dòng điện một chiều liên tục có thể tạo ra độ lệch từ trong lõi. Cấu trúc khe hở không khí được phân đoạn giúp ngăn ngừa bão hòa từ tính, duy trì độ tự cảm ổn định và đảm bảo hoạt động đáng tin cậy trong điều kiện DC.
Đúng. Dufew cung cấp các giải pháp tùy chỉnh bao gồm định mức điện áp, công suất dòng điện, giá trị điện cảm, vật liệu cuộn dây, cấu trúc lắp đặt và kích thước cơ học theo các yêu cầu hệ thống khác nhau.
