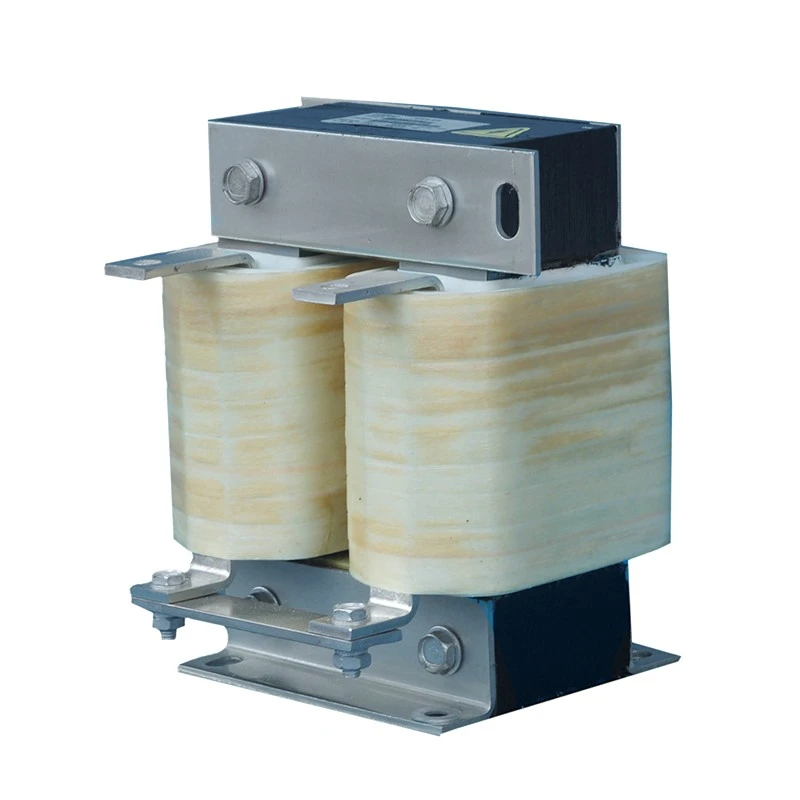

Lò phản ứng liên kết DC dọc được lắp đặt trong mạch bus DC trung gian của các hệ thống truyền động tần số thay đổi để cải thiện độ ổn định của nguồn DC trong quá trình hoạt động liên tục và thay đổi tải động.
Không giống như các thiết kế có cấu hình thấp nằm ngang, cấu hình này tập trung vào việc giảm chiều rộng của tủ thông qua cấu trúc lõi và cuộn dây được sắp xếp theo chiều dọc. Diện tích nhỏ cho phép nhiều thành phần truyền động được lắp đặt cạnh nhau, phù hợp với các tủ điện tiêu chuẩn có không gian ngang hạn chế.
Lò phản ứng Dufew được sản xuất với:
- Lõi thép silic cán nguội tổn thất thấp
- Cấu trúc từ tính khe hở không khí phân đoạn kháng thiên vị DC
- Hệ thống cách nhiệt nhiệt độ cao loại F
- Xử lý tẩm chân không
- Tùy chọn cuộn dây đồng hoặc nhôm
Cấu trúc dọc được tối ưu hóa mang lại hiệu suất điện cảm đáng tin cậy, tản nhiệt hiệu quả và tích hợp linh hoạt vào các hệ thống điều khiển công nghiệp.
Nhiều tủ điều khiển công nghiệp yêu cầu lắp đặt các thành phần có mật độ cao trong khi vẫn duy trì chiều rộng tổng thể nhỏ gọn. Cấu hình dọc giúp giảm không gian lắp đặt theo chiều ngang, cho phép các bộ truyền động được bố trí cạnh nhau hiệu quả hơn và tận dụng tốt hơn chiều sâu và chiều cao sẵn có của tủ. Cấu trúc này đặc biệt phù hợp với tủ VFD nơi chiều rộng là giới hạn không gian chính.
Cấu trúc thẳng đứng theo hướng luồng khí tự nhiên của nhiều tủ công nghiệp, hỗ trợ đường thông gió từ dưới lên trên để loại bỏ nhiệt hiệu quả hơn trong quá trình hoạt động liên tục. Bằng cách giảm tích tụ nhiệt cục bộ và duy trì độ ổn định nhiệt dưới tải định mức, thiết kế này giúp đảm bảo hiệu suất điện ổn định trong quá trình hoạt động lâu dài.
Trong quá trình tăng tốc, giảm tốc hoặc vận hành với tải thay đổi, sự dao động của dòng điện bus DC có thể làm tăng áp lực lên các bộ phận nguồn. Cuộn kháng giúp làm dịu sự biến đổi dòng điện và giảm tác động của dòng điện gợn sóng, hỗ trợ vận hành bus DC ổn định hơn đồng thời giúp bảo vệ tụ điện và các bộ phận biến tần.
Cấu trúc thẳng đứng được tối ưu hóa cho việc lắp đặt tủ thực tế, với khoảng lắp ngang nhỏ, định vị khe hở không khí ổn định và cách bố trí thiết bị đầu cuối nhỏ gọn. Hỗ trợ cơ học đáng tin cậy cho phép bộ phận này tích hợp dễ dàng hơn vào thiết bị công nghiệp đồng thời giảm bớt những hạn chế về cách bố trí tổng thể của tủ.
Cấu trúc từ tính được định vị theo chiều dọc làm giảm chiều rộng tủ bị chiếm dụng trong khi vẫn duy trì hiệu suất điện cảm cần thiết. Cấu hình lắp đặt hẹp của nó giúp tận dụng hiệu quả không gian tủ có sẵn và rất phù hợp với cách bố trí điện có mật độ cao.
Dòng điện một chiều liên tục có thể tạo ra độ lệch từ và làm tăng nguy cơ bão hòa. Dufew sử dụng cấu trúc khe hở không khí phân đoạn để duy trì độ tự cảm ổn định và cải thiện tuyến tính từ, giúp giảm rủi ro bão hòa và hỗ trợ hoạt động DC liên tục đáng tin cậy.
Xếp hạng hiện tại khác nhau đòi hỏi các giải pháp dây dẫn khác nhau. Có sẵn cuộn dây đồng và nhôm, trong khi cuộn dây lá mỏng có thể được sử dụng cho các mẫu có dòng điện cao. Cấu trúc cuộn dây được tối ưu hóa giúp kiểm soát tổn thất điện và cải thiện khả năng tản nhiệt để mang lại hiệu suất ổn định lâu dài.
Bố trí thiết bị đầu cuối được thiết kế đặc biệt để tích hợp tủ dọc, cho phép kết nối thuận tiện với hệ thống thanh cái phía trên đồng thời giảm không gian cần thiết cho việc định tuyến cáp ngang. Điều này dẫn đến việc sắp xếp hệ thống dây điện gọn gàng hơn và đơn giản hóa việc lắp đặt trong các bảng điều khiển nhỏ gọn.
Ví dụ: CDL-600-0600-EIDA
| Mã số | Sự miêu tả |
|---|---|
| CDL | Dòng lò phản ứng liên kết DC |
| 600 | Cấp điện áp (600 = 690VDC) |
| 0600 | Dòng điện định mức (0600 = 600A, 2500 = 2500A) |
| EI | Cấu trúc lõi (EI = Lõi ba pha, UI = Lõi một pha) |
| D/W | Cấu trúc lắp đặt (D = Dọc, W = Ngang) |
| điều hòa không khí | Vật liệu cuộn dây (A = Nhôm, C = Đồng) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng liên kết DC dọc |
| Ứng dụng | Hệ thống xe buýt VFD DC |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Xếp hạng hiện tại | 5A - 3800A |
| Tần số hoạt động | 50Hz / 60Hz / Tùy chỉnh lên tới 500Hz |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Khả năng quá tải | Dòng định mức 1,5× trong 60 giây |
| Độ bền điện môi | 3000VAC / 50Hz / 5mA / 1 phút |
| Điện trở cách điện | ≥100MΩ (1000VDC) |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Lớp nhiệt độ | T40 |
| Lớp chống cháy | UL94V-2 |
| Độ ồn | 65dB |
| Cuộc sống phục vụ | ≥15 năm |
| Tiêu chuẩn | IEC289 / GB10229 / JB9644 |
| Ứng dụng | Yêu cầu chính |
|---|---|
| Tủ điều khiển VFD tiêu chuẩn | Cải thiện độ ổn định của bus DC |
| Hệ thống truyền động thang máy | Hỗ trợ chu kỳ tăng tốc thường xuyên |
| Cần cẩu và thiết bị nâng | Duy trì chuyển đổi năng lượng đáng tin cậy |
| Hệ thống truyền động servo | Giảm tác động gợn sóng |
| Thiết bị tự động hóa công nghiệp | Tối ưu hóa việc sử dụng không gian tủ |
| Máy ép phun | Cải thiện độ tin cậy của hệ thống truyền động |
| Hệ thống kiểm tra | Duy trì nguồn điện DC ổn định |
| So sánh | Lò phản ứng liên kết DC dọc | Lò phản ứng liên kết DC ngang |
|---|---|---|
| Kết cấu | Thiết kế cao và hẹp | Thiết kế phẳng thấp |
| Ưu điểm chính | Tiết kiệm chiều rộng tủ | Tiết kiệm chiều cao tủ |
| Điều kiện lắp đặt tốt nhất | Chiều rộng hạn chế, chiều cao vừa đủ | Chiều cao hạn chế, độ sâu vừa đủ |
| Phương pháp làm mát | Đường dẫn luồng khí dọc | Đường dẫn khí ngang |
| Bố cục thiết bị đầu cuối | Kết nối hàng đầu | Kết nối bên |
| Ứng dụng điển hình | Tủ công nghiệp tiêu chuẩn | Tủ nhỏ gọn có chiều cao thấp |
Nó phù hợp cho các tủ điện có không gian ngang hạn chế nhưng có khoảng trống dọc. Cấu trúc hẹp giúp các kỹ sư đạt được bố cục bên trong nhỏ gọn.
Cấu hình dọc tập trung vào việc giảm chiều rộng tủ, trong khi cấu hình ngang được phát triển cho các ứng dụng có chiều cao tủ hạn chế.
Hiệu suất điện phụ thuộc vào thiết kế từ tính, giá trị điện cảm và dòng điện định mức. Cấu trúc dọc chủ yếu cải thiện tính linh hoạt khi lắp đặt và tích hợp tủ.
Đúng. Dufew hỗ trợ các giải pháp tùy chỉnh bao gồm các thông số điện, kích thước, kết cấu lắp đặt và vật liệu dây dẫn theo yêu cầu của dự án.
Dufew Electric chuyên về các linh kiện điện tử công suất tùy chỉnh, bao gồm Lò phản ứng liên kết DC, Lò phản ứng xoay chiều, điện trở hãm, máy biến áp và các giải pháp điện liên quan.
Với năng lực kỹ thuật chuyên nghiệp và quy trình sản xuất được kiểm soát, Dufew cung cấp các giải pháp lò phản ứng đáng tin cậy cho tự động hóa công nghiệp, hệ thống VFD và các ứng dụng chuyển đổi năng lượng.
Năng lực sản xuất bao gồm:
- Xử lý lõi chính xác
- Sản xuất cuộn dây
- Điều chỉnh khe hở không khí
- Tẩm chân không
- Kiểm tra hiệu suất điện
Mỗi sản phẩm đều được kiểm tra thông qua điện trở cách điện, điện áp chịu được, độ tự cảm, độ tăng nhiệt độ và kiểm tra tiếng ồn.
Dufew duy trì sự cải tiến liên tục trong quản lý chất lượng và tiêu chuẩn sản phẩm. Công ty cung cấp chứng nhận quản lý chất lượng ISO, chứng nhận CE, báo cáo thử nghiệm sản phẩm và tài liệu kỹ thuật để hỗ trợ khách hàng công nghiệp toàn cầu.
Dufew sử dụng các giải pháp đóng gói định hướng xuất khẩu để đảm bảo vận chuyển an toàn các lò phản ứng công nghiệp.
Bao bì bao gồm:
- Chống ẩm cho các bộ phận cách nhiệt
- Gia cố cố định trong quá trình vận chuyển
- Vỏ gỗ tùy chỉnh cho các mô hình lớn
- Nhận dạng sản phẩm và tài liệu kỹ thuật
Mỗi lò phản ứng đều được kiểm tra trước khi vận chuyển và được cung cấp các tài liệu cần thiết theo yêu cầu dự án của khách hàng.
