Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

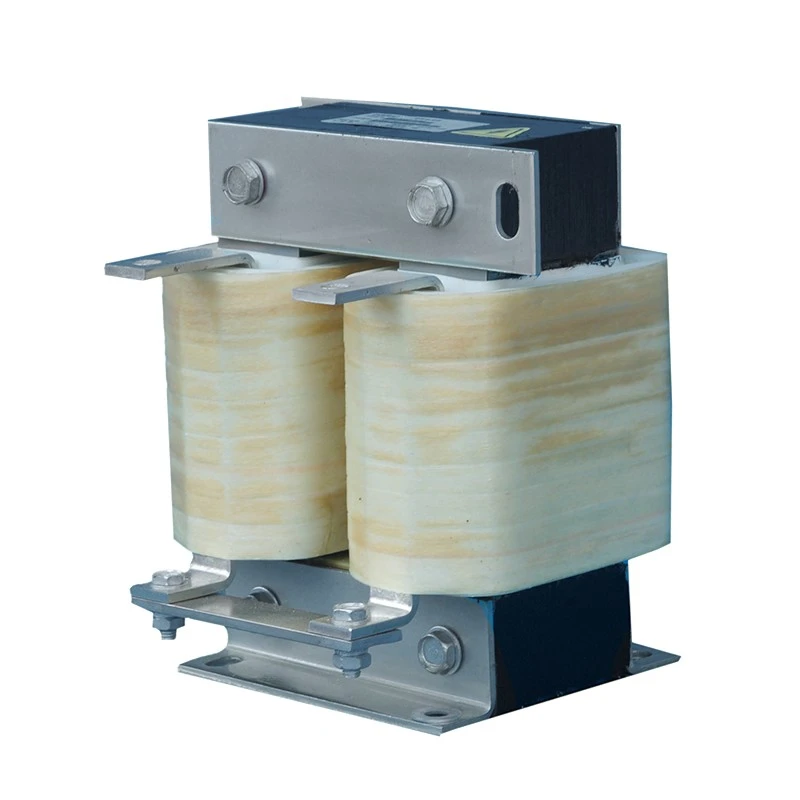

Lò phản ứng liên kết DC VFD được kết nối nối tiếp trong mạch bus DC trung gian giữa cầu chỉnh lưu và giai đoạn biến tần của hệ thống VFD.
Trong quá trình chuyển đổi AC-to-DC, hoạt động của bộ chỉnh lưu và sự thay đổi tải có thể gây ra hiện tượng gợn sóng và dao động điện vào bus DC. Lò phản ứng sử dụng các đặc tính lưu trữ năng lượng cảm ứng để làm dịu sự thay đổi dòng điện, duy trì dòng điện một chiều liên tục và cải thiện độ ổn định của nguồn điện biến tần.
Không giống như cuộn kháng AC tiêu chuẩn, cuộn kháng DC Link được thiết kế để hoạt động trong điều kiện dòng điện một chiều liên tục. Dufew sử dụng cấu trúc từ tính khe hở không khí phân đoạn kháng thiên vị DC để duy trì độ tự cảm ổn định và giảm nguy cơ bão hòa từ tính.
Các tính năng của lò phản ứng:
- Lõi thép silic cán nguội tổn thất thấp giúp giảm tổn thất từ tính
- Cấu trúc khe hở không khí được phân đoạn để vận hành DC ổn định
- Hệ thống cách nhiệt loại F cho độ tin cậy ở nhiệt độ cao
- Quá trình tẩm chân không cho độ bền cơ học và khả năng chống ẩm
- Tùy chọn cuộn dây đồng hoặc nhôm cho các yêu cầu hiện tại khác nhau
Những đặc điểm thiết kế này giúp Lò phản ứng liên kết DC Dufew phù hợp với các hệ thống VFD yêu cầu hiệu suất bus DC ổn định, tuổi thọ dài và hoạt động đáng tin cậy.
Giai đoạn chỉnh lưu tự nhiên tạo ra các thành phần gợn sóng trong dòng điện một chiều. Lò phản ứng liên kết DC làm mịn dạng sóng hiện tại, giảm dòng gợn sóng và giúp duy trì sự dẫn dòng liên tục, cung cấp đầu vào ổn định hơn cho biến tần. Điều này làm giảm sự dao động trong nguồn điện DC và hỗ trợ hoạt động ổn định của động cơ.
Dòng điện gợn sóng quá mức có thể làm tăng nhiệt độ tụ điện và đẩy nhanh quá trình lão hóa linh kiện. Bằng cách giảm ứng suất sạc và tải nhiệt trên các bộ phận bus DC, lò phản ứng có thể giúp kéo dài tuổi thọ của tụ điện, cải thiện độ tin cậy tổng thể của bộ phận và giảm yêu cầu bảo trì.
Thiết bị công nghiệp thường hoạt động trong điều kiện tăng tốc, phanh và thay đổi tải thường xuyên. Lò phản ứng giúp duy trì hoạt động biến tần ổn định và giảm tác động điện khi tải thay đổi nhanh, đồng thời hỗ trợ hoạt động đáng tin cậy của các thiết bị bán dẫn điện.
Bằng cách cải thiện các đặc tính của bus DC và giảm độ méo dòng điện, cuộn kháng giúp tối ưu hóa việc sử dụng điện năng và hạn chế ảnh hưởng của sóng hài. Điều này làm cho nó phù hợp với các hệ thống truyền động công nghiệp công suất cao, nơi cần có hiệu suất điện ổn định.
Dòng điện một chiều liên tục có thể tạo ra độ lệch từ và làm tăng nguy cơ bão hòa lõi trong các thiết kế lò phản ứng thông thường. Công nghệ khe hở không khí phân đoạn của Dufew cung cấp độ tự cảm ổn định hơn và độ tuyến tính từ được cải thiện, giúp giảm rủi ro bão hòa và duy trì hoạt động đáng tin cậy trong điều kiện DC liên tục.
Cấu trúc cuộn dây được thiết kế để hoạt động với dòng điện một chiều cao và có thể sử dụng dây dẫn bằng đồng hoặc nhôm tùy theo yêu cầu ứng dụng. Mất điện trở thấp và tăng nhiệt độ được kiểm soát góp phần mang lại hiệu suất ổn định lâu dài. Đối với các mẫu có dòng điện cao, cấu trúc cuộn dây lá mỏng cũng có thể được sử dụng để cải thiện khả năng tản nhiệt trong khi vẫn duy trì thiết kế lắp đặt nhỏ gọn.
Quá trình ngâm tẩm chân không giúp tăng cường hệ thống cách nhiệt và cải thiện độ ổn định cơ học, khả năng chống ẩm và chống rung. Việc xử lý này giúp duy trì hiệu suất cơ và điện đáng tin cậy trong quá trình vận hành công nghiệp lâu dài.
Giải pháp Lò phản ứng liên kết DC của Dufew được sử dụng rộng rãi trong các hệ thống truyền động động cơ và chuyển đổi năng lượng công nghiệp.
| Ứng dụng | Yêu cầu chính |
|---|---|
| Hệ thống truyền động tần số thay đổi | Giảm gợn DC và cải thiện độ tin cậy của ổ đĩa |
| Hệ thống truyền động servo | Cải thiện độ ổn định của bus DC trong quá trình vận hành động |
| Thang máy | Support frequent acceleration and braking cycles |
| Cần cẩu cảng và thiết bị nâng hạ | Nâng cao độ tin cậy trong điều kiện tải nặng |
| Máy cán | Giảm căng thẳng điện trong quá trình hoạt động liên tục |
| Máy ép phun | Cải thiện sự ổn định của động cơ truyền động |
| Máy kéo dây | Duy trì việc truyền tải điện trơn tru |
| Máy dệt | Hỗ trợ hoạt động ổn định lâu dài |
| Hệ thống kiểm tra | Cải thiện tính nhất quán về điện |
Nên sử dụng Lò phản ứng liên kết DC khi hệ thống VFD gặp phải:
| Tình trạng hệ thống | Mục đích được đề xuất |
|---|---|
| Biến động dòng điện DC thường xuyên | Giảm dòng điện gợn sóng |
| VFD nguồn điện áp với bộ lọc tụ điện | Bảo vệ tụ điện bus DC |
| Cung cấp máy biến áp công suất lớn | Cải thiện sự ổn định điện năng |
| Mất cân bằng điện áp ba pha | Giảm căng thẳng điện |
| Tăng tốc và giảm tốc thường xuyên | Cải thiện độ tin cậy của biến tần |
| Yêu cầu chất lượng điện năng cao | Giảm tác động hài hòa |
Ví dụ: CDL-600-0600-EIDA
| Mã số | Sự miêu tả |
|---|---|
| CDL | Dòng lò phản ứng liên kết DC |
| 600 | Cấp điện áp (600 = 690VDC) |
| 0600 | Dòng điện định mức (0600 = 600A, 2500 = 2500A) |
| EI | Cấu trúc lõi (EI = Lõi ba pha, UI = Lõi một pha) |
| D | Cấu trúc lắp đặt (D = Lắp đặt dọc, W = Lắp đặt ngang) |
| A | Vật liệu cuộn dây (A = Nhôm, C = Đồng) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng liên kết DC VFD |
| Vị trí lắp đặt | Mạch bus DC giữa bộ chỉnh lưu và biến tần |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tần số hoạt động | 50Hz / 60Hz / Tùy chỉnh lên tới 500Hz |
| Xếp hạng hiện tại | 5A - 3800A |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Khả năng quá tải | 1,5 lần dòng định mức trong 60 giây, cách nhau 1 giờ |
| Độ bền điện môi | 3000VAC / 50Hz / 5mA / 1 phút |
| Điện trở cách điện | ≥100MΩ ở 1000VDC |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Lớp chống cháy | UL94V-2 |
| Độ ồn | 65dB (thử nghiệm ở khoảng cách ngang 1 mét) |
| Cuộc sống phục vụ | ≥15 năm |
| Tiêu chuẩn áp dụng | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric chuyên về các linh kiện điện tử công suất tùy chỉnh, bao gồm Lò phản ứng liên kết DC, Lò phản ứng xoay chiều, điện trở hãm, máy biến áp và các giải pháp điện liên quan.
Với năng lực kỹ thuật chuyên nghiệp và quy trình sản xuất được kiểm soát, Dufew cung cấp các giải pháp lò phản ứng đáng tin cậy cho hệ thống VFD, tự động hóa công nghiệp và các ứng dụng chuyển đổi năng lượng.
Sản xuất Dufew bao gồm:
- Gia công lõi thép silicon chính xác
- Sản xuất cấu trúc từ tính khe hở không khí phân đoạn
- Sản xuất dây quấn đồng, nhôm
- Xử lý tẩm chân không
- Quá trình đóng rắn ở nhiệt độ cao
- Kiểm tra hiệu suất điện
Mỗi lò phản ứng đều trải qua các quy trình kiểm tra nghiêm ngặt, bao gồm:
| Mục kiểm tra | Mục đích |
|---|---|
| Kiểm tra điện trở cách điện | Xác minh độ tin cậy cách điện |
| Thử nghiệm khả năng chịu điện môi | Xác nhận hiệu suất an toàn điện |
| Kiểm tra điện cảm | Đảm bảo các đặc tính lò phản ứng cần thiết |
| Thử nghiệm tăng nhiệt độ | Xác minh hiệu suất nhiệt |
| Kiểm tra tiếng ồn | Kiểm soát độ ồn hoạt động |
| Kiểm tra ngoại hình | Xác nhận chất lượng sản xuất |
Dufew cung cấp các giải pháp tùy chỉnh dựa trên điện áp định mức, dải dòng điện, độ tự cảm, độ sụt áp, cấu trúc lắp đặt, không gian tủ và yêu cầu vật liệu cuộn dây. Thiết kế có thể được điều chỉnh phù hợp với các điều kiện cơ và điện khác nhau để đảm bảo tích hợp thích hợp với hệ thống truyền động của khách hàng.
Các dịch vụ bao gồm sản xuất OEM, thiết kế lò phản ứng tùy chỉnh, tài liệu kỹ thuật và hỗ trợ kỹ thuật ứng dụng, giúp khách hàng giải quyết các yêu cầu cụ thể của dự án từ việc lựa chọn sản phẩm cho đến tích hợp hệ thống.
Sản phẩm Dufew được sản xuất theo tiêu chuẩn công nghiệp và yêu cầu chất lượng được công nhận.
Các tiêu chuẩn áp dụng bao gồm:
| Tiêu chuẩn | Sự miêu tả |
|---|---|
| ISO 9001 | Hệ thống quản lý chất lượng |
| IEC289:1987 | Tiêu chuẩn lò phản ứng |
| GB10229-88 | Tiêu chuẩn lò phản ứng (Tương đương IEC289:1987) |
| JB9644-1999 | Lò phản ứng cho bộ truyền động điện bán dẫn |
| CN | Yêu cầu tuân thủ sản phẩm |
Dufew cung cấp các giải pháp đóng gói tiêu chuẩn xuất khẩu để đảm bảo vận chuyển an toàn và hiệu suất sản phẩm đáng tin cậy.
- Bảo vệ chống ẩm
- Cấu trúc cố định chống sốc
- Vỏ gỗ xuất khẩu gia cố cho lò phản ứng lớn
- Nhãn sản phẩm và tài liệu kỹ thuật
- Biên bản kiểm tra trước khi giao hàng
Mỗi thiết bị đều được kiểm tra trước khi giao hàng để đảm bảo rằng các thông số điện và yêu cầu cơ học đáp ứng các thông số kỹ thuật của khách hàng.
Dufew hỗ trợ:
- Sản xuất hàng loạt
- Dự án OEM
- Vận chuyển quốc tế
- Yêu cầu đóng gói tùy chỉnh
| Thứ nguyên so sánh | Lò phản ứng liên kết DC VFD | Lò phản ứng xoay chiều ba pha tiêu chuẩn |
|---|---|---|
| Vị trí lắp đặt | Được lắp đặt ở phần DC bus giữa bộ chỉnh lưu và biến tần | Được lắp đặt ở phía đầu vào AC hoặc phía đầu ra AC của hệ thống VFD |
| Thiết kế lõi từ | Lõi khe hở không khí được thiết kế cho dòng điện DC với các thành phần gợn sóng AC | Lõi từ thông thường được thiết kế cho từ thông AC đối xứng |
| Chức năng chính | Làm mịn dòng điện DC gợn sóng, cải thiện độ ổn định của bus DC, giảm căng thẳng cho các bộ phận DC | Giảm sóng hài AC, hạn chế dòng điện đột biến và cải thiện chất lượng dạng sóng AC |
| Điều kiện hoạt động | Hoạt động trong điều kiện phân cực DC và yêu cầu thiết kế chống bão hòa | Hoạt động trong điều kiện từ trường AC xen kẽ |
| Giá trị ứng dụng điển hình | Bảo vệ tụ điện DC và cải thiện độ ổn định khi vận hành biến tần | Cải thiện chất lượng nguồn điện phía AC và bảo vệ phía động cơ |
Lò phản ứng liên kết DC được lắp đặt trong mạch bus DC để làm dịu sự dao động dòng điện và giảm ứng suất gợn sóng trên các bộ phận DC. Một lò phản ứng AC được lắp đặt ở phía AC để kiểm soát sóng hài đầu vào hoặc ứng suất điện đầu ra. Vị trí lắp đặt và yêu cầu thiết kế của họ là khác nhau.
Nó được khuyến nghị cho các hệ thống VFD có định mức công suất lớn, dòng điện DC gợn sóng đáng kể, thay đổi tải thường xuyên hoặc các ứng dụng yêu cầu cải thiện độ ổn định của bus DC.
Bằng cách hạn chế dòng điện gợn sóng và giảm dao động dòng sạc, lò phản ứng giảm ứng suất nhiệt và điện trên các tụ điện DC, giúp cải thiện độ tin cậy và tuổi thọ sử dụng của chúng.
Đúng. Dufew hỗ trợ tùy chỉnh điện áp định mức, công suất dòng điện, giá trị điện cảm, độ sụt áp, vật liệu cuộn dây, kích thước và cấu hình lắp đặt theo yêu cầu của dự án.
Dufew Electric cung cấp các giải pháp Lò phản ứng liên kết DC tùy chỉnh cho các hệ thống VFD công nghiệp, thiết bị chuyển đổi nguồn và các ứng dụng tự động hóa.
Với năng lực kỹ thuật chuyên nghiệp, quy trình sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt, Dufew giúp khách hàng cải thiện độ ổn định của bus DC, giảm căng thẳng về điện và đạt được hoạt động lâu dài đáng tin cậy.
Liên hệ với Dufew Electric để có thiết kế lò phản ứng tùy chỉnh, hợp tác OEM và hỗ trợ dự án.
