Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

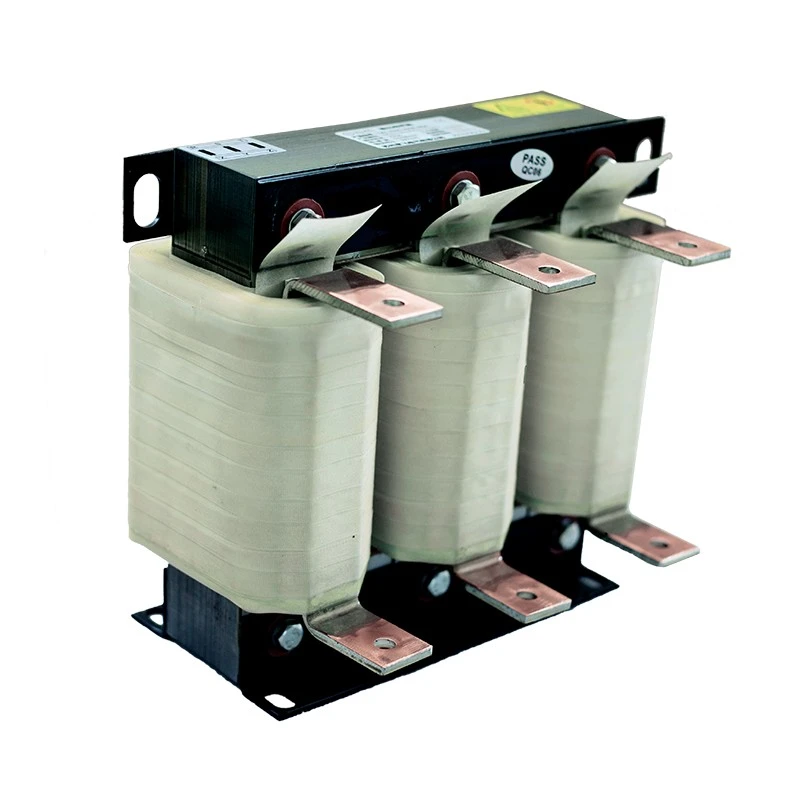

Lò phản ứng dòng AC Dufew Electric được lắp đặt giữa nguồn điện AC và các đầu vào đầu vào VFD để cung cấp trở kháng được kiểm soát, giúp ổn định dòng điện và cải thiện môi trường điện tổng thể.
Lò phản ứng giúp giảm dòng điện hài do mạch chỉnh lưu VFD tạo ra, hạn chế sự thay đổi dòng điện đột ngột, bảo vệ các bộ phận đầu vào của biến tần và cải thiện độ tin cậy tổng thể của hệ thống điện.
Bộ truyền động biến tần hiện đại (VFD) sử dụng công nghệ chuyển mạch tốc độ cao để kiểm soát tốc độ động cơ và nâng cao hiệu quả sử dụng năng lượng. Tuy nhiên, quá trình chuyển mạch và các đặc tính đầu vào phi tuyến có thể gây nhiễu điện cho hệ thống điện.
Nếu không có biện pháp bảo vệ đầu vào thích hợp, hệ thống VFD có thể gặp hiện tượng méo dòng điện hài, tăng đột biến dòng điện đầu vào, dao động điện áp, nhiễu điện và tăng ứng suất trên các bộ phận biến tần.
Những sự cố này có thể dẫn đến thiết bị điện quá nóng, giảm tuổi thọ của biến tần, hư hỏng tụ điện DC, động cơ hoạt động không ổn định và thiết bị ngừng hoạt động ngoài dự kiến.
Bộ chỉnh lưu đầu vào VFD có thể tạo ra dòng điện hài ảnh hưởng đến mạng điện, đặc biệt là ở các cơ sở vận hành nhiều hệ thống biến tần.
Nó làm giảm tác động hài hòa bằng cách thêm trở kháng vào mạch đầu vào, giúp cải thiện chất lượng điện năng và duy trì môi trường điện ổn định hơn.
Lợi ích bao gồm:
- Giảm phản hồi sóng hài tới nguồn điện
- Cải thiện độ ổn định dạng sóng điện áp
- Giảm nhiễu giữa các thiết bị điện
- Bảo vệ tốt hơn cho tụ điện và máy biến áp
Đối với các nhà máy có nhiều bộ truyền động tốc độ thay đổi, nó giúp tạo ra một hệ thống điện ổn định và đáng tin cậy hơn.
Trong quá trình khởi động động cơ, tăng tốc, thay đổi tải hoặc điều kiện nguồn điện không ổn định, tác động dòng điện quá mức có thể xảy ra và ảnh hưởng đến các bộ phận biến tần.
Lò phản ứng giúp giảm căng thẳng điện bằng cách hạn chế dòng điện đột biến đầu vào, giảm căng thẳng trên cầu chỉnh lưu, bảo vệ các bộ phận bus DC biến tần và cải thiện độ tin cậy VFD dài hạn.
Nó đặc biệt thích hợp cho các hệ thống điện công nghiệp có công suất ngắn mạch cao hoặc máy biến áp có trở kháng thấp.
Môi trường công nghiệp yêu cầu các bộ phận điện có thể hoạt động liên tục dưới sự thay đổi tải và điều kiện làm việc khắt khe.
Lò phản ứng dòng điện xoay chiều Dufew áp dụng công nghệ cách điện và thiết kế điện từ được tối ưu hóa để đạt được hiệu suất điện cảm ổn định, độ tăng nhiệt độ thấp hơn, giảm rung động điện từ và hoạt động lâu dài đáng tin cậy.
Lò phản ứng sử dụng vật liệu lõi thép silicon cán nguội chất lượng cao để giảm tổn thất từ tính và duy trì hiệu suất điện cảm ổn định trong quá trình hoạt động liên tục.
Thiết kế này cung cấp:
- Giảm tổn thất năng lượng và cải thiện hiệu suất vận hành
- Hiệu suất nhiệt tốt hơn trong điều kiện tải liên tục
- Đặc tính điện ổn định
- Hiệu suất đáng tin cậy cho hoạt động công nghiệp lâu dài
Dựa trên các yêu cầu hiện tại khác nhau, Dufew Electric cung cấp cấu trúc cuộn dây được tối ưu hóa để đảm bảo hiệu suất điện đáng tin cậy trong các ứng dụng công nghiệp khác nhau.
Các tính năng thiết kế quanh co:
- Tùy chọn cuộn dây đồng hoặc nhôm cho các nhu cầu ứng dụng khác nhau
- Thiết kế dây dẫn dòng điện cao để hỗ trợ các điều kiện vận hành đòi hỏi khắt khe
- Cải thiện hiệu suất tản nhiệt
- Giảm nhiệt độ cuộn dây tăng lên trong quá trình vận hành
Cấu trúc tối ưu hóa này cho phép lò phản ứng đáp ứng các yêu cầu công nghiệp khác nhau hiện nay trong khi vẫn duy trì hoạt động ổn định và hiệu quả.
Cụm cuộn dây được xử lý thông qua quá trình ngâm tẩm chân không và xử lý ở nhiệt độ cao, cải thiện hiệu suất cách điện và tăng cường độ bền cơ học tổng thể.
Quá trình được cải thiện:
- Độ bền cách nhiệt giúp vận hành an toàn hơn
- Độ ổn định cơ học trong điều kiện rung
- Chống rung và tác động môi trường
- Độ bền vận hành lâu dài
Quy trình sản xuất này giúp duy trì hiệu suất đáng tin cậy và kéo dài tuổi thọ sử dụng trong môi trường công nghiệp.
Việc chọn đúng Lò phản ứng dòng AC đòi hỏi phải khớp các thông số của lò phản ứng với hệ thống VFD.
Dufew Electric đánh giá các yếu tố sau:
| Thông số lựa chọn | Xem xét thiết kế |
|---|---|
| Điện áp VFD | Xác định mức cách điện và cấu hình lò phản ứng |
| Xếp hạng hiện tại | Xác định kích thước dây dẫn và thiết kế nhiệt |
| Công suất động cơ | Ảnh hưởng đến việc lựa chọn công suất lò phản ứng |
| Giảm điện áp | Xác định yêu cầu trở kháng |
| Tần số hoạt động | Ảnh hưởng đến thiết kế điện từ |
| Môi trường cài đặt | Xác định cấu trúc bảo vệ và lắp đặt |
Trước khi báo giá, khách hàng cần cung cấp:
- Công suất định mức VFD
- Điện áp đầu vào
- Dòng điện định mức
- Giảm điện áp yêu cầu
- Điều kiện lắp đặt
- Môi trường hoạt động
| Mục | Lò phản ứng dòng AC | Lò phản ứng đầu ra |
|---|---|---|
| Vị trí lắp đặt | Giữa nguồn điện và đầu vào VFD | Giữa đầu ra VFD và động cơ |
| Chức năng chính | Giảm sóng hài đầu vào và dòng điện đột biến | Bảo vệ cách điện động cơ và giảm căng thẳng dạng sóng đầu ra |
| Ứng dụng chính | Cải thiện chất lượng điện năng | Bảo vệ động cơ cáp dài |
| Người dùng tiêu biểu | Hệ thống VFD công nghiệp | Động cơ có kết nối cáp đường dài |
Dufew Electric cung cấp cả giải pháp lò phản ứng đầu vào và đầu ra theo yêu cầu hệ thống.
Các hệ thống công nghiệp khác nhau yêu cầu cấu hình điện và phương pháp lắp đặt khác nhau. Dufew Electric cung cấp các giải pháp lò phản ứng tùy chỉnh dựa trên yêu cầu ứng dụng, giúp khách hàng đạt được hiệu suất đáng tin cậy và tích hợp liền mạch vào các hệ thống điều khiển công nghiệp khác nhau.
Lò phản ứng có thể được tùy chỉnh theo các thông số điện chính, bao gồm điện áp định mức, dòng điện định mức, tỷ lệ sụt áp và tần số vận hành, để đáp ứng các yêu cầu khác nhau của hệ thống điện.
Để thích ứng với các cách bố trí tủ và môi trường lắp đặt khác nhau, lò phản ứng Dufew hỗ trợ nhiều tùy chọn lắp đặt, bao gồm lắp đặt tủ, lắp đặt độc lập, lắp dọc và lắp ngang.
Theo điều kiện ứng dụng cụ thể và yêu cầu hiện tại, khách hàng có thể lựa chọn vật liệu cuộn dây phù hợp, bao gồm cuộn dây đồng hoặc cuộn dây nhôm.
Với các tùy chọn cấu hình linh hoạt và thiết kế tùy chỉnh, lò phản ứng Dufew có thể được tích hợp vào các hệ thống điều khiển công nghiệp khác nhau trong khi vẫn duy trì hoạt động ổn định và đáng tin cậy.
Lò phản ứng dòng điện xoay chiều Dufew được sử dụng rộng rãi trong các hệ thống công nghiệp đòi hỏi chất lượng điện VFD được cải thiện và bảo vệ điện.
| Ứng dụng | Thiết bị tiêu biểu | Lợi ích chính |
|---|---|---|
| Tự động hóa công nghiệp | Máy CNC, dây chuyền sản xuất, hệ thống servo | Cải thiện độ ổn định điện |
| Hệ thống truyền động động cơ | Máy bơm, quạt, máy nén, băng tải | Giảm căng thẳng biến tần |
| Thiết bị nặng | Cần cẩu, thang máy, hệ thống nâng | Hoạt động đáng tin cậy dưới tải thay đổi |
| Công nghiệp sản xuất | Máy cán, thiết bị gia công | Cải thiện chất lượng điện năng |
| Hệ thống năng lượng tái tạo | Hệ thống biến tần, thiết bị lưu trữ năng lượng | Chuyển đổi năng lượng ổn định |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng dòng AC |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tần số làm việc | 50Hz / 60Hz / Lên đến 500Hz |
| Xếp hạng hiện tại | 5A - 3800A |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Khả năng quá tải | 1,5 lần dòng định mức trong 60 giây |
| Độ bền điện môi | 3000VAC / 50Hz / 5mA / 1 phút |
| Điện trở cách điện | ≥100MΩ (1000VDC) |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | T40/F (155oC) |
| Lớp chống cháy | UL94V-2 |
| Độ ồn | 65dB |
| Cuộc sống phục vụ | ≥15 năm |
| Tiêu chuẩn | IEC289:1987 / GB10229-88 / JB9644-1999 |
Ví dụ: CAL-4312-0250-EISA
| Mã số | Sự miêu tả |
|---|---|
| CAL | Lò phản ứng dòng AC |
| 4 | Cấp điện áp (2=220V, 4=380V, 6=690V) |
| 3 | Số pha |
| 1 | Loại lò phản ứng |
| 2 | Giảm điện áp |
| 0250 | Xếp hạng hiện tại |
| EI | Cấu trúc cốt lõi |
| S | Cấu trúc lắp đặt |
| A | Vật liệu cuộn dây |
Trước khi giao hàng, Dufew Electric thực hiện kiểm tra kết cấu và điện để đảm bảo hoạt động đáng tin cậy.
Kiểm tra bao gồm:
| Mục kiểm tra | Yêu cầu |
|---|---|
| Kiểm tra điện trở cách điện | ≥100MΩ |
| Kiểm tra độ bền điện môi | 3000VAC |
| Kiểm tra độ tăng nhiệt độ | Theo tải định mức |
| Xác minh thông số điện | Điện cảm và xác nhận hiện tại |
| Kiểm tra ngoại hình | Kiểm tra lõi, cuộn dây, thiết bị đầu cuối |
Dufew Electric chuyên về linh kiện điện tử công suất và các giải pháp điện tùy chỉnh, cung cấp Lò phản ứng dòng AC đáng tin cậy cho các ứng dụng công nghiệp khác nhau.
Với khả năng sản xuất tích hợp, Dufew quản lý các quy trình sản xuất chính từ xử lý lõi và sản xuất cuộn dây đến lắp ráp cuối cùng và kiểm tra chất lượng.
Quy trình sản xuất bao gồm cắt thép silicon, lắp ráp lõi và kiểm tra hiệu suất từ tính để đảm bảo các đặc tính điện từ ổn định.
Dufew cung cấp các tùy chọn cuộn dây đồng và nhôm với quy trình xử lý cách điện và ngâm tẩm chân không chuyên nghiệp để cải thiện độ tin cậy và độ bền của sản phẩm.
Quá trình sản xuất cuối cùng bao gồm lắp đặt thiết bị đầu cuối, thử nghiệm điện và kiểm tra chất lượng để đảm bảo mỗi lò phản ứng đáp ứng các tiêu chuẩn hiệu suất cần thiết.
Khả năng sản xuất tích hợp này cho phép Dufew Electric cung cấp cả Lò phản ứng dòng AC tiêu chuẩn và các giải pháp tùy chỉnh cho các ứng dụng công nghiệp khác nhau.
Dufew Electric tuân theo các quy trình quản lý chất lượng có cấu trúc để đảm bảo hiệu suất sản phẩm ổn định và hoạt động đáng tin cậy trong suốt thời gian sử dụng.
Các tài liệu chất lượng có sẵn bao gồm:
- Chứng nhận hệ thống quản lý chất lượng ISO
- Chứng nhận CE
- Báo cáo thử nghiệm sản phẩm
Tài liệu kỹ thuật và hồ sơ kiểm tra có thể được cung cấp theo yêu cầu dự án của khách hàng.
Lò phản ứng dòng AC cần được bảo vệ chống ẩm, rung và tác động cơ học trong quá trình vận chuyển.
Dufew Electric cung cấp:
- Bao bì đạt tiêu chuẩn xuất khẩu
- Bảo vệ độ ẩm
- Gia cố cố định bên trong
- Nhãn nhận biết sản phẩm
Trước khi giao hàng, các kỹ sư xác nhận:
- Đặc điểm sản phẩm
- Trọng lượng và kích thước
- Yêu cầu cài đặt
- Yêu cầu giao hàng
Chọn lò phản ứng thích hợp theo định mức công suất VFD, điện áp đầu vào, dòng điện định mức và độ sụt áp yêu cầu để đảm bảo khả năng tương thích với hệ thống ứng dụng.
Trước khi lắp đặt, hãy kiểm tra cẩn thận tình trạng sản phẩm, bao gồm tình trạng lõi, hình thức cuộn dây và các kết nối đầu cuối để đảm bảo lò phản ứng sẵn sàng hoạt động.
Phương thức kết nối tiêu chuẩn là:
Nguồn điện → Lò phản ứng dòng AC → Đầu vào VFD
Lò phản ứng phải được lắp đặt ở khu vực thông gió tốt, có đủ không gian để tản nhiệt và bảo trì trong tương lai.
Trong quá trình kết nối điện, hãy đảm bảo đi dây chính xác, kết nối đầu cuối an toàn và nối đất thích hợp để duy trì hoạt động an toàn và đáng tin cậy.
Sau khi cài đặt, hãy thực hiện kiểm tra hoạt động bằng cách kiểm tra tiếng ồn khi vận hành, theo dõi mức tăng nhiệt độ và xác minh hiệu suất tổng thể của hệ thống.
Một lò phản ứng dòng AC được lắp đặt ở phía đầu vào của bộ biến tần (VFD) để giảm méo sóng hài, hạn chế dòng điện tăng vọt, cải thiện chất lượng điện và bảo vệ các bộ phận biến tần khỏi ứng suất điện.
Không phải mọi ứng dụng VFD đều yêu cầu lò phản ứng đầu vào. Nó được khuyên dùng cho các hệ thống có vấn đề về sóng hài, nguồn điện không ổn định, dòng điện dao động thường xuyên, hoạt động nhiều biến tần hoặc thiết bị điện nhạy cảm.
Mức giảm điện áp phù hợp phụ thuộc vào yêu cầu chất lượng điện năng của hệ thống, điều kiện hài hòa, đặc tính đầu vào và môi trường vận hành. Dufew Electric đánh giá các thông số ứng dụng và đề xuất cấu hình phù hợp.
Đúng. Bằng cách giảm tác động hiện tại và ứng suất điện ở phía đầu vào VFD, nó giúp cải thiện độ ổn định của hệ thống và kéo dài tuổi thọ của các bộ phận biến tần.
Đúng. Dufew Electric cung cấp các giải pháp tùy chỉnh theo điện áp, dòng điện, tần số, cấu trúc lắp đặt, vật liệu cuộn dây và các yêu cầu khác của dự án.
Khách hàng nên cung cấp:
- Đánh giá công suất VFD
- Điện áp đầu vào
- Dòng điện định mức
- Giảm điện áp yêu cầu
- Môi trường cài đặt
- Điều kiện hoạt động
Dufew Electric cung cấp các giải pháp Lò phản ứng dòng AC tùy chỉnh cho các khách hàng công nghiệp yêu cầu cải thiện khả năng bảo vệ VFD, điều khiển sóng hài và quản lý chất lượng điện.
Với khả năng sản xuất chuyên nghiệp, hỗ trợ kỹ thuật và quy trình thử nghiệm hoàn chỉnh, Dufew Electric giúp khách hàng phát triển các giải pháp đáng tin cậy cho hệ thống truyền động công nghiệp.
Gửi các thông số VFD và yêu cầu ứng dụng của bạn tới Dufew Electric và các kỹ sư của chúng tôi sẽ đề xuất cấu hình phù hợp dựa trên điều kiện vận hành của bạn.
