Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.
Lò phản ứng tải điện Dufew được lắp nối tiếp giữa các cực đầu ra VFD (U/V/W) và tải động cơ để cải thiện độ ổn định phía tải và duy trì hoạt động đáng tin cậy trong các hệ thống truyền động động cơ đường dài.
Trong các ứng dụng điều khiển tần số thay đổi, tín hiệu chuyển mạch tần số cao được tạo ra bởi các thiết bị nguồn biến tần sẽ truyền qua cáp động cơ. Khi khoảng cách cáp tăng lên, điện dung phân bổ có thể gây ra dòng sạc bổ sung, dòng điện dao động và hiệu suất hệ thống không ổn định.
Bằng cách bổ sung trở kháng phù hợp cho mạch đầu ra, cuộn kháng giúp giảm ảnh hưởng của đặc tính cáp, làm dịu sự biến đổi dòng điện và cải thiện độ tin cậy của hệ thống động cơ dẫn động VFD.

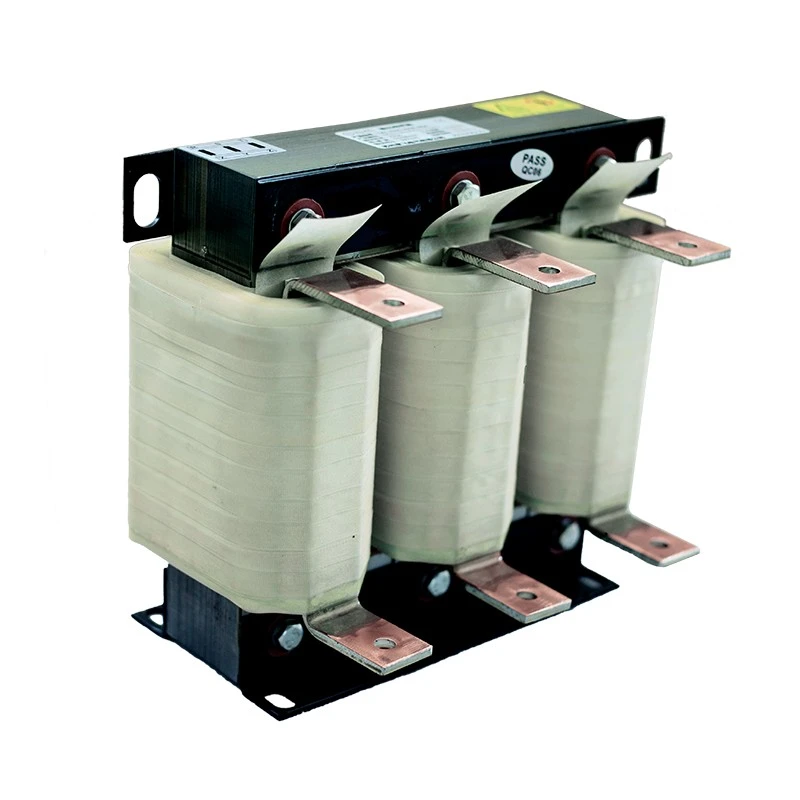

Được sản xuất bằng lõi thép silicon cán nguội tổn thất thấp, vật liệu cách nhiệt loại F, công nghệ ngâm tẩm chân không và cấu trúc cuộn dây được tối ưu hóa, Lò phản ứng tải Dufew mang lại hiệu suất điện cảm ổn định, độ tin cậy nhiệt tuyệt vời và tuổi thọ dài trong các điều kiện công nghiệp đòi hỏi khắt khe. Các mô hình dòng điện cao có thể sử dụng cấu trúc cuộn dây lá mỏng nhỏ gọn để cải thiện khả năng tản nhiệt và giảm nhiệt độ tăng.
Việc lắp đặt động cơ ở khoảng cách xa và tải công nghiệp thay đổi có thể tạo ra những thách thức về điện, bao gồm:
- Tăng hiệu ứng điện dung phân bố của cáp
- Dòng sạc điện dung quá mức
- Biến động dòng điện trong quá trình vận hành
- Bảo vệ quá dòng biến tần
- Giảm độ ổn định của động cơ truyền động
- Nhiễu điện từ trong hệ thống điều khiển
Lò phản ứng tải được lựa chọn phù hợp sẽ giúp tối ưu hóa các đặc tính điện phía tải, cải thiện độ ổn định của hệ thống và giảm thời gian ngừng hoạt động ngoài dự kiến trong các ứng dụng công nghiệp.
Khi động cơ được lắp đặt xa tủ VFD, đặc tính của cáp có thể ảnh hưởng đến hiệu suất điện và làm tăng ứng suất lên hệ thống truyền động. Lò phản ứng tải Dufew giúp giảm ảnh hưởng của điện dung cáp phân tán và hạn chế dòng sạc điện dung, hỗ trợ truyền tải đường dài ổn định hơn và vận hành đáng tin cậy cho các động cơ được lắp đặt từ xa.
Thiết bị công nghiệp thường hoạt động với tải thay đổi và tăng giảm tốc độ thường xuyên. Thiết kế lò phản ứng được tối ưu hóa giúp làm dịu các dao động dòng điện và duy trì hoạt động ổn định hơn của động cơ, giảm các điều kiện vận hành bất thường và hỗ trợ hiệu suất ổn định dưới tải động.
Nhiễu tần số cao được tạo ra trong quá trình vận hành VFD có thể ảnh hưởng đến động cơ cũng như các thiết bị điều khiển và tự động hóa gần đó. Hiệu ứng lọc phía tải giúp giảm các thành phần hài tần số cao và nhiễu điện từ, đồng thời góp phần giảm tiếng ồn và độ rung khi vận hành động cơ.
Nó sử dụng lõi thép silicon cán nguội tổn thất thấp, hệ thống cách nhiệt loại F, ngâm tẩm chân không và xử lý ở nhiệt độ cao. Tùy chọn cuộn dây đồng hoặc nhôm có sẵn theo yêu cầu ứng dụng. Sự kết hợp này mang lại độ tự cảm ổn định, độ rung được kiểm soát và hiệu suất nhiệt đáng tin cậy cho hoạt động công nghiệp lâu dài.
Cấu trúc lõi đối xứng ba pha mang lại hiệu suất từ tính cân bằng và đặc tính điện cảm ổn định đồng thời giúp giảm tổn thất từ tính. Sự sắp xếp tối ưu hóa này hỗ trợ hiệu suất điện ổn định và hoạt động đáng tin cậy trong quá trình sử dụng liên tục.
Các cấu hình lắp đặt khác nhau có sẵn để phù hợp với nhiều cách bố trí tủ và thiết bị khác nhau, bao gồm cấu trúc mở IP00, vỏ bảo vệ IP20, lắp đặt dọc và lắp đặt ngang. Kích thước tùy chỉnh cũng có thể được cung cấp theo không gian tủ có sẵn, cấu trúc thiết bị và yêu cầu cụ thể của dự án.
Giải pháp Lò phản ứng tải Dufew được sử dụng rộng rãi trong:
| Trường ứng dụng | Yêu cầu của khách hàng |
|---|---|
| Hệ thống truyền động động cơ đường dài | Giảm hiệu ứng cáp và cải thiện độ ổn định truyền dẫn |
| Thiết bị kiểm tra công nghiệp | Cải thiện độ ổn định dòng điện đầu ra và độ tin cậy đo lường |
| Cần cẩu cảng và thiết bị nâng hạ | Duy trì hoạt động đáng tin cậy khi thay đổi tải thường xuyên |
| Hệ thống truyền động thang máy | Cải thiện độ ổn định của ổ đĩa trong quá trình tăng tốc và giảm tốc |
| Hệ thống bơm và quạt | Nâng cao hiệu suất hoạt động liên tục |
| Máy cán và thiết bị khai thác mỏ | Hỗ trợ các ứng dụng công nghiệp nặng |
| Hệ thống truyền động servo | Cải thiện độ ổn định điện trong thiết bị tự động hóa |
| Điều kiện ứng tuyển | Sự giới thiệu |
|---|---|
| Khoảng cách cáp động cơ vượt quá 50 mét | Khuyến khích |
| Điện dung phân phối cáp ảnh hưởng đến hoạt động | Khuyến khích |
| Lỗi quá dòng biến tần xảy ra thường xuyên | Khuyến khích |
| Tải động cơ thay đổi thường xuyên | Khuyến khích |
| Nhiễu tần số cao ảnh hưởng đến thiết bị | Khuyến khích |
| Cần phải vận hành ở cường độ cao liên tục | Khuyến khích |
Lựa chọn phù hợp nên xem xét các thông số VFD, tình trạng cáp và yêu cầu tải động cơ. Những yếu tố này giúp xác định các thông số kỹ thuật điện và cấu hình lò phản ứng phù hợp.
Xem xét điện áp định mức, dòng điện đầu ra, công suất động cơ và tần số hoạt động. Các thông số này phải phù hợp với biến tần và hệ thống động cơ để đảm bảo hoạt động ổn định.
Chiều dài và loại cáp rất quan trọng, đặc biệt đối với các động cơ được lắp đặt xa VFD. Môi trường lắp đặt và điện dung phân bố cũng cần được xem xét khi lựa chọn lò phản ứng.
Cần đánh giá các điều kiện vận hành, sự thay đổi tải, yêu cầu vận hành liên tục và mức độ bảo vệ cần thiết. Việc tăng, giảm tốc hoặc tải thay đổi thường xuyên có thể yêu cầu cấu hình mạnh mẽ hơn.
Dufew cung cấp các thiết kế lò phản ứng tùy chỉnh dựa trên điều kiện ứng dụng, yêu cầu lắp đặt, thông số điện và thông số kỹ thuật của khách hàng.
Ví dụ: CAL-4321-0250-EISA
| Mã số | Sự miêu tả |
|---|---|
| CAL | Dòng lò phản ứng AC |
| 4 | Cấp điện áp (2=220V, 4=380V, 6=690V) |
| 3 | ba pha |
| 2 | Tải loại lò phản ứng |
| 1 | Sụt áp (1%=1%, 2%=2%) |
| 0250 | Dòng điện định mức (250A) |
| EI | Cấu trúc cốt lõi |
| T/T | Cấu Trúc Lắp Đặt (Dọc/Ngang) |
| điều hòa không khí | Vật liệu quấn (Nhôm/Đồng) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng tải VFD |
| Vị trí lắp đặt | Giữa đầu ra VFD và động cơ |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Xếp hạng hiện tại | 5A--3800A |
| Tính thường xuyên | 50Hz / 60Hz / Tùy chỉnh lên tới 500Hz |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Công suất quá tải | 1,5 lần dòng định mức trong 60 giây |
| Độ bền điện môi | 3000VAC / 50Hz / 5mA / 1 phút |
| Điện trở cách điện | ≥100MΩ (1000VDC) |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp nhiệt độ | T40 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Lớp chống cháy | UL94V-2 |
| Độ ồn | 65dB |
| Cuộc sống phục vụ | ≥15 năm |
| Tiêu chuẩn sản xuất | IEC289 / GB10229 / JB9644 |
Dufew Electric chuyên về lò phản ứng, điện trở, hệ thống phanh, máy biến áp và các giải pháp điện tử công suất tùy chỉnh. Quy trình sản xuất của nó bao gồm xử lý lõi thép silicon, cuộn dây chính xác, ngâm tẩm chân không, xử lý ở nhiệt độ cao và kiểm tra hiệu suất điện.
Kiểm soát chất lượng bao gồm điện trở cách điện, điện áp chịu được, độ tăng nhiệt độ và xác minh hiệu suất điện để đảm bảo hiệu suất sản phẩm đáng tin cậy.
Dufew hỗ trợ thiết kế điện tùy chỉnh, sản xuất OEM, tài liệu kỹ thuật và kỹ thuật ứng dụng cho các yêu cầu công nghiệp khác nhau.
Sản phẩm Dufew được sản xuất theo yêu cầu công nghiệp đã được công nhận, bao gồm:
- Hệ thống quản lý chất lượng ISO 9001
- Tuân thủ CE
- IEC289
-GB10229
-JB9644
Dufew cung cấp các giải pháp đóng gói xuất khẩu chuyên nghiệp theo yêu cầu về kích thước, trọng lượng và vận chuyển của sản phẩm.
Bao bì bao gồm:
- Bảo vệ chống sốc
- Chống ẩm cho vận tải đường biển
- Vỏ gỗ tiêu chuẩn xuất khẩu
- Biên bản kiểm tra trước khi giao hàng
Những biện pháp này đảm bảo giao hàng an toàn và vận hành đáng tin cậy sau khi lắp đặt.
| So sánh | Tải lò phản ứng | Lò phản ứng đầu ra |
|---|---|---|
| Mục đích chính | Cải thiện độ ổn định phía tải và giảm hiệu ứng cáp | Giảm căng thẳng điện áp xung trên cách điện động cơ |
| Mối quan tâm chính | Điện dung cáp, dao động dòng điện, độ ổn định của hệ thống | ứng suất dv/dt và điện áp tăng vọt |
| Ứng dụng điển hình | Hệ thống cáp dài, thay tải, thiết bị hạng nặng | Bảo vệ động cơ và cải thiện dạng sóng |
| Vị trí lắp đặt | Phía đầu ra VFD | Phía đầu ra VFD |
| Yếu tố lựa chọn | Chiều dài cáp, đặc tính tải, độ ổn định của hệ thống | Cách điện động cơ, ứng suất chuyển mạch, tốc độ tăng điện áp |
Nó thường được sử dụng khi khoảng cách cáp động cơ dài, đặc tính cáp ảnh hưởng đến hiệu suất hệ thống, xảy ra sự cố bảo vệ biến tần hoặc cần cải thiện độ ổn định điện khi tải thay đổi.
Cả hai đều được cài đặt ở phía đầu ra VFD, nhưng chúng phục vụ các mục đích ứng dụng khác nhau. Sản phẩm này chủ yếu cải thiện độ ổn định của hệ thống trong điều kiện cáp dài, tải thay đổi và môi trường công nghiệp đòi hỏi khắt khe, trong khi Lò phản ứng đầu ra tập trung nhiều hơn vào việc giảm ứng suất điện ápPWM và bảo vệ cách điện động cơ. Lựa chọn cuối cùng phụ thuộc vào chiều dài cáp, đặc tính động cơ và điều kiện hoạt động.
Đúng. Bằng cách giảm nhiễu tần số cao và cải thiện độ ổn định của dòng điện, nó có thể giúp giảm tiếng ồn và độ rung điện từ trong quá trình vận hành động cơ.
Đúng. Dufew cung cấp các giải pháp tùy chỉnh bao gồm các yêu cầu về điện áp, dòng điện, sụt áp, vật liệu cuộn dây, cấu trúc lắp đặt và bảo vệ theo các ứng dụng công nghiệp cụ thể.
Dufew Electric cung cấp các giải pháp đáng tin cậy cho các ứng dụng VFD công nghiệp, được hỗ trợ bởi khả năng sản xuất chuyên nghiệp, dịch vụ kỹ thuật tùy chỉnh và kiểm soát chất lượng nghiêm ngặt. Từ hệ thống động cơ đường dài đến thiết bị công nghiệp hạng nặng, các giải pháp được thiết kế để cải thiện độ ổn định của hệ thống và hỗ trợ vận hành đáng tin cậy.
Liên hệ với Dufew Electric để có thiết kế lò phản ứng tùy chỉnh và hợp tác OEM.
