Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.
Bộ truyền động tần số thay đổi cung cấp khả năng kiểm soát tốc độ động cơ và quản lý năng lượng hiệu quả, nhưng hoạt động chuyển mạch tần số cao của chúng có thể tạo ra dòng điện hài, dao động điện áp và ứng suất điện bổ sung cho thiết bị được kết nối.

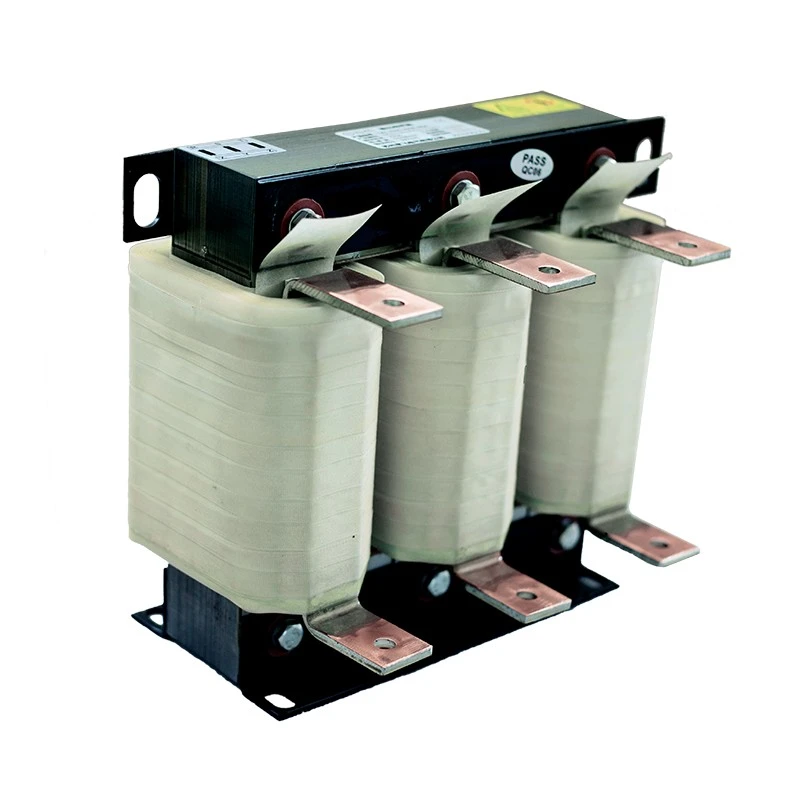

Lò phản ứng điều khiển tần số biến tần điện Dufew cải thiện hiệu suất hệ thống VFD bằng cách thêm trở kháng phù hợp vào mạch. Tùy theo vị trí lắp đặt và yêu cầu hệ thống, nó cung cấp các chức năng bảo vệ khác nhau cho cả phía nguồn điện và phía tải động cơ.
Việc lựa chọn phụ thuộc vào việc thử thách điện chính xảy ra ở phía nguồn điện hay phía tải động cơ.
Khi được lắp đặt ở phía đầu vào của VFD, cuộn kháng giúp cải thiện chất lượng điện năng, giảm ảnh hưởng sóng hài và hạn chế tác động của dòng điện nhất thời.
Khi được lắp đặt ở phía đầu ra của VFD, nó giúp tối ưu hóa các điều kiện điện phía động cơ, giảm ứng suất liên quan đến chuyển mạch và cải thiện độ tin cậy của hệ thống truyền động.
Được sản xuất bằng lõi thép silicon cán nguội tổn thất thấp, vật liệu cách nhiệt Loại F, công nghệ ngâm tẩm chân không và cấu trúc cuộn dây được tối ưu hóa, lò phản ứng Dufew mang lại hiệu suất điện cảm ổn định, đặc tính nhiệt đáng tin cậy và độ bền công nghiệp lâu dài.
Các môi trường công nghiệp khác nhau đòi hỏi cấu hình lò phản ứng khác nhau. Dufew cung cấp các giải pháp dựa trên ứng dụng theo điều kiện vận hành thực tế, cấu trúc hệ thống và yêu cầu về điện, giúp cải thiện hiệu suất cả phía nguồn và phía động cơ.
Được lắp đặt giữa nguồn điện và đầu vào đầu vào VFD, cấu hình phía đầu vào chủ yếu được sử dụng để cải thiện môi trường điện của hệ thống truyền động. Nó giúp giảm tác động của dòng điện hài và dòng điện tăng đột biến đầu vào đồng thời cải thiện độ ổn định của nguồn điện và hạn chế nhiễu có thể ảnh hưởng đến PLC, cảm biến và các thiết bị điều khiển khác.
Cấu hình này phù hợp cho các cơ sở công nghiệp có nhiều hệ thống VFD, thiết bị hoạt động trong điều kiện nguồn điện không ổn định và các ứng dụng cần cải thiện chất lượng điện năng.
Được lắp đặt giữa các cực đầu ra VFD và động cơ, cấu hình phía đầu ra tập trung vào việc cải thiện các điều kiện vận hành phía động cơ. Nó giúp giảm căng thẳng khi chuyển đổi xung điện, cải thiện chất lượng dạng sóng đầu ra và hạn chế nhiễu điện, hỗ trợ động cơ hoạt động ổn định và đáng tin cậy hơn.
Các ứng dụng điển hình bao gồm kết nối động cơ đường dài, máy móc hạng nặng và thiết bị trong đó độ tin cậy của động cơ được cải thiện là rất quan trọng.
Đối với các ứng dụng bị ảnh hưởng bởi điều kiện nguồn điện không ổn định hoặc nhiễu sóng hài, cuộn kháng giúp giảm tác động của dòng điện hài, cải thiện độ ổn định của nguồn điện và hạn chế sự thay đổi dòng điện nhất thời. Chúng cũng có thể giảm nhiễu điện ảnh hưởng đến thiết bị nhạy cảm, khiến chúng phù hợp với các hệ thống công nghiệp có nhiều ổ đĩa hoặc yêu cầu nghiêm ngặt về chất lượng điện.
Về phía động cơ, lò phản ứng giúp giảm căng thẳng điện do chuyển mạch tần số cao và cải thiện điều kiện của mạch đầu ra. Điều này hỗ trợ hoạt động của động cơ đáng tin cậy và có thể giúp giảm sự gián đoạn bất thường trong các điều kiện vận hành đòi hỏi khắt khe.
Lò phản ứng Dufew sử dụng lõi thép silicon cán nguội tổn thất thấp, thiết kế mạch từ tối ưu và công nghệ cuộn dây chính xác để duy trì đặc tính điện cảm ổn định trong quá trình vận hành liên tục. Cấu trúc thu được giúp giảm tổn thất từ tính và tăng nhiệt độ đồng thời hỗ trợ hiệu suất lâu dài đáng tin cậy.
Hệ thống cách nhiệt kết hợp vật liệu cách nhiệt loại F với quá trình ngâm tẩm chân không và xử lý ở nhiệt độ cao. Cấu trúc này cải thiện khả năng chống ẩm, độ bền cơ học và độ bền nhiệt, giúp lò phản ứng duy trì hiệu suất đáng tin cậy và tuổi thọ dài hơn trong môi trường công nghiệp.
Dufew hỗ trợ các giải pháp lò phản ứng tùy chỉnh dựa trên điện áp định mức, dòng điện định mức, yêu cầu sụt áp, cấu trúc lắp đặt, vật liệu cuộn dây và yêu cầu bảo vệ. Cấu hình có thể được điều chỉnh theo các thông số điện và cách bố trí tủ khác nhau.
Các tùy chọn có sẵn bao gồm cuộn dây bằng đồng hoặc nhôm, lắp đặt dọc hoặc ngang và các cấu trúc bảo vệ khác nhau như thiết kế mở IP00 và vỏ bảo vệ IP20. Tính linh hoạt này cho phép lò phản ứng được tích hợp vào nhiều hệ thống điện công nghiệp và VFD.
Giải pháp lò phản ứng Dufew được sử dụng rộng rãi trong:
| Ứng dụng | Yêu cầu chính |
|---|---|
| Hệ thống truyền động tần số thay đổi | Cải thiện độ ổn định và độ tin cậy của điện |
| Thiết bị tự động hóa công nghiệp | Giảm nhiễu điện |
| Hệ thống bơm và quạt | Hỗ trợ vận hành động cơ liên tục |
| Cần cẩu và thiết bị nâng | Cải thiện độ tin cậy dưới tải động |
| Thang máy | Tăng cường sự ổn định của hệ thống truyền động |
| Máy ép phun | Cải thiện hiệu suất điều khiển động cơ |
| Máy dệt | Duy trì hoạt động ổn định |
| Thiết bị kiểm tra công nghiệp | Cải thiện tính nhất quán về điện |
Cấu hình lò phản ứng chính xác phụ thuộc vào yêu cầu hệ thống thực tế.
| Điều kiện ứng tuyển | Giải pháp được đề xuất |
|---|---|
| Chất lượng điện năng kém hoặc nhiễu sóng hài | Lò phản ứng phía đầu vào |
| Nhiều VFD chia sẻ một nguồn điện | Lò phản ứng phía đầu vào |
| Yêu cầu bảo vệ động cơ | Lò phản ứng phía đầu ra |
| Kết nối động cơ đường dài | Lò phản ứng phía đầu ra |
| Tăng tốc và giảm tốc thường xuyên | Lò phản ứng phía đầu ra |
| Hoàn thành tối ưu hóa hệ thống VFD | Giải pháp lò phản ứng tùy chỉnh |
Dufew cung cấp hỗ trợ kỹ thuật để đề xuất các thông số kỹ thuật phù hợp theo điện áp, dòng điện, vị trí lắp đặt và môi trường vận hành.
Việc lựa chọn lò phản ứng phù hợp đòi hỏi phải xem xét các thông số VFD, điều kiện hệ thống thực tế và mức độ bảo vệ cần thiết. Việc kết hợp các yếu tố này với đặc tính cơ và điện của lò phản ứng giúp đảm bảo hoạt động ổn định và tích hợp thích hợp vào hệ thống truyền động.
Các thông số VFD chính bao gồm điện áp định mức, dòng điện định mức, công suất động cơ và tần số hoạt động. Các giá trị này xác định các yêu cầu điện cơ bản của lò phản ứng và phải phù hợp với thông số kỹ thuật của hệ thống truyền động.
Vị trí lắp đặt, điều kiện nguồn điện, khoảng cách kết nối động cơ, đặc tính tải và môi trường hoạt động cũng cần được đánh giá. Ví dụ, cáp động cơ dài, tải thay đổi thường xuyên hoặc môi trường công nghiệp đòi hỏi khắt khe có thể yêu cầu cấu hình lò phản ứng khác.
Chức năng bảo vệ cần thiết là một yếu tố quan trọng khác cần cân nhắc. Tùy thuộc vào ứng dụng, cuộn kháng có thể được chọn để giảm tác động hài hòa, cải thiện độ ổn định nguồn điện, bảo vệ phía động cơ, đáp ứng các yêu cầu giảm điện áp cụ thể hoặc hỗ trợ hoạt động liên tục dưới tải yêu cầu.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng truyền động tần số thay đổi |
| Ứng dụng | Ứng dụng VFD phía đầu vào / đầu ra |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Xếp hạng hiện tại | 5A - 3800A |
| Giai đoạn | Một pha / Ba pha |
| Tính thường xuyên | 50Hz / 60Hz / Tùy chỉnh lên tới 500Hz |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Vật liệu cuộn dây | Đồng / Nhôm |
| Kiểu cài đặt | Dọc / Ngang |
| Phương pháp làm mát | Làm mát không khí tự nhiên |
| Khả năng quá tải | 1,5 lần dòng định mức trong 60 giây |
| Độ bền điện môi | 3000VAC / 50Hz / 5mA / 1 phút |
| Điện trở cách điện | ≥100MΩ (1000VDC) |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Lớp chống cháy | UL94V-2 |
| Độ ồn | 65dB |
| Cuộc sống phục vụ | ≥15 năm |
| Tiêu chuẩn | IEC289 / GB10229 / JB9644 |
Ví dụ: CAL-4321-0250-EISA
| Mã số | Sự miêu tả |
|---|---|
| CAL | Dòng lò phản ứng AC |
| 4 | Cấp điện áp |
| 3 | ba pha |
| 2 | Loại lò phản ứng |
| 1 | Giảm điện áp |
| 0250 | Xếp hạng hiện tại |
| EI | Cấu trúc cốt lõi |
| T/T | Cấu trúc lắp đặt |
| điều hòa không khí | Vật liệu cuộn dây |
Dufew Electric chuyên về linh kiện điện tử công suất, bao gồm lò phản ứng, điện trở, hệ thống phanh, máy biến áp và các giải pháp điện tùy chỉnh. Khả năng sản xuất của nó bao gồm xử lý lõi, cuộn dây, xử lý cách điện và xác minh hiệu suất điện cho các ứng dụng công nghiệp khác nhau.
Quy trình sản xuất bao gồm xử lý lõi thép silicon, cuộn dây chính xác, ngâm tẩm chân không, xử lý ở nhiệt độ cao và kiểm tra hiệu suất điện. Các quy trình này giúp duy trì các đặc tính sản phẩm nhất quán và hiệu suất đáng tin cậy trong quá trình hoạt động liên tục.
Kiểm tra chất lượng bao gồm điện trở cách điện, điện áp chịu được, độ tăng nhiệt độ và xác minh hiệu suất điện. Mỗi thử nghiệm cung cấp xác minh bổ sung về độ tin cậy cách điện, hiệu suất nhiệt và chất lượng điện tổng thể.
Dufew hỗ trợ thiết kế tùy chỉnh, hợp tác OEM và ODM cũng như sản xuất dựa trên bản vẽ của khách hàng và yêu cầu ứng dụng. Tài liệu kỹ thuật và dịch vụ kỹ thuật ứng dụng cũng có sẵn để hỗ trợ lựa chọn sản phẩm, tích hợp hệ thống và phát triển dự án.
Sản phẩm Dufew được sản xuất theo yêu cầu công nghiệp đã được công nhận, bao gồm:
- Hệ thống quản lý chất lượng ISO 9001
- Tuân thủ CE
- IEC289
-GB10229
-JB9644
Dufew cung cấp các giải pháp đóng gói tiêu chuẩn xuất khẩu theo kích thước, trọng lượng và yêu cầu vận chuyển của sản phẩm.
Bao bì bao gồm:
- Bảo vệ chống sốc
- Bao bì chống ẩm
- Vỏ gỗ xuất khẩu
- Biên bản kiểm tra trước khi giao hàng
Những biện pháp này đảm bảo vận chuyển an toàn và hiệu suất lắp đặt đáng tin cậy.
| So sánh | Lò phản ứng truyền động tần số thay đổi | Lò phản ứng AC thông thường |
|---|---|---|
| Mục đích ứng dụng | Được thiết kế cho các hệ thống VFD có đặc tính điều hòa và xung lực xung | Ứng dụng hạn chế dòng điện chung |
| Khả năng thích ứng tần số | Hỗ trợ điều kiện hoạt động 50Hz-500Hz | Được thiết kế chủ yếu cho tần số tiêu chuẩn |
| Bảo vệ động cơ | Giảm căng thẳng điện áp và dòng sạc cáp | Khả năng bảo vệ động cơ hạn chế |
| Cài đặt linh hoạt | Có thể được cấu hình cho các ứng dụng đầu vào hoặc đầu ra | Thường được thiết kế cho một ứng dụng cố định |
| Khả năng tương thích công nghiệp | Thích hợp cho máy móc điều khiển VFD | Thích hợp cho hệ thống điện nói chung |
Nên sử dụng cuộn kháng khi hệ thống VFD gặp hiện tượng nhiễu sóng hài, dao động điện áp, cảnh báo quá dòng thường xuyên, khoảng cách cáp động cơ dài hoặc yêu cầu bảo vệ cách điện động cơ.
Việc lắp đặt phía đầu vào chủ yếu được lựa chọn để cải thiện chất lượng điện năng và giảm sóng hài.
Việc lắp đặt phía đầu ra chủ yếu được lựa chọn để cải thiện điều kiện điện phía động cơ và nâng cao độ tin cậy của truyền động.
Việc lựa chọn phụ thuộc vào điều kiện hệ thống, yêu cầu thiết bị và môi trường vận hành.
Nó có thể giúp giảm nhiễu sóng hài, dao động điện áp, ứng suất điện và hoạt động không ổn định do các điều kiện vận hành công nghiệp đòi hỏi khắt khe.
Đúng. Dufew hỗ trợ tùy chỉnh điện áp, dòng điện, sụt áp, vật liệu cuộn dây, cấu trúc lắp đặt và các thông số điện theo yêu cầu của dự án.
Dufew Electric cung cấp các giải pháp lò phản ứng AC tùy chỉnh cho hệ thống truyền động công nghiệp với khả năng sản xuất chuyên nghiệp, hỗ trợ kỹ thuật và kiểm soát chất lượng nghiêm ngặt.
Từ cải thiện chất lượng điện đến tối ưu hóa truyền động động cơ, Dufew giúp khách hàng nâng cao độ tin cậy của thiết bị, giảm căng thẳng về điện và đạt được khả năng vận hành ổn định lâu dài.
Liên hệ với Dufew Electric để có thiết kế lò phản ứng tùy chỉnh và hợp tác OEM.
