Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

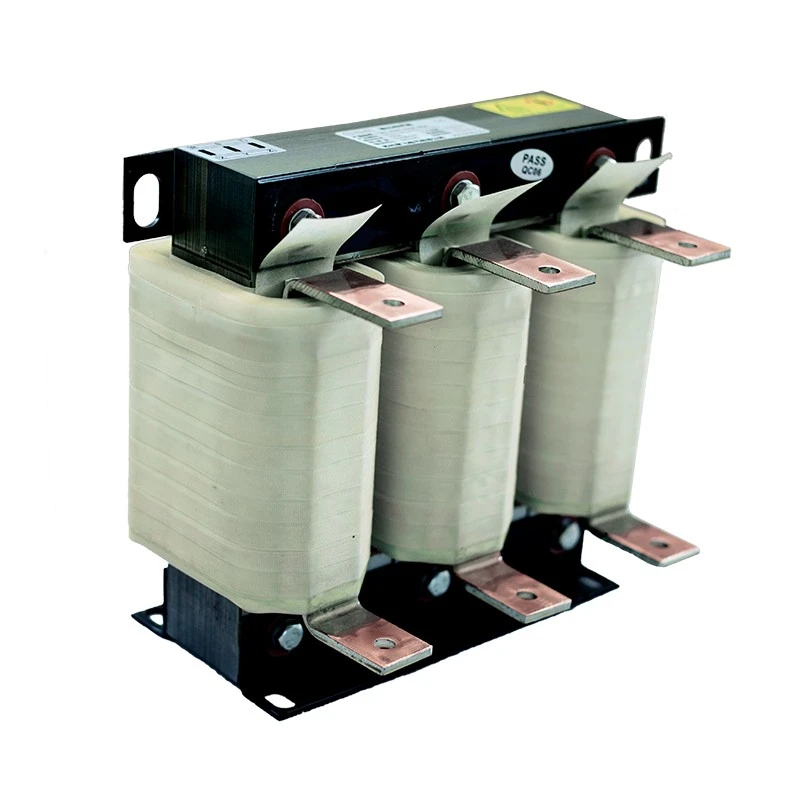

Lò phản ứng đầu ra điện Dufew được lắp đặt giữa các cực đầu ra VFD và động cơ để cải thiện chất lượng truyền tải điện và bảo vệ hệ thống động cơ khỏi ứng suất chuyển mạch tần số cao.
Đặc tính chuyển đổi nhanh của điện áp đầu raPWM từ VFD có thể tạo ra ứng suất dv/dt cao, sóng điện áp phản xạ, dòng điện hài và dòng sạc cáp bổ sung. Những ảnh hưởng này trở nên nghiêm trọng hơn khi sử dụng cáp dài giữa biến tần và động cơ.
Bằng cách bổ sung trở kháng thích hợp cho mạch đầu ra, cuộn kháng giúp làm mịn dạng sóng điện áp, giảm xung điện áp đầu cực động cơ, giảm ứng suất cách điện và cải thiện độ tin cậy của hệ thống truyền động công nghiệp.
Lò phản ứng Dufew sử dụng lõi thép silicon tổn thất thấp, vật liệu cách nhiệt ở nhiệt độ cao và cấu trúc cuộn dây được tối ưu hóa để đảm bảo hiệu suất ổn định trong quá trình vận hành công nghiệp liên tục.
Khi cáp giữa biến tần và động cơ quá dài, điện dung phân bổ của cáp sẽ tạo ra dòng sạc bổ sung.
Nếu không có sự bảo vệ thích hợp, điều này có thể gây ra:
- Cảnh báo quá dòng VFD
- Động cơ hoạt động không ổn định
- Tăng căng thẳng đầu ra biến tần
- Giảm độ tin cậy của hệ thống
Lò phản ứng đầu ra VFD làm giảm dòng sạc điện dung và cải thiện độ ổn định của hệ thống, đặc biệt đối với các ứng dụng mà động cơ được lắp đặt xa tủ biến tần.
Lò phản ứng làm giảm tác động của sự thay đổi điện áp xung tần số cao do VFD tạo ra, giúp bảo vệ cách điện của động cơ trong quá trình hoạt động liên tục.
Nó làm giảm căng thẳng điện áp trên cuộn dây động cơ, giảm lão hóa cách điện và kéo dài tuổi thọ của động cơ. Điều này giúp cải thiện độ tin cậy tổng thể của hệ thống, đặc biệt là trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Khi động cơ được lắp đặt xa tủ VFD, dây cáp dài có thể làm tăng dòng sạc và gây ra hiệu ứng điện áp phản xạ.
Lò phản ứng giúp giảm những tác động này bằng cách cải thiện chất lượng dạng sóng hiện tại và hạn chế dao động điện áp. Nó hỗ trợ khoảng cách truyền cáp dài hơn trong khi vẫn duy trì hoạt động ổn định của động cơ.
Thiết kế cảm ứng được tối ưu hóa giúp triệt tiêu các thành phần hài tần số cao được tạo ra trong quá trình vận hành VFD.
Nó cũng làm giảm tiếng ồn điện từ của động cơ, dòng điện rò rỉ và khả năng gây nhiễu với các thiết bị điều khiển và tự động hóa gần đó, tạo ra một môi trường hoạt động ổn định hơn.
Lò phản ứng được sản xuất với lõi thép silicon cán nguội, hệ thống cách nhiệt loại F, quy trình ngâm tẩm chân không và các tùy chọn cuộn dây bằng đồng hoặc nhôm.
Cấu trúc chắc chắn này đảm bảo độ tự cảm ổn định, giảm độ rung và hiệu suất nhiệt đáng tin cậy cho hoạt động công nghiệp lâu dài.
Cấu trúc lõi ba pha đối xứng mang lại hiệu suất từ tính cân bằng trên tất cả các cuộn dây.
Nó giúp giảm tổn thất từ tính trong khi vẫn duy trì đặc tính điện cảm ổn định, đảm bảo hiệu suất điện ổn định trong quá trình vận hành VFD.
Lò phản ứng có nhiều cấu hình khác nhau, bao gồm cấu trúc mở IP00 và vỏ bảo vệ IP20, để đáp ứng các yêu cầu lắp đặt khác nhau.
Nó hỗ trợ cả phương pháp cài đặt dọc và ngang. Kích thước tùy chỉnh có sẵn để phù hợp với không gian tủ, điều kiện lắp đặt và nhu cầu ứng dụng cụ thể.
Giải pháp lò phản ứng Dufew được sử dụng rộng rãi trong các ứng dụng công nghiệp đòi hỏi phải bảo vệ động cơ và vận hành VFD ổn định.
Các ứng dụng điển hình bao gồm:
- Hệ thống truyền động tần số thay đổi để cải thiện độ ổn định nguồn điện và giảm ứng suất điện trên động cơ.
- Tủ điều khiển động cơ công nghiệp, máy bơm, quạt yêu cầu vận hành tin cậy, liên tục.
- Cần cẩu và thiết bị nâng hạ, máy khai thác mỏ, thiết bị cảng sử dụng trong điều kiện làm việc đòi hỏi khắt khe.
- Máy cán, máy ép phun, máy dệt cho quy trình sản xuất ổn định và hiệu quả.
- Dây chuyền sản xuất tự động và thiết bị năng lượng tái tạo trong đó hiệu suất năng lượng đáng tin cậy là quan trọng.
| Điều kiện ứng tuyển | Sự giới thiệu |
|---|---|
| Chiều dài cáp động cơ vượt quá 50 mét | Khuyến khích |
| Yêu cầu bảo vệ cách điện động cơ | Khuyến khích |
| Tiếng ồn động cơ cần giảm | Khuyến khích |
| Nhiễu tần số cao ảnh hưởng đến cảm biến | Khuyến khích |
| Tăng tốc và giảm tốc thường xuyên | Khuyến khích |
Việc lựa chọn lò phản ứng phải dựa trên các thông số VFD, tình trạng cáp và yêu cầu của động cơ để đảm bảo hiệu suất phù hợp và vận hành đáng tin cậy.
Lựa chọn nên xem xét các yếu tố chính như:
- Điện áp định mức và dòng điện đầu ra
- Công suất động cơ và tần số hoạt động
Đặc tính cáp và điều kiện lắp đặt cũng ảnh hưởng đến việc lựa chọn lò phản ứng, bao gồm:
- Chiều dài cáp và loại cáp
- Môi trường cài đặt
- Điện dung phân phối
Cách điện động cơ và điều kiện vận hành cần được đánh giá để phù hợp với giải pháp lò phản ứng thích hợp, bao gồm:
- Lớp cách nhiệt
- Điều kiện hoạt động
- Yêu cầu bảo vệ
Dufew cung cấp các thiết kế lò phản ứng tùy chỉnh theo các yêu cầu hệ thống và ứng dụng công nghiệp khác nhau.
CAL-4321-0250-EISA
| Mã số | Sự miêu tả |
|---|---|
| CAL | Dòng lò phản ứng AC |
| 4 | Cấp điện áp |
| 3 | ba pha |
| 2 | Loại lò phản ứng đầu ra |
| 1 | Giảm điện áp |
| 0250 | Xếp hạng hiện tại |
| EI | Cấu trúc cốt lõi |
| S | Kiểu cài đặt |
| A | Cuộn dây nhôm |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Lò phản ứng đầu ra VFD |
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tính thường xuyên | 50Hz / 60Hz |
| Xếp hạng hiện tại | 5A - 3800A |
| Giảm điện áp | 0,5% / 1% / 2% / 4% |
| Công suất quá tải | 1,5 lần dòng định mức trong 60 giây |
| Độ bền điện môi | 3000VAC / 50Hz / 1 phút |
| Điện trở cách điện | ≥100MΩ |
| Lớp bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | Lớp F (155oC) |
| Độ ồn | 65dB |
| Cuộc sống phục vụ | ≥15 năm |
Dufew Electric chuyên về linh kiện điện công nghiệp và các giải pháp lò phản ứng tùy chỉnh.
Mỗi Lò phản ứng đầu ra được sản xuất với các quy trình được kiểm soát bao gồm:
- Kiểm tra sản xuất cốt lõi
- Kiểm soát quá trình cuộn dây
- Thử nghiệm chịu được điện áp cao
- Kiểm tra điện trở cách điện
- Kiểm tra độ tăng nhiệt độ
- Xác minh hiệu suất điện
Sản phẩm có thể được cung cấp với:
- Tuân thủ hệ thống quản lý chất lượng ISO
- Sản phẩm được chứng nhận CE
- Tài liệu kỹ thuật tùy chỉnh
Trước khi vận chuyển, mỗi lò phản ứng đều được kiểm tra theo thông số kỹ thuật của khách hàng để đảm bảo lắp đặt và vận hành đáng tin cậy.
Lò phản ứng công nghiệp yêu cầu sự bảo vệ đáng tin cậy trong quá trình vận chuyển quốc tế do trọng lượng và các thành phần điện từ của chúng.
Dufew cung cấp:
| Phương thức vận chuyển | Ứng dụng |
|---|---|
| Vận tải đường biển | Các đơn đặt hàng công nghiệp lớn và các dự án thiết bị hoàn chỉnh |
| Vận tải hàng không | Yêu cầu giao hàng mẫu và khẩn cấp |
| Vận tải đường bộ | Giao hàng công nghiệp khu vực |
Tính năng đóng gói:
- Bảo vệ chống ẩm
- Cố định chống sốc
- Vỏ gỗ tiêu chuẩn xuất khẩu
- Đóng gói tùy chỉnh theo kích thước và trọng lượng sản phẩm
Nó được lắp đặt giữa các đầu ra VFD và động cơ để cải thiện chất lượng dạng sóng đầu ra và giảm căng thẳng điện ở phía động cơ.
Nó thường được sử dụng cho các ứng dụng cáp dài, bảo vệ cách điện động cơ và các hệ thống bị ảnh hưởng bởi xung điện áp, nhiễu hoặc nhiễu.
Không. Các bộ phận phía đầu vào và phía động cơ có chức năng khác nhau. Một cái tập trung vào việc bảo vệ nguồn điện, trong khi cái còn lại cải thiện hiệu suất phía động cơ.
Đúng. Dufew cung cấp các giải pháp tùy chỉnh dựa trên điện áp, dòng điện, yêu cầu lắp đặt và môi trường vận hành.
Dufew Electric cung cấp các giải pháp lò phản ứng đáng tin cậy cho các ứng dụng VFD công nghiệp với khả năng sản xuất chuyên nghiệp, hỗ trợ kỹ thuật tùy chỉnh và kiểm soát chất lượng nghiêm ngặt.
Từ bảo vệ động cơ đến các ứng dụng truyền động đường dài, Dufew giúp khách hàng nâng cao độ tin cậy của thiết bị, giảm chi phí bảo trì và đạt được hoạt động ổn định.
