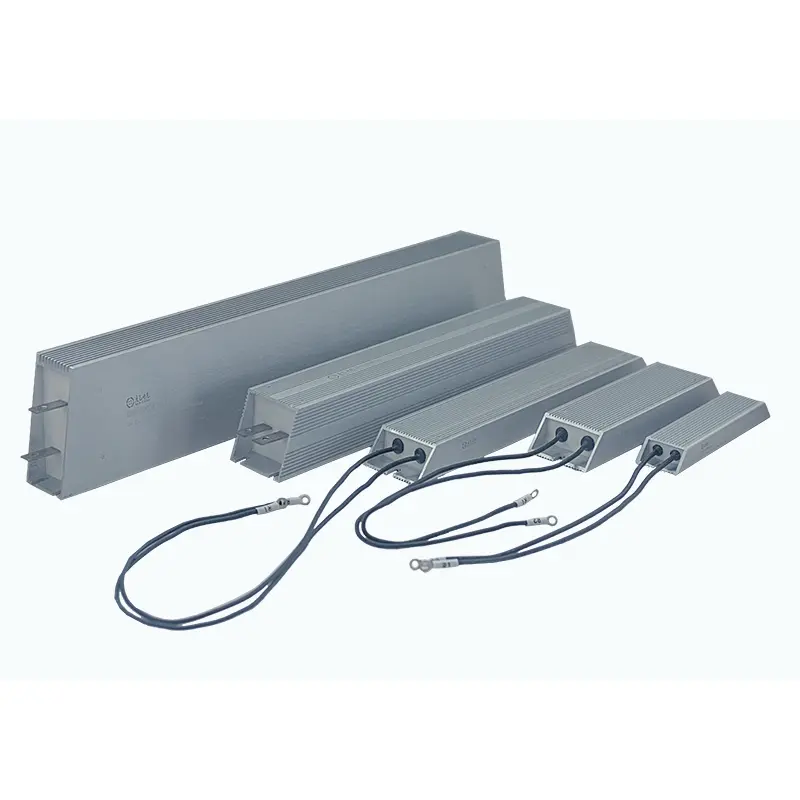

Điện trở bọc nhôm biến tần

Điện trở bọc nhôm biến tần DUFEW được thiết kế đặc biệt cho các hệ thống phanh dẫn động tần số thay đổi (VFD), bộ truyền động servo và các ứng dụng điều khiển động cơ công nghiệp yêu cầu khả năng hấp thụ năng lượng tái tạo đáng tin cậy.

Trong quá trình giảm tốc, nâng hoặc dừng nhanh động cơ, động cơ sẽ tạo ra năng lượng tái tạo quay trở lại bus DC của biến tần. Nếu năng lượng này không thể được tiêu thụ một cách hiệu quả, việc tích tụ điện áp quá mức có thể gây ra lỗi quá điện áp của biến tần hoặc làm hỏng các bộ phận nguồn.

Điện trở hãm biến tần DUFEW chuyển đổi năng lượng điện tái tạo thành năng lượng nhiệt thông qua cấu trúc điện trở bọc nhôm hiệu suất cao, giúp duy trì hoạt động ổn định của biến tần và nâng cao độ an toàn của hệ thống.

Với vỏ hợp kim nhôm bền bỉ, công nghệ đóng gói cách điện cao và thiết kế quản lý nhiệt tối ưu, DUFEW cung cấp các giải pháp điện trở hãm đáng tin cậy cho các nhà sản xuất tự động hóa công nghiệp, nhà cung cấp biến tần và nhà chế tạo thiết bị trên toàn thế giới.

Có sẵn ở mức công suất 50W-6KW, giá trị điện trở 0,01Ω-120kΩ và thông số kỹ thuật có thể tùy chỉnh để phù hợp với các yêu cầu hãm biến tần khác nhau.

Được thiết kế để kiểm soát năng lượng tái tạo biến tần

Không giống như các điện trở thông dụng, điện trở hãm biến tần được yêu cầu phải chịu được các xung năng lượng công suất cao trong thời gian ngắn lặp đi lặp lại trong chu kỳ phanh.

Điện trở bọc nhôm biến tần DUFEW được thiết kế để xử lý:

- Giải phóng năng lượng tái tạo đột ngột

- Chu kỳ tăng giảm tốc thường xuyên

- Điều kiện quá tải thời gian ngắn

- Yêu cầu phanh động

Bằng cách tiêu tan năng lượng dư thừa một cách an toàn, nó giúp:

- Ngăn chặn quá áp DC bus

- Bảo vệ module biến tần

- Cải thiện phản ứng phanh

- Tăng độ tin cậy của thiết bị

Ưu điểm chính

Cấu trúc nâng cao cho hiệu suất phanh động

1. Thiết kế vỏ nhôm cường độ cao

Phần tử điện trở được chế tạo bằng vật liệu cách điện ở nhiệt độ cao và được quấn bằng dây điện trở hợp kim Niken-Chromium (Ni-Cr) hoặc Đồng-Niken (Cu-Ni) cao cấp. Sau khi cách ly lớp cách nhiệt bằng mica, cụm này được đổ đầy hợp chất nhiệt chống cháy và được bịt kín bên trong vỏ hợp kim nhôm.

Cấu trúc tích hợp này cải thiện độ bền cơ học, khả năng chống rung, hiệu suất truyền nhiệt và độ tin cậy vận hành lâu dài trong các ứng dụng phanh công nghiệp.

2. Hệ thống quản lý nhiệt được tối ưu hóa

Cấu trúc bên trong sử dụng chất làm đầy thạch anh kết hợp với các hợp chất liên kết đặc biệt để tăng cường khả năng dẫn nhiệt. So với cách nhiệt không khí truyền thống, thiết kế này truyền nhiệt hiệu quả hơn từ phần tử điện trở sang vỏ nhôm.

Cùng với các rãnh tản nhiệt bên ngoài, thiết kế tản nhiệt giúp duy trì hiệu suất phanh ổn định, cải thiện cân bằng nhiệt độ và kéo dài tuổi thọ sử dụng trong điều kiện tải lặp đi lặp lại.

3. Cấu hình kết nối linh hoạt

DUFEW hỗ trợ các tùy chọn kết nối khác nhau, bao gồm các thiết bị đầu cuối bằng thép không gỉ và dây dẫn nhiệt độ cao, để đáp ứng các yêu cầu lắp đặt khác nhau. Các lỗ lắp tích hợp giúp đơn giản hóa việc lắp đặt bên trong tủ biến tần và hệ thống điều khiển công nghiệp.

Làm thế nào để chọn một điện trở hãm biến tần?

Việc chọn điện trở chính xác đòi hỏi phải xem xét các thông số biến tần, điều kiện hãm và môi trường lắp đặt.

Lựa chọn điện trở không chính xác có thể dẫn đến dòng hãm quá mức, mô-men hãm không đủ, quá nhiệt hoặc cảnh báo bảo vệ biến tần. DUFEW khuyến nghị lựa chọn các giá trị điện trở phù hợp dựa trên thông số kỹ thuật của biến tần và yêu cầu vận hành thực tế.

Đường cong giảm công suất

Ứng dụng điển hình

Thông số kỹ thuật

Kiểm tra hiệu suất điện

Điện trở phanh biến tần so với điện trở nguồn chung

Hướng dẫn cài đặt

1. Xác nhận thông số kỹ thuật

Trước khi lắp đặt, hãy xác minh kiểu biến tần, phạm vi điện trở khuyến nghị, công suất phanh cần thiết và chu kỳ hoạt động để đảm bảo điện trở phù hợp với yêu cầu hệ thống.

2. Kiểm tra tình trạng sản phẩm

Kiểm tra vỏ nhôm, thiết bị đầu cuối, tình trạng đóng gói và cấu trúc lắp đặt trước khi lắp đặt để xác nhận điện trở không bị hư hỏng và sẵn sàng hoạt động.

3. Đảm bảo điều kiện làm mát thích hợp

Tản nhiệt thích hợp là điều cần thiết để phanh hoạt động đáng tin cậy. Nên lắp đặt theo chiều dọc để cải thiện luồng không khí, đồng thời duy trì khoảng cách vừa đủ giữa các điện trở. Đối với các tủ kín, có thể cần thông gió cưỡng bức bổ sung tùy theo điều kiện vận hành.

4. Kết nối điện hoàn chỉnh

Sử dụng cáp chịu nhiệt, đảm bảo kết nối đầu cuối an toàn và giữ khoảng cách nối dây giữa biến tần và điện trở càng ngắn càng tốt để cải thiện độ tin cậy của kết nối.

5. Thực hiện kiểm tra hoạt động

Sau khi lắp đặt, hãy kiểm tra giá trị điện trở, theo dõi nhiệt độ bề mặt trong quá trình vận hành và xác minh hiệu suất phanh để đảm bảo hệ thống hoạt động chính xác.

Khả năng sản xuất tùy chỉnh OEM

DUFEW hỗ trợ các giải pháp điện trở hãm biến tần tùy chỉnh bao gồm:

Câu hỏi thường gặp

Câu 1: Điện trở bọc nhôm biến tần có tác dụng gì?

Một điện trở bọc nhôm biến tần hấp thụ năng lượng tái tạo được tạo ra trong quá trình hãm động cơ và chuyển nó thành năng lượng nhiệt, ngăn ngừa quá áp bus DC và bảo vệ hệ thống biến tần.

Câu 2: Làm cách nào để chọn giá trị điện trở chính xác?

Giá trị điện trở phải tuân theo phạm vi khuyến nghị của nhà sản xuất biến tần. Giá trị quá thấp có thể gây ra dòng điện quá mức, trong khi giá trị quá cao có thể làm giảm hiệu quả phanh.

Câu 3: Điện trở này có thể được sử dụng cho bộ truyền động servo không?

Đúng. Điện trở hãm biến tần DUFEW phù hợp với các hệ thống servo, đặc biệt là các ứng dụng yêu cầu giảm tốc nhanh và chu kỳ phanh lặp lại.

Q4: Có thể thêm bảo vệ nhiệt độ không?

Đúng. DUFEW hỗ trợ thêm công tắc nhiệt hoặc bộ phận bảo vệ nhiệt độ cho các ứng dụng cần giám sát an toàn bổ sung.
