Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

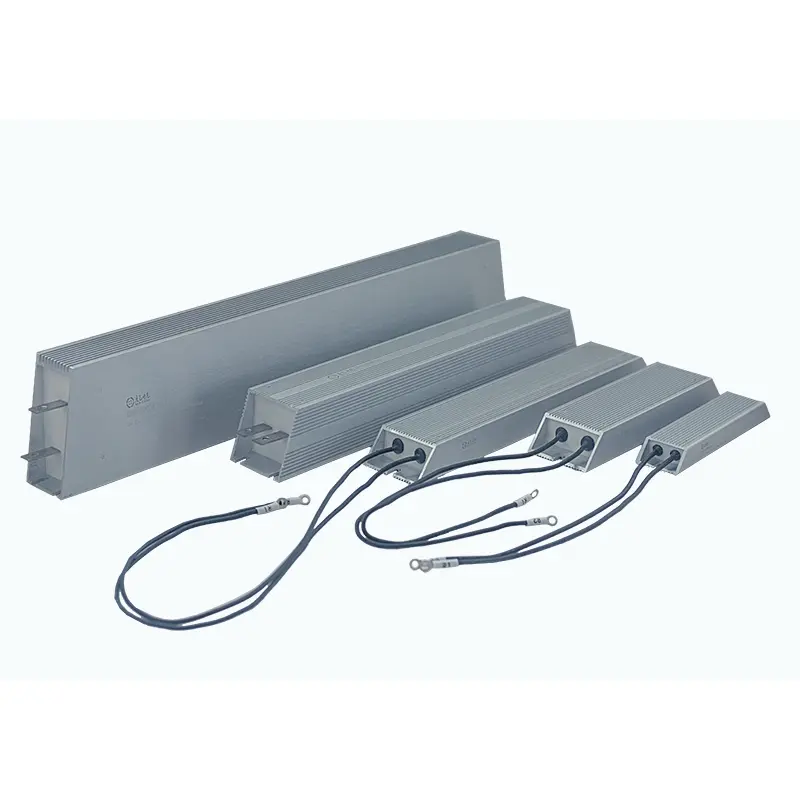

Điện trở bọc nhôm không cảm ứng DUFEW được thiết kế đặc biệt cho các mạch chuyển mạch tốc độ cao, hệ thống nguồn xung, ứng dụng biến tần và thiết bị điện tử chính xác trong đó điện trở quấn dây thông thường có thể chịu hiệu ứng điện cảm ký sinh.
Không giống như các điện trở công suất tiêu chuẩn tạo ra điện kháng cảm ứng bổ sung khi dòng điện thay đổi nhanh, DUFEW sử dụng cấu trúc cuộn dây hai dây Ayrton-Perry tiên tiến để giảm thiểu sự ghép nối từ trường và đạt được hiệu suất điện cảm cực thấp.
Bằng cách cải thiện phản hồi hiện tại và giảm nhiễu chuyển mạch, điện trở này giúp bảo vệ các bộ phận nguồn nhạy cảm, cải thiện độ ổn định của dạng sóng và nâng cao độ tin cậy của hệ thống điện tử tần số cao.
Có sẵn từ 50W đến 6KW, với giá trị điện trở từ 0,01Ω đến 120kΩ, DUFEW cung cấp các giải pháp điện trở có độ tự cảm thấp tùy chỉnh cho các nhà sản xuất điện tử công suất, nhà cung cấp biến tần, công ty tự động hóa và nhà chế tạo thiết bị công nghiệp.
Trong các thiết bị điện tử công suất hiện đại, tần số chuyển mạch tiếp tục tăng trong khi các bộ phận trở nên nhạy cảm hơn với nhiễu điện và dao động điện áp.
Một điện trở thông thường có thể gây ra hiện tượng tự cảm không mong muốn trong quá trình chuyển đổi dòng điện nhanh, gây ra:
- Quá điện áp
- Biến dạng dạng sóng hiện tại
- Nhiễu EMI
- Ứng suất bán dẫn
- Hệ thống điều khiển mất ổn định
Điện trở bọc nhôm không cảm ứng DUFEW được phát triển để duy trì hiệu suất điện ổn định trong điều kiện dòng điện thay đổi nhanh.
| Tính năng hiệu suất | Giá trị kỹ thuật |
|---|---|
| Thiết kế cuộn dây có độ tự cảm cực thấp | Giảm thiểu các hiệu ứng cảm ứng không mong muốn trong quá trình chuyển đổi tốc độ cao |
| Cuộn dây đôi Ayrton-Perry | Hủy bỏ từ trường được tạo ra bởi dòng điện |
| Phản ứng điện nhanh | Cải thiện hiệu suất mạch thoáng qua |
| Khả năng tải xung ổn định | Xử lý các chu kỳ sạc và xả lặp đi lặp lại |
| Nhiễu điện từ thấp | Giảm tiếng ồn ảnh hưởng đến các mạch nhạy cảm |
| Cấu trúc quản lý nhiệt nhôm | Duy trì hoạt động đáng tin cậy trong điều kiện năng lượng cao |
Cấu trúc cuộn dây bên trong là yếu tố chính giúp phân biệt điện trở có độ tự cảm thấp với các thiết kế quấn dây thông thường. DUFEW áp dụng nguyên lý cuộn dây hai sợi Ayrton-Perry, sử dụng hai dây điện trở quấn ngược chiều nhau để giảm từ trường sinh ra trong quá trình dòng điện chạy qua.
Bằng cách cho phép từ trường của hai cuộn dây triệt tiêu lẫn nhau một phần, cấu trúc này làm giảm đáng kể từ thông ròng và giảm thiểu độ tự cảm ký sinh, cho phép phản ứng điện nhanh hơn và cải thiện hiệu suất trong các ứng dụng chuyển mạch tốc độ cao.
Các hệ thống chuyển mạch tần số cao thường có dòng điện thay đổi nhanh chóng, trong đó điện cảm ký sinh có thể tạo ra các xung điện áp không mong muốn và ảnh hưởng đến độ ổn định của mạch. Điện trở có độ tự cảm thấp DUFEW được thiết kế để xử lý năng lượng nhất thời một cách hiệu quả, triệt tiêu các đỉnh chuyển mạch, cải thiện độ ổn định dạng sóng và giảm căng thẳng cho các thành phần bán dẫn nhạy cảm.
Chúng đặc biệt thích hợp cho:
- Mạch biến tần IGBT
- Hệ thống chuyển mạch MOSFET
- Bộ chuyển đổi nguồn điệnPWM
- Tải điện tử tần số cao
Trong quá trình hoạt động phanh tái tạo hoặc phanh động, năng lượng dư thừa phải được thải ra nhanh chóng để duy trì sự ổn định của hệ thống. Cấu trúc có độ tự cảm thấp cải thiện phản ứng phanh, giảm nhiễu chuyển mạch và giúp bảo vệ các mô-đun nguồn biến tần khỏi căng thẳng điện nhất thời.
Trong các hệ thống cung cấp điện tần số cao, điện cảm ký sinh có thể ảnh hưởng đến dạng sóng chuyển mạch và hiệu suất tổng thể. Điện trở có độ tự cảm thấp DUFEW cung cấp đặc tính đáp ứng nhanh cho các ứng dụng như mạch giảm âm, mạch giới hạn dòng điện và mạch hấp thụ xung.
Đối với các hệ thống kiểm tra điện tử, đặc tính đáp ứng của các thành phần điện trở ảnh hưởng trực tiếp đến độ chính xác của phép đo. Thiết kế có độ tự cảm thấp được tối ưu hóa giúp đạt được phản hồi xung chính xác hơn, giảm méo tín hiệu và cải thiện khả năng lặp lại thử nghiệm.
| Kết cấu | Chức năng |
|---|---|
| Dây điện trở hợp kim | Cung cấp đặc tính kháng ổn định |
| Cuộn dây đôi đối xứng | Giảm khớp nối từ |
| Lớp cách nhiệt mica | Tách các lớp cuộn dây và cải thiện độ ổn định |
| Làm đầy nhiệt thạch anh | Tăng cường dẫn nhiệt |
| Vỏ nhôm | Cung cấp bảo vệ cơ học và quản lý nhiệt |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Điện trở bọc nhôm không cảm ứng |
| Tính năng chính | Hiệu suất điện cảm thấp |
| Công nghệ cuộn dây | Cuộn dây hai sợi Ayrton-Perry |
| Dải công suất | 50W -- 6KW |
| Phạm vi kháng cự | 0,01Ω - 120kΩ |
| Điện áp hoạt động | 1200V |
| Dung sai kháng chiến | ±3%, ±5%, ±10% |
| Hệ số nhiệt độ | 300 trang/phút/oC |
| Vật liệu nhà ở | Hợp kim nhôm |
| Vật liệu cách nhiệt | Hợp chất chống cháy ở nhiệt độ cao |
| Độ bền điện môi | 2500VAC / 60 giây |
| Điện trở cách điện | ≥100MΩ |
| Tiêu chuẩn | GB-5792 |
| Mục so sánh | Điện trở bọc nhôm không cảm ứng DUFEW | Điện trở quấn dây thông thường |
|---|---|---|
| Phản hồi hiện tại | Được thiết kế để thay đổi dòng điện nhanh chóng | Bị giới hạn bởi điện cảm ký sinh |
| Hiệu ứng từ tính | Từ trường trái dấu triệt tiêu lẫn nhau | Từ trường tích lũy |
| Chuyển đổi hiệu suất | Thích hợp cho mạch tần số cao | Thích hợp chủ yếu cho các ứng dụng tần số thấp |
| Kiểm soát EMI | Giảm nguy cơ nhiễu điện từ | Tạo tiếng ồn cao hơn |
| Bảo vệ chất bán dẫn | Giúp giảm xung điện áp | Có thể làm tăng căng thẳng thoáng qua |
| Ngành công nghiệp | Sử dụng điển hình |
|---|---|
| Điện tử công suất | Hấp thụ năng lượng tần số cao |
| Hệ thống sạc EV | Mạch bảo vệ chuyển mạch |
| Biến tần năng lượng mặt trời | xả năng lượng DC |
| Hệ thống điện gió | Bảo vệ bộ chuyển đổi |
| Ổ đĩa servo | Phanh động |
| Tự động hóa công nghiệp | Hệ thống điều khiển tốc độ cao |
| Thiết bị thí nghiệm | Kiểm tra xung chính xác |
DUFEW hỗ trợ phát triển điện trở không cảm ứng tùy chỉnh theo yêu cầu ứng dụng.
Tùy chỉnh có sẵn:
| Mục tùy chỉnh | Tùy chọn |
|---|---|
| Giá trị kháng chiến | 0,01Ω-120kΩ |
| Đánh giá sức mạnh | 50W-6KW |
| Yêu cầu điện cảm | Thiết kế tùy chỉnh có độ tự cảm thấp |
| Kích thước | Nhà ở tiêu chuẩn hoặc đặc biệt |
| Thiết bị đầu cuối | Thiết bị đầu cuối không gỉ hoặc dây nhiệt độ cao |
| Thông số điện | Tùy chỉnh theo yêu cầu mạch |
Bởi vì dòng điện thay đổi nhanh có thể tạo ra điện cảm ký sinh trong các điện trở thông thường, gây ra hiện tượng tăng điện áp và nhiễu điện. Điện trở không cảm ứng giảm thiểu những hiệu ứng này và cải thiện độ ổn định của mạch.
Sự khác biệt chính là công nghệ cuộn dây bên trong. DUFEW sử dụng cuộn dây hai sợi Ayrton-Perry để giảm tương tác từ trường, trong khi điện trở tiêu chuẩn thường sử dụng cuộn dây một chiều thông thường.
Đúng. Chúng thường được sử dụng trong các mạch hãm biến tần, mạch hấp thụ xung và hệ thống điện tử công suất đòi hỏi phản ứng nhanh.
Đúng. DUFEW cung cấp tùy chỉnh OEM về giá trị điện trở, định mức công suất, kích thước cơ học, thiết bị đầu cuối và các yêu cầu về độ tự cảm thấp.
