Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

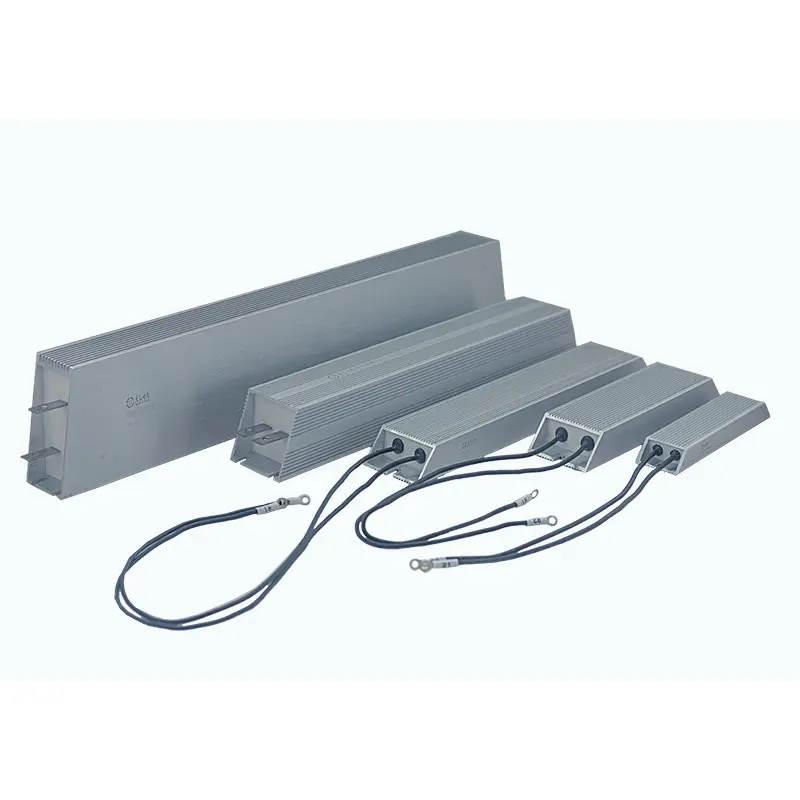

Hệ thống điện công nghiệp thường hoạt động dưới tải nặng, phanh thường xuyên, rung lắc và nhiệt độ cao. Để đảm bảo hoạt động đáng tin cậy trong những môi trường đòi hỏi khắt khe này, Điện trở bọc nhôm hình thang DUFEW kết hợp vỏ nhôm chắc chắn với cấu trúc nhiệt bên trong được tối ưu hóa giúp truyền nhiệt hiệu quả đồng thời bảo vệ phần tử điện trở khỏi bụi, hơi ẩm, độ rung và tác động cơ học.
Phần tử điện trở được sản xuất bằng dây hợp kim Niken-Chromium (Ni-Cr) hoặc Constantan được quấn chính xác gắn trên lõi cách điện ở nhiệt độ cao. Sau khi cách điện bằng tấm mica, tổ hợp được gói gọn hoàn toàn bên trong vỏ nhôm hình thang sử dụng hỗn hợp có công thức đặc biệt gồm cát thạch anh có độ tinh khiết cao và nhựa nhiệt độ cao. Cấu trúc này tạo ra đường dẫn nhiệt hiệu quả, truyền nhiệt nhanh chóng bên trong sang các cánh tản nhiệt bên ngoài đồng thời bảo vệ điện trở khỏi quá trình oxy hóa và ô nhiễm môi trường.
Được thiết kế cho tự động hóa công nghiệp và thiết bị hạng nặng, điện trở hỗ trợ cả thiết bị đầu cuối bằng thép không gỉ và kết nối dây dẫn nhiệt độ cao, cho phép lắp đặt linh hoạt trong hệ thống phanh VFD, bộ truyền động servo, tủ điều khiển động cơ, bộ tải, thiết bị năng lượng tái tạo và hệ thống phân phối điện công nghiệp.
Không giống như các điện trở nhôm hình chữ nhật thông thường, vỏ hình thang được thiết kế đặc biệt để cải thiện cả hiệu quả làm mát và độ ổn định cơ học trong môi trường công nghiệp.
Cấu hình hình thang làm tăng bề mặt làm mát bên ngoài, cho phép nhiệt tiêu tán hiệu quả hơn thông qua đối lưu tự nhiên và cải thiện hiệu suất vận hành liên tục.
Phần tử điện trở được bọc kín hoàn toàn bên trong vỏ nhôm, mang lại khả năng chống bụi, chống ẩm, rung và oxy hóa tuyệt vời đồng thời kéo dài tuổi thọ sản phẩm.
Đế gắn rộng hơn cung cấp hỗ trợ cơ học mạnh mẽ hơn, giảm chuyển động khi rung liên tục và làm cho điện trở phù hợp với cần cẩu, thang máy, máy công cụ và các thiết bị hạng nặng khác.
Cát thạch anh truyền nhiệt nhanh hơn nhiều so với không khí, cho phép nhiệt bên trong nhanh chóng tiếp cận vỏ nhôm để cải thiện hiệu suất làm mát. Có thể lắp thêm các bộ tản nhiệt bổ sung khi cần tản điện liên tục cao hơn.
- Vỏ hình thang được tối ưu hóa -- Bề mặt làm mát lớn hơn giúp cải thiện khả năng tản nhiệt tự nhiên so với các điện trở nhôm hình chữ nhật thông thường.
- Cấu trúc hoàn toàn trong chậu - Đóng gói hoàn chỉnh bảo vệ chống bụi, độ ẩm, độ rung, quá trình oxy hóa và sốc cơ học.
- Độ dẫn nhiệt tuyệt vời - Đổ cát thạch anh nhanh chóng truyền nhiệt bên trong sang vỏ nhôm, hỗ trợ mật độ năng lượng cao hơn.
- Phạm vi điện trở rộng -- Có sẵn từ 0,01Ω đến 120kΩ với dung sai điện trở là ±3%, ±5% và ±10%.
- Độ bền cơ học đáng tin cậy - Đế nhôm rộng đảm bảo lắp đặt an toàn cho thiết bị hoạt động trong điều kiện rung động liên tục.
- Tùy chọn kết nối linh hoạt -- Có sẵn các đầu cuối bằng thép không gỉ hoặc dây dẫn nhiệt độ cao cho các yêu cầu lắp đặt khác nhau.
- Có sẵn sản xuất tùy chỉnh -- Công suất định mức, giá trị điện trở, kích thước, thiết bị đầu cuối và cấu hình lắp đặt có thể được tùy chỉnh cho các dự án OEM.
Điện trở bọc nhôm hình thang phù hợp cho các hệ thống công nghiệp đòi hỏi khả năng tiêu tán điện năng đáng tin cậy, độ bền cơ học cao và độ ổn định lâu dài.
Bộ truyền động tần số thay đổi (VFD), bộ truyền động servo, mạch hãm động cơ và hệ thống tiêu tán năng lượng tái tạo.
Cần cẩu, thang máy, máy cán, máy khai thác mỏ, máy nén và các thiết bị khác hoạt động trong điều kiện rung và phanh thường xuyên.
Bộ tải, thử nghiệm nguồn điện, hệ thống xả pin, mô phỏng tải động và băng thử nghiệm công nghiệp.
Thiết bị lưu trữ năng lượng, bộ biến tần quang điện, bộ chuyển đổi năng lượng gió, thiết bị sạc và hệ thống chuyển đổi năng lượng.
Tủ điện, thiết bị phân phối, hệ thống tự động hóa và máy móc OEM yêu cầu điện trở nguồn nhỏ gọn, kín và có độ tin cậy cao.
Việc lắp đặt đúng cách là điều cần thiết để đạt được hiệu suất nhiệt tối ưu và tuổi thọ lâu dài.
Xác nhận rằng giá trị điện trở, định mức công suất, điện áp hoạt động và kích thước đáp ứng các yêu cầu của thiết bị trước khi lắp đặt.
Kiểm tra để đảm bảo vỏ nhôm, thiết bị đầu cuối và lỗ lắp đặt không bị biến dạng, nứt hoặc hư hỏng khi vận chuyển.
Lắp đặt điện trở chắc chắn bằng cách sử dụng các lỗ lắp trên đế. Đảm bảo bề mặt lắp đặt phẳng và cứng để duy trì độ ổn định cơ học tốt.
Đối với các ứng dụng công suất trung bình và cao, hãy bôi một lớp hợp chất nhiệt mỏng giữa đế điện trở và tấm lắp hoặc tản nhiệt để cải thiện khả năng truyền nhiệt.
Kết nối các cực hoặc dây dẫn một cách chắc chắn và kiểm tra xem tất cả các kết nối điện có chặt chẽ để tránh điện trở tiếp xúc quá mức hay không.
Lắp đặt điện trở ở nơi thông thoáng. Đối với các tủ điện kèm theo, nên làm mát bằng không khí cưỡng bức khi hoạt động ở công suất cao.
Đo giá trị điện trở trước khi cấp điện cho mạch và theo dõi nhiệt độ vận hành trong quá trình vận hành ban đầu.
Phần tử điện trở được quấn chính xác bằng dây hợp kim Niken-Chromium (Ni-Cr) hoặc Constantan chất lượng cao để mang lại hiệu suất điện ổn định, khả năng quá tải cao và tuổi thọ dài.
Lớp cách điện bằng mica bền cách ly dây điện trở với vỏ nhôm trong khi vẫn duy trì độ bền điện môi tuyệt vời ở nhiệt độ cao.
Khoang bên trong được lấp đầy bằng cát thạch anh có độ tinh khiết cao và nhựa chịu nhiệt, tạo ra đường dẫn nhiệt hiệu quả giúp truyền nhiệt nhanh chóng từ phần tử điện trở sang vỏ nhôm.
Vỏ nhôm ép đùn có cấu hình hình thang được tối ưu hóa giúp tăng diện tích bề mặt làm mát và cải thiện khả năng đối lưu không khí tự nhiên so với vỏ hình chữ nhật thông thường.
Có sẵn với các thiết bị đầu cuối bằng thép không gỉ hoặc dây dẫn nhiệt độ cao để đáp ứng các yêu cầu lắp đặt và nối dây khác nhau.
| Mã mẫu | Sự miêu tả | Ví dụ |
|---|---|---|
| XE HƠI | Dòng điện trở bọc nhôm hình thang | XE HƠI |
| 1500W | Công suất định mức | 1500W |
| 27R | Điện trở định mức | 27Ω |
| J | Dung sai kháng chiến | J = ±5% (Tùy chọn: H = ±3%, K = ±10%) |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải công suất | 50W--6kW |
| Điện áp hoạt động | 1200V |
| Phạm vi kháng cự | 0,01Ω--120kΩ |
| Dung sai kháng chiến | ±3% / ±5% / ±10% |
| Xếp hạng bảo vệ | IP00 |
| Hệ số nhiệt độ (TCR) | 300 trang/phút/°C |
| Xếp hạng chống cháy | UL 94V-2 |
| Tiêu chuẩn | GB/T 5792 |
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Điện môi chịu được điện áp | 2500VAC / 50Hz / 60 giây | Dòng điện rò rỉ ≤10mA |
| Điện trở cách điện | 1000VDC | ≥100MΩ |
| Quá tải trong thời gian ngắn | Công suất định mức 10× trong 5 giây | Không có thiệt hại rõ ràng |
| Tải cuộc sống | Hoạt động theo chu kỳ (BẬT 10 giây / TẮT 90 giây) | ＞9.000 giờ |
| Khả năng chịu nhiệt ẩm | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Đạp xe nhiệt độ nhanh | -55°C / 55°C / 155°C, mỗi lần 15 phút, 5 chu kỳ | ΔR ≤ ±(2%R + 0,05Ω) |
| Khả năng chịu nhiệt | 350°C trong 2 giờ | Không có sự đổi màu hoặc hư hỏng rõ ràng |
| Hệ số nhiệt độ | Tải định mức so với khả năng chống lạnh | ＜300 trang/phút/°C |
| Chống cháy | Công suất định mức 10× trong 5 phút | Không đánh lửa hoặc ngọn lửa mở |
| đặc trưng | Điều kiện kiểm tra | Hiệu suất |
|---|---|---|
| Sức mạnh đầu cuối | 45N / 30 giây | Không bị lỏng hoặc hư hỏng rõ ràng |
| Chống rung | 5--200Hz, 1g, 98m/s² | Không có hư hỏng cấu trúc rõ ràng |
| Khả năng chịu nhiệt hàn | Thiết bị đầu cuối được ngâm trong chất hàn 350 ± 5°C trong 3 giây | ΔR ≤ ±(1%R + 0,05Ω) |
| Vẻ bề ngoài | Kiểm tra trực quan | Không có thiệt hại rõ ràng, đánh dấu rõ ràng |
| Khả năng hàn | Thiết bị đầu cuối được ngâm trong chất hàn 235 ± 5°C trong 5 giây | Độ phủ hàn ≥95% |
| Mục so sánh | Điện trở bọc nhôm hình thang | Điện trở vỏ nhôm hình chữ nhật thông thường |
|---|---|---|
| Thiết kế nhà ở | Cấu hình hình thang tăng diện tích tản nhiệt và hiệu quả luồng không khí | Vỏ hình chữ nhật tiêu chuẩn với bề mặt làm mát nhỏ hơn |
| Quản lý nhiệt | Cấu trúc chứa đầy thạch anh truyền nhiệt nhanh chóng đến vỏ nhôm để có nhiệt độ hoạt động ổn định hơn | Khả năng tản nhiệt chủ yếu phụ thuộc vào bề mặt housing dẫn đến hiệu suất tản nhiệt thấp hơn |
| Gắn kết ổn định | Đế rộng mang lại độ ổn định cơ học tuyệt vời cho thiết bị dễ bị rung | Đế hẹp hơn mang lại khả năng chống rung thấp hơn |
| Bảo vệ môi trường | Cấu trúc kín hoàn toàn chống bụi, độ ẩm, quá trình oxy hóa và ô nhiễm cơ học | Niêm phong tiêu chuẩn cung cấp sự bảo vệ hạn chế trong môi trường công nghiệp khắc nghiệt |
| Khả năng kháng cự cao | Giá trị điện trở có sẵn lên tới 120kΩ với hiệu suất ổn định | Các lựa chọn có mức kháng cự cao thường bị hạn chế hơn |
Trả lời: Vỏ nhôm hình thang làm tăng bề mặt làm mát bên ngoài và cải thiện luồng không khí tự nhiên xung quanh điện trở. Nó cũng cung cấp đế gắn rộng hơn để có độ ổn định cơ học tốt hơn, giúp nó phù hợp với các thiết bị công nghiệp hạng nặng.
Đ: Vâng. Lớp bọc chứa đầy thạch anh truyền nhiệt bên trong đến vỏ nhôm một cách hiệu quả, cho phép điện trở chịu được các chu kỳ phanh lặp đi lặp lại và tình trạng quá tải ngắn hạn trong khi vẫn duy trì hiệu suất đáng tin cậy.
Đ: Vâng. Công tắc nhiệt hoặc cảm biến nhiệt độ tích hợp tùy chọn có thể được tích hợp theo yêu cầu để cung cấp thêm khả năng bảo vệ quá nhiệt cho các ứng dụng không cần giám sát hoặc quan trọng về an toàn.
Trả lời: Có, miễn là tất cả các điện trở đều có thông số kỹ thuật giống nhau. Cần duy trì hệ thống thông gió đồng đều, hệ thống dây điện cân bằng và khả năng tản nhiệt thích hợp để đảm bảo phân bổ tải đều và độ tin cậy lâu dài.
- Nhà sản xuất Điện trở nguồn chuyên nghiệp với nhiều năm kinh nghiệm trong lĩnh vực điện tử công nghiệp.
- Tùy chỉnh OEM & ODM về điện trở, định mức công suất, kích thước, thiết bị đầu cuối và các tùy chọn lắp đặt.
- Kiểm soát chất lượng nghiêm ngặt với thử nghiệm cơ và điện toàn diện trước khi giao hàng.
- Sản xuất nhanh & Cung cấp ổn định cho cả mẫu tiêu chuẩn và dự án tùy chỉnh.
- Hỗ trợ kỹ thuật giúp khách hàng lựa chọn giải pháp điện trở phù hợp nhất cho ứng dụng của mình.
