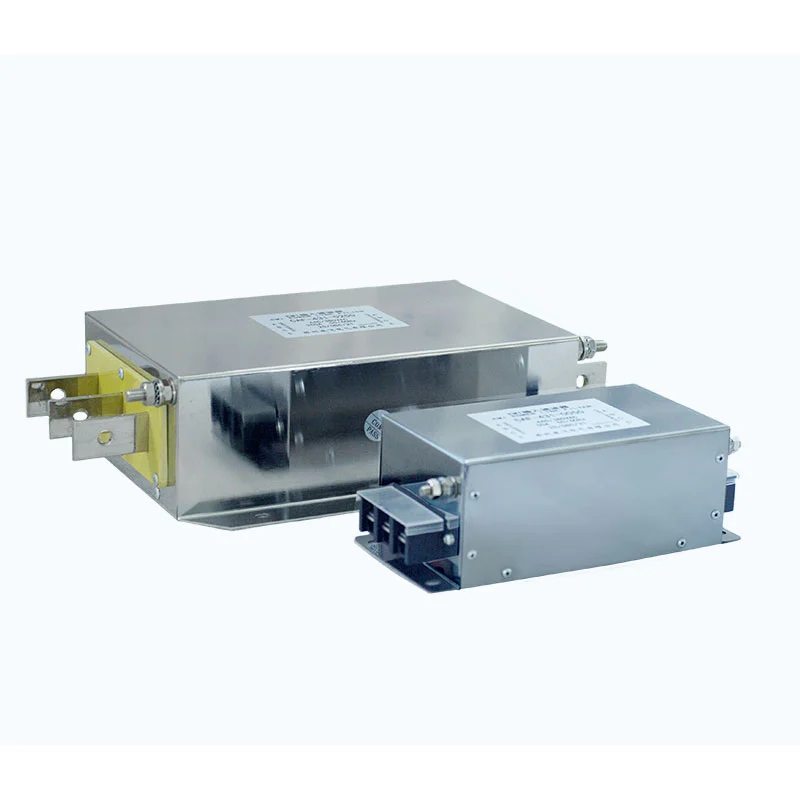

Bộ lọc tương thích điện từ

Hệ thống truyền động công nghiệp hiện đại sử dụng công nghệ chuyển mạch tốc độ cao để nâng cao hiệu quả sử dụng năng lượng và độ chính xác điều khiển động cơ. Tuy nhiên, hoạt động chuyển mạch biến tần có thể tạo ra nhiễu dẫn điện, dòng điện ở chế độ chung và nhiễu tần số cao có thể ảnh hưởng đến thiết bị xung quanh và hiệu suất EMC tổng thể của hệ thống.

Bộ lọc tương thích điện từ Dufew tích hợp các thành phần lọc được tối ưu hóa, bao gồm:

- Cuộn cảm ở chế độ chung

- Tụ an toàn X/Y

- Lọc lò phản ứng

- Linh kiện giảm chấn

Mạng lọc tạo ra trở kháng cao chống nhiễu tần số cao không mong muốn trong khi vẫn duy trì đường truyền điện ổn định.

Tùy theo yêu cầu lắp đặt, bộ lọc giúp kiểm soát:

- Tiến hành gây nhiễu trở lại mạng lưới cấp điện

- Nhiễu chuyển mạch tần số cao được tạo ra bởi các thiết bị điện tử công suất

- Dòng điện ở chế độ chung giữa thiết bị và mặt đất

- Nhiễu điện từ ảnh hưởng đến các thiết bị lân cận

Giải pháp giúp:

- Cải thiện hiệu suất tương thích điện từ

- Giảm nhiễu giữa các thiết bị được kết nối

- Tăng cường sự ổn định của hệ thống VFD và servo

- Hỗ trợ hoạt động công nghiệp đáng tin cậy

Cấu trúc lọc EMC tích hợp

1. Kiểm soát nhiễu hai bên

Hệ thống truyền động công nghiệp có thể tạo ra nhiễu ở cả phía đầu vào nguồn và đầu ra động cơ. Cấu trúc lọc tích hợp của Dufew được thiết kế để giảm phát xạ dẫn truyền, hạn chế truyền nhiễu tần số cao, đơn giản hóa việc tích hợp tủ và hỗ trợ khả năng tương thích điện từ trong toàn bộ hệ thống.

2. Giảm tiếng ồn ở chế độ chung và chế độ vi sai

Nhiễu điện từ có thể xảy ra thông qua các đường dẫn chế độ chung giữa các mạch điện và mặt đất hoặc thông qua các đường dẫn chế độ vi sai giữa các dây dẫn điện. Dufew tối ưu hóa các thành phần từ tính và mạng tụ điện để giải quyết cả hai chế độ nhiễu theo các đặc tính lọc cần thiết.

3. Thiết kế thành phần từ tính cấp công nghiệp

Bộ lọc sử dụng cấu trúc từ tính được tối ưu hóa để cung cấp đặc tính trở kháng ổn định trên dải tần số cần thiết. Thiết kế xem xét hiệu suất lọc, tổn thất từ ​​tính, hoạt động nhiệt và điều kiện hoạt động lâu dài cho các ứng dụng công nghiệp.

Ưu điểm kỹ thuật

1. Hiệu suất EMC

Bộ lọc giúp kiểm soát nhiễu được tạo ra bằng cách chuyển đổi thiết bị điện tử công suất, giảm phát xạ dẫn truyền và nhiễu điện từ đồng thời hỗ trợ khả năng tương thích giữa các thiết bị được kết nối.

2. Tối ưu hóa cho các ứng dụng VFD

Đối với các hệ thống dựa trên biến tần, bộ lọc có thể giúp giảm nhiễu chuyển mạch tần số cao, nhiễu chế độ chung và bức xạ điện từ liên quan đến cáp, hỗ trợ hoạt động ổn định của động cơ và các thiết bị điện được kết nối khác.

3. Tích hợp công nghiệp linh hoạt

Dufew thiết kế các giải pháp lọc theo các yêu cầu hệ thống và tủ khác nhau, với các tùy chọn về cấu trúc lắp đặt nhỏ gọn, hệ thống dây điện đơn giản, lắp đặt linh hoạt và các thông số điện tùy chỉnh.

Ứng dụng điển hình

Bộ lọc tương thích điện từ Dufew phù hợp với các hệ thống công nghiệp yêu cầu kiểm soát nhiễu được cải thiện.

Các ngành công nghiệp điển hình bao gồm:

- Tự động hóa công nghiệp

- Gia công CNC

- Thiết bị sản xuất

- Điện tử y tế

- Hệ thống kiểm tra

- Sản xuất điện tử chính xác

Giải pháp bộ lọc EMC tùy chỉnh

Các thiết bị và ứng dụng khác nhau yêu cầu các thông số lọc khác nhau. Dufew Electric cung cấp hỗ trợ kỹ thuật dựa trên điện áp định mức, dòng điện định mức, tần số chuyển mạch, chiều dài cáp, môi trường lắp đặt và các yêu cầu kiểm tra EMC để xác định thông số kỹ thuật bộ lọc phù hợp cho thiết bị điện tử công nghiệp và kiểm soát nhiễu điện từ.

Đối với các dự án tùy chỉnh, khách hàng có thể cung cấp thông số thiết bị, bản vẽ điện, điều kiện ứng dụng hoặc yêu cầu kiểm tra EMC để đánh giá kỹ thuật. Dufew Electric hỗ trợ cả nguồn cung cấp bộ lọc tiêu chuẩn và cấu hình dành riêng cho ứng dụng.

Năng lực sản xuất và đảm bảo chất lượng

Dufew Electric chuyên về linh kiện điện tử công nghiệp, bao gồm bộ lọc EMC, bộ lọc sóng hài, cuộn kháng, điện trở hãm và các linh kiện điện tùy chỉnh. Quy trình sản xuất của nó có thể bao gồm xử lý lõi từ, cuộn dây chính xác, xử lý cách điện, ngâm tẩm chân không và xác minh thông số điện.

Kiểm tra chất lượng chính có thể bao gồm:

- Kiểm tra điện trở cách điện
- Thử nghiệm khả năng chịu điện môi
- Xác minh hiệu suất điện
- Xác nhận tăng nhiệt độ
- Kiểm tra chất lượng cuối cùng

Dufew Electric hỗ trợ sản xuất OEM, phát triển bộ lọc tùy chỉnh, hỗ trợ ứng dụng kỹ thuật và hợp tác dự án công nghiệp, với các thông số kỹ thuật sản phẩm và yêu cầu thử nghiệm được điều chỉnh theo ứng dụng và yêu cầu của khách hàng.

Thông số kỹ thuật

Bộ lọc tương thích điện từ so với Bộ lọc EMI tiêu chuẩn

Câu hỏi thường gặp

Câu hỏi 1: Bộ lọc tương thích điện từ được sử dụng để làm gì?

Bộ lọc tương thích điện từ giúp giảm nhiễu điện từ dẫn truyền do thiết bị điện tử công suất tạo ra và giúp cải thiện hiệu suất EMC của hệ thống.

Câu hỏi 2: Nên chọn bộ lọc EMC như thế nào?

Việc lựa chọn phụ thuộc vào điện áp định mức, công suất dòng điện, đặc tính chuyển mạch, cấu hình cáp, môi trường lắp đặt và hiệu suất EMC được yêu cầu.

Câu 3: Bộ lọc được lắp đặt ở đâu trong hệ thống VFD?

Vị trí lắp đặt phụ thuộc vào yêu cầu hệ thống. Bộ lọc phía đầu vào giúp giảm nhiễu truyền đến mạng điện, trong khi bộ lọc phía đầu ra giúp kiểm soát nhiễu tần số cao phát sinh trong quá trình vận hành biến tần.

Câu hỏi 4: Dufew có thể tùy chỉnh các giải pháp lọc EMC không?

Đúng. Dufew cung cấp các thiết kế lọc EMC tùy chỉnh theo các thông số điện, điều kiện ứng dụng, yêu cầu về tủ và thông số kỹ thuật của dự án.
