Chúng tôi cung cấp danh mục toàn diện bao gồm điện trở, bộ hãm, cuộn kháng, bộ lọc nguồn và máy biến áp, với đầy đủ các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.

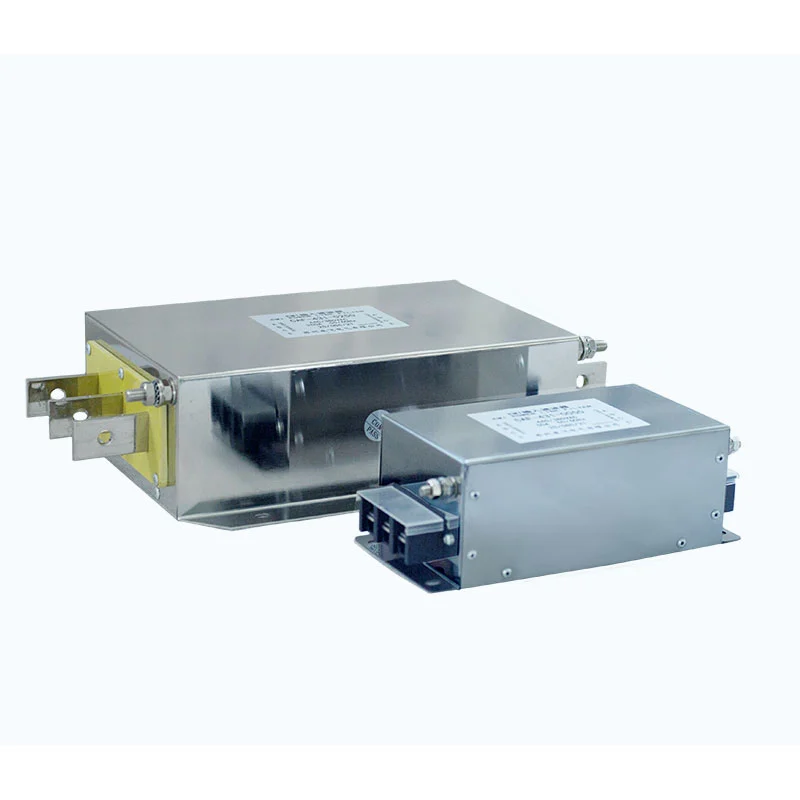

Bộ lọc nhiễu điện từ kết hợp mạng lọc thông thấp nhiều giai đoạn bao gồm cuộn cảm chế độ chung, tụ điện X, tụ điện Y và điện trở.
Cuộn cảm chế độ chung sử dụng hai dây dẫn quấn trên cùng một lõi từ và có trở kháng cao đối với nhiễu ở chế độ chung. Tụ điện X được kết nối qua các dây dẫn để triệt tiêu nhiễu chế độ vi sai, trong khi tụ điện Y được kết nối giữa đường dây điện và mặt đất để tạo đường dẫn cho nhiễu chế độ chung tần số cao xuống đất.
Các thành phần này phối hợp với nhau để cung cấp khả năng ngăn chặn EMI băng thông rộng. Cấu trúc lọc nhiều giai đoạn được tối ưu hóa theo đặc tính tần số nhiễu thường gặp trong các ứng dụng điều khiển tần số thay đổi.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp định mức | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tần số hoạt động | 50Hz / 60Hz / lên đến 500Hz |
| Xếp hạng hiện tại | 5A--1600A |
| Độ bền điện môi | Đường truyền: 1500VDC, 60 giây; Đường dây nối đất: 2500VDC, 60 giây |
| Điện trở cách điện | > 100MΩ ở 1000VDC |
| Công suất quá tải | 1,4 × dòng định mức trong 1 phút, với khoảng thời gian ít nhất là 15 phút |
| Chiều dài cáp tối đa | 400m đối với cáp có vỏ bọc; 300m đối với cáp không được che chắn |
| Xếp hạng bảo vệ | IP00 / IP20 |
| Lớp cách nhiệt | T40 / F (155°C) |
| Xếp hạng chống cháy | UL94 V-2 |
| Tiêu chuẩn sản phẩm | GB/T 15287/8 |
- Ngăn chặn chế độ chung và chế độ vi sai: Mạng lọc được thiết kế để làm giảm nhiễu điện từ ở cả chế độ chung và chế độ vi sai.
- Ngăn chặn EMI hai chiều: Bộ lọc có thể làm giảm nhiễu di chuyển giữa nguồn điện và thiết bị được kết nối, giúp giảm sự truyền tiếng ồn không mong muốn theo cả hai hướng.
- Khả năng tương thích ứng dụng VFD: Được thiết kế cho các hệ thống điều khiển tần số thay đổi trong đó nhiễu điện từ liên quan đến chuyển mạch và nhiễu dẫn điện yêu cầu phải ngăn chặn bổ sung.
- Lọc nhiều giai đoạn: Sự kết hợp giữa cuộn cảm chế độ chung, tụ X, tụ Y và các phần tử điện trở mang lại hiệu suất lọc nhiều giai đoạn.
- Dải điện rộng: Tùy chọn điện áp định mức từ 220VAC đến 1140VAC và tùy chọn dòng điện định mức từ 5A đến 1600A hỗ trợ nhiều ứng dụng nguồn công nghiệp.
- Thiết kế dòng điện rò rỉ thấp: Cấu trúc lọc được thiết kế có tính đến dòng điện rò rỉ và các yêu cầu nối đất hệ thống.
- Ứng dụng cáp dài: Có sẵn cấu hình phù hợp cho hệ thống VFD sử dụng cáp động cơ dài, tùy thuộc vào điều kiện truyền động, cáp, động cơ và lắp đặt thực tế.
- Lựa chọn tùy chỉnh: Dufew Electric có thể đánh giá điện áp định mức, dòng điện, tần số, chiều dài cáp, điều kiện lắp đặt và các thông số ứng dụng khác để lựa chọn sản phẩm.
Bộ lọc nhiễu điện từ phù hợp cho các ứng dụng công nghiệp trong đó khả năng tương thích điện từ và chất lượng điện là quan trọng, bao gồm:
1. Thiết bị công nghiệp có yêu cầu nghiêm ngặt về tương thích điện từ.
2. Các hệ thống sử dụng nhiều VFD cần kiểm soát nhiễu điện từ giữa các bộ truyền động.
3. Các ứng dụng đầu vào VFD trong đó nhiễu dẫn truyền hoặc nhiễu bức xạ có thể ảnh hưởng đến mạng điện hoặc thiết bị gần đó.
4. Hệ thống VFD bị ảnh hưởng bởi nhiễu điện, nhiễu sóng hài hoặc nhiễu điện từ quá mức.
5. Thiết bị công nghiệp cần có biện pháp bảo vệ bổ sung chống lại hoạt động bất thường liên quan đến nhiễu.
6. Thiết bị sản xuất công nghiệp và tự động hóa.
7. Năng lượng tái tạo và hệ thống lưu trữ năng lượng sử dụng thiết bị điện tử công suất.
8. Hệ thống truyền động động cơ có đường dây cáp dài hoặc môi trường điện từ đòi hỏi khắt khe.
Việc chọn Bộ lọc nhiễu điện từ không chỉ yêu cầu điện áp và dòng điện phù hợp. Bộ lọc phải được đánh giá theo hệ thống điện hoàn chỉnh, cấu hình thiết bị và môi trường lắp đặt để đảm bảo rằng thông số kỹ thuật đã chọn phù hợp với ứng dụng dự định.
Dufew Electric có thể hỗ trợ đánh giá kỹ thuật dựa trên điện áp và dòng điện định mức, tần số hoạt động, định mức công suất VFD, nhiễu chế độ chung và chế độ vi sai, chiều dài cáp động cơ, cấu hình cáp được che chắn hoặc không được che chắn, điều kiện nối đất, không gian lắp đặt, yêu cầu về nhiệt, môi trường điện từ và bản vẽ hoặc thông số kỹ thuật của khách hàng.
Đối với các dự án tùy chỉnh, khách hàng có thể cung cấp thông số kỹ thuật điện, bản vẽ kỹ thuật, mẫu vật lý, thông tin thiết bị hoặc điều kiện ứng dụng để đánh giá kỹ thuật. Dựa trên những yêu cầu này, Dufew Electric có thể cung cấp các sản phẩm tiêu chuẩn hoặc phát triển các cấu hình bộ lọc dành riêng cho ứng dụng.
Chọn điện áp định mức và dòng điện định mức của bộ lọc theo định mức công suất VFD và môi trường điện từ. Theo hướng dẫn lựa chọn chung, dòng điện định mức của bộ lọc có thể được chọn ở khoảng 1,2--1,5 lần dòng điện định mức của thiết bị, tùy thuộc vào ứng dụng thực tế và khuyến nghị của nhà sản xuất. Điện áp định mức của bộ lọc phải phù hợp với điện áp hoạt động của VFD.
Kiểm tra vỏ xem có bị hư hỏng không, xác minh rằng các thiết bị đầu cuối còn nguyên vẹn và xác nhận rằng các nhãn hiệu và thông số kỹ thuật của sản phẩm có thể nhìn thấy rõ ràng.
Lắp đặt bộ lọc tại điểm vào nguồn của thiết bị hoặc ở phía đầu vào của nguồn nhiễu, chẳng hạn như VFD và giữ nó càng gần thiết bị được bảo vệ càng tốt.
Khi lắp đặt trên tủ điều khiển bằng kim loại, hãy đảm bảo đủ tiếp xúc kim loại với kim loại giữa vỏ bộ lọc và tủ để hỗ trợ tản nhiệt và che chắn điện từ.
Sử dụng các lỗ lắp được chỉ định để cố định bộ lọc bên trong tủ điều khiển hoặc trên tấm lắp. Đảm bảo rằng bộ lọc được lắp đặt chắc chắn và các yêu cầu về kết hợp trở kháng và nối đất được xem xét hợp lý.
Kết nối bộ lọc nối tiếp giữa nguồn điện và đầu vào VFD theo sơ đồ nối dây. Không đảo ngược các thiết bị đầu cuối đầu vào và đầu ra.
Thiết bị đầu cuối nối đất phải được kết nối chắc chắn với đất bảo vệ. Giữ kết nối đất càng ngắn càng tốt; chiều dài dây dẫn nối đất được khuyến nghị không quá 30 cm.
Không bó các dây đầu vào của bộ lọc cùng với dây phía tải hoặc đầu ra. Làm như vậy có thể tăng khả năng ghép điện từ giữa phía đầu vào và đầu ra, đồng thời giảm đáng kể khả năng triệt tiêu EMI của bộ lọc.
Dây đầu vào và đầu ra phải được định tuyến riêng để giảm thiểu việc ghép nối không mong muốn.
Sau khi xác nhận rằng tất cả các kết nối đều chính xác, hãy bật nguồn hệ thống và theo dõi tình trạng vận hành VFD. Xác minh xem có đạt được mức giảm nhiễu điện từ và điều kiện hoạt động bất thường như mong đợi hay không.
| Yếu tố so sánh | Bộ lọc EMI tổng hợp tích hợp Dufew | Bộ lọc đơn giản thông thường |
|---|---|---|
| Cấu trúc lọc | Lọc nhiều giai đoạn bằng cách sử dụng kết hợp cuộn cảm chế độ chung, tụ điện X, tụ điện Y và các phần tử điện trở | Thường dựa vào cấu trúc quy nạp một giai đoạn đơn giản hơn |
| Ức chế EMI | Được thiết kế để giải quyết cả nhiễu ở chế độ chung và chế độ vi sai | Việc ngăn chặn nhiễu tần số cao có thể bị hạn chế tùy thuộc vào cấu trúc bộ lọc |
| Quản lý nhiệt | Thiết kế cấu trúc tích hợp có thể hỗ trợ sắp xếp thành phần có tổ chức hơn và quản lý nhiệt | Nồng độ thành phần có thể làm tăng sự tích tụ nhiệt cục bộ trong điều kiện tải cao liên tục |
| Cài đặt | Cấu hình bộ lọc tích hợp có thể đơn giản hóa việc lắp đặt và kết nối điện | Các thành phần lọc riêng biệt có thể yêu cầu lắp đặt và nối dây bổ sung |
| Quản lý vật liệu | Một đơn vị tích hợp có thể đơn giản hóa việc mã hóa vật liệu và quản lý hàng tồn kho | Nhiều thành phần có thể làm tăng số lượng vật phẩm |
| Phạm vi ứng dụng | Thích hợp cho các hệ thống VFD và môi trường công nghiệp có yêu cầu EMI khắt khe | Phù hợp hơn cho các ứng dụng tương đối đơn giản tùy thuộc vào môi trường điện |
Dufew Electric là nhà sản xuất và cung cấp linh kiện điện tử công suất có trụ sở tại Trung Quốc, với khả năng sản xuất bao gồm điện trở công nghiệp, hệ thống phanh, lò phản ứng, bộ lọc EMI, bộ lọc nguồn, máy biến áp và các bộ phận điện tùy chỉnh. Đối với Bộ lọc nhiễu điện từ, việc sản xuất và kiểm tra được thực hiện theo thông số kỹ thuật của sản phẩm, yêu cầu kỹ thuật hiện hành và yêu cầu của khách hàng.
Quy trình sản xuất bao gồm lựa chọn vật liệu, lắp ráp linh kiện, kiểm tra điện, xác minh hiệu suất, kiểm tra lần cuối, đóng gói và vận chuyển. Kiểm tra chất lượng chính có thể bao gồm:
- Xác minh điện áp và dòng điện định mức
- Kiểm tra điện trở cách điện
- Kiểm tra độ bền điện môi
- Kiểm tra hiệu suất điện
- Kiểm tra trực quan và kích thước
- Kiểm tra thiết bị đầu cuối và kết nối
- Kiểm tra sản phẩm cuối cùng
Thông số kỹ thuật sản phẩm và yêu cầu kiểm tra được kiểm soát trong suốt quá trình sản xuất để duy trì hiệu suất điện và chất lượng sản phẩm ổn định. Hồ sơ kiểm tra dành riêng cho sản phẩm và tài liệu kỹ thuật cũng có thể được cung cấp theo yêu cầu của dự án.
Dufew Electric duy trì các chứng nhận chất lượng liên quan, tài liệu sản phẩm và hồ sơ thử nghiệm để hỗ trợ các yêu cầu mua sắm và đánh giá của khách hàng.
Các chứng chỉ và tài liệu kỹ thuật hiện hành có thể được cung cấp để xem xét theo yêu cầu cụ thể của sản phẩm, dự án và khách hàng.
Là nhà cung cấp linh kiện điện tử công suất tại Trung Quốc, Dufew Electric hỗ trợ các đơn đặt hàng B2B quốc tế từ khâu lựa chọn sản phẩm và đánh giá mẫu cho đến sản xuất, kiểm tra, đóng gói và vận chuyển.
Các thỏa thuận giao hàng điển hình có thể được điều phối theo khối lượng đặt hàng, kích thước sản phẩm, điểm đến, thời gian giao hàng và yêu cầu của khách hàng.
Các lựa chọn hậu cần có sẵn có thể bao gồm:
- Vận tải đường biển: Thích hợp cho các đơn hàng quốc tế thường xuyên và số lượng lớn.
- Vận chuyển hàng không: Phù hợp với những lô hàng cần gấp, hàng mẫu, đơn hàng có số lượng nhỏ.
- Chuyển phát nhanh: Phù hợp với các mẫu kỹ thuật và gói hàng nhỏ cần chuyển phát nhanh hơn.
- Người giao nhận do khách hàng chỉ định: Dufew Electric có thể điều phối lô hàng với nhà cung cấp dịch vụ hậu cần do khách hàng chỉ định khi có yêu cầu.
Bao bì xuất khẩu có thể được sắp xếp theo cấu trúc sản phẩm và yêu cầu vận chuyển để giúp bảo vệ các bộ phận điện trong quá trình xếp dỡ và vận chuyển quốc tế.
Dufew Electric tập trung vào các linh kiện điện tử công suất bao gồm điện trở, hệ thống phanh, cuộn kháng, Bộ lọc nhiễu điện từ, bộ lọc nguồn và máy biến áp.
Việc lựa chọn sản phẩm có thể được đánh giá theo các thông số điện, đặc tính VFD, chiều dài cáp, môi trường điện từ, điều kiện lắp đặt và các yêu cầu hệ thống khác.
Dufew hỗ trợ các thông số kỹ thuật điện, cấu hình, bản vẽ, mẫu tùy chỉnh và các yêu cầu dành riêng cho ứng dụng tùy theo đánh giá kỹ thuật.
Sản xuất bao gồm kiểm tra vật liệu, lắp ráp có kiểm soát, kiểm tra điện, kiểm tra lần cuối và ghi chép sản phẩm theo các yêu cầu hiện hành.
Dufew Electric hỗ trợ các nhà sản xuất thiết bị, nhà tích hợp hệ thống, nhà phân phối, khách hàng OEM và người dùng công nghiệp trong việc cung cấp sản phẩm và điều phối hậu cần quốc tế.
Mạng lọc của nó làm giảm tiếng ồn không mong muốn di chuyển giữa nguồn điện và thiết bị được kết nối, giúp giảm nhiễu điện từ cả vào và ra.
Có, khi cần phải triệt tiêu EMI bổ sung. Lò phản ứng chủ yếu giải quyết các sóng hài và nhiễu điện hiện tại, trong khi bộ lọc EMI nhắm đến nhiễu điện từ. Do đó, chúng có thể bổ sung cho nhau.
Không. Các dây dẫn được cách điện trong khi có chung lõi từ. Trong hoạt động ở chế độ vi sai thông thường, từ thông của chúng triệt tiêu lẫn nhau.
Tụ điện số X được sử dụng trên các dây dẫn đường dây để tạo ra tiếng ồn ở chế độ vi sai, trong khi tụ điện Y kết nối giữa đường dây điện và mặt đất để tạo ra tiếng ồn ở chế độ chung. Họ có các yêu cầu về an toàn và cách nhiệt khác nhau.
Dufew Electric sản xuất linh kiện điện tử công suất cho động cơ truyền động, tự động hóa công nghiệp, năng lượng tái tạo, lưu trữ năng lượng và hệ thống điều khiển điện. Với sự hỗ trợ kỹ thuật, sản xuất có kiểm soát, thử nghiệm điện, tùy chỉnh và khả năng cung cấp B2B toàn cầu, chúng tôi cung cấp các giải pháp đáng tin cậy phù hợp với các yêu cầu công nghiệp đa dạng.
Liên hệ với Dufew Electric để lựa chọn sản phẩm, thông số kỹ thuật, tùy chỉnh, mẫu và cung cấp quốc tế.
